130
VIO-L208
Cód. 420120268 REV. 1.0
2. DBTECHNOLOGIES COMPOSER
El software dBTechnologies Composer, que puede descargarse de forma gratuita del sitio www.
dbtechnologies.com, es el instrumento para el correcto diseño de sistemas de audio recomendados para
toda la serie VIO.
Sugiere la solución para los espacios a sonorizar, indicando el ángulo de los módulos del line-array para
obtener la cobertura deseada así como el preset a utilizar.
Aún siendo un instrumento predictivo, permite igualmente realizar una serie de regulaciones manuales
para perfeccionar la conguración en base a eventuales medidas de audio realizadas en el campo o en base
a exigencias especicas.
Finalmente, es un instrumento ecaz para evaluar la seguridad de la instalación. Gracias a una simulación
del comportamiento estático de los y-bar y a una indicación de las fuerzas mecánicas en juego, permite
controlar cuántos módulos hace falta instalar antes de llegar a una condición de sobrecarga.
Las secciones principales de dBTechnologies Composer son:
• COMPOSER - vista general que permite la introducción de los datos iniciales del proyecto

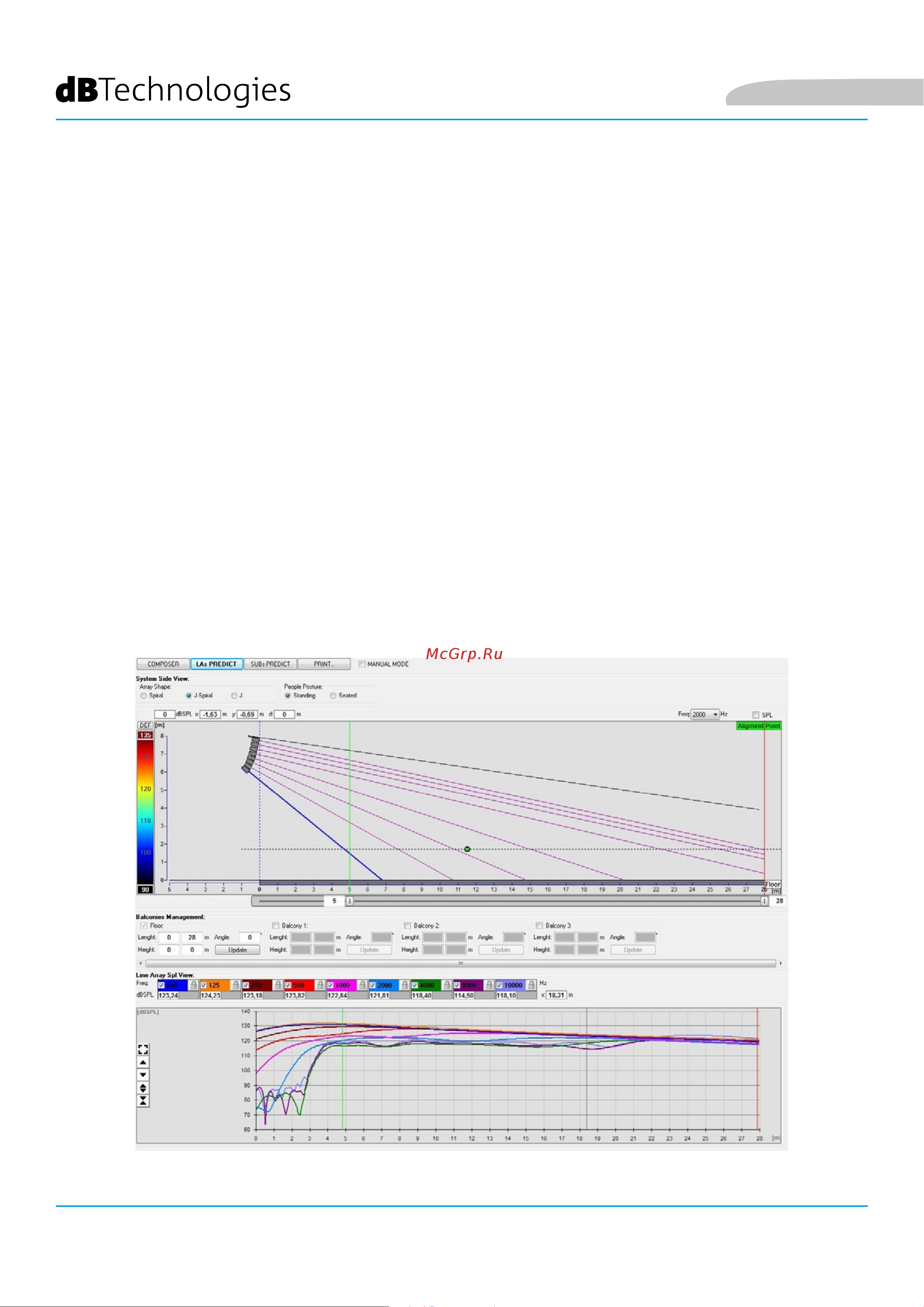

• LAs PREDICT - con la simulación, conguración y control de seguridad de los line-arrays
• SUBs PREDICT - con la simulación, conguración y control de seguridad de los subwoofers
En este capítulo se exponen algunos detalles del software en relación con el montaje y la seguridad, en
particular para la conguración FLOWN del line-array VIOL208.
Español
