110
VIO-L208
Code 420120268 RÉV. 1.0
5. INSTALLATION ET CONFIGURATION
CONTENU DE L'EMBALLAGE
INSTALLATION FLOWN (EXEMPLE DE 1 ARRAY AVEC 8 MODULES)
Vérier que le contenu de l’emballage du module VIO-L208 est complet. L’emballage contient :
• Module VIO-L208
• fusible pour le fonctionnement dans la fourchette de tension 110-120V~ (voir la section
CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE pour plus d’informations)
• quick start et la documentation de garantie
• Utiliser DBTECHNOLOGIES COMPOSER pour congurer les paramètres de conception.
• Vérier que les paramètres locaux des différents modules sont congurés correctement sur chaque
panneau amplicateur. En particulier, vérier selon le projet, les réglages des paramètres suivants :
Audio Attenuation, Speaker Coupling et High Frequency Compensation. Sinon il est possible de
modier en temps réel ultérieurement tous les paramètres à distance si on effectue une connexion
du line-array via réseau RDNet (DBTECHNOLOGIES NETWORK/AURORA NET). Toutefois il convient de
répliquer toutes les congurations initiales de conception physiquement sur les modules VIO-L208
avant d’effectuer l’installation. Pour de plus amples informations se référer à la section PARAMÈTRES
PRÉ-RÉGLAGE DSP ET COMMANDE À DISTANCE.

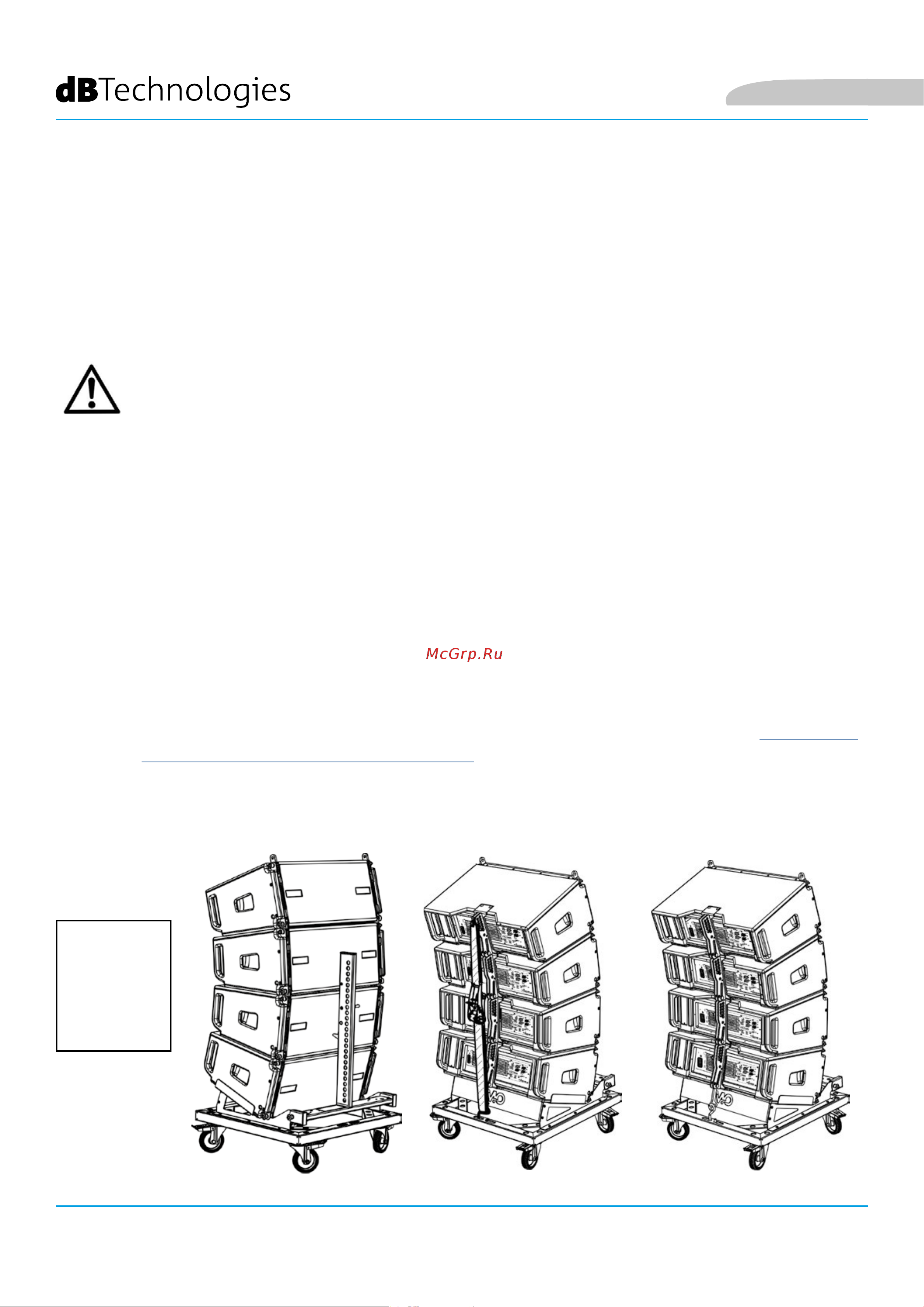

• Transporter à l’aide de DT-VIOL208 les premiers 4 modules et le y-bar DRK-208 dans le point où le
line-array doit être soulevé. Veiller d’avoir à disposition un deuxième chariot (sans y-bar) avec 4
autres modules pour les étapes suivantes de montage du line-array complet. Pour plus d’informations
consulter les manuels de ces accessoires.
Français
Le produit et les accessoires doivent être utilisés uniquement par du personnel expérimenté ! S’assurer que
l’installation est positionnée de façon stable et sûre pour éviter toute situation de danger pour les personnes,
les animaux et/ou les choses. L’utilisateur est tenu de suivre les réglementations et les lois en vigueur en
matière de sécurité dans le pays où est utilisé le produit. Pour l’utilisation en sécurité, vérier périodiquement
la fonctionnalité de toutes les parties et l’intégrité avant la mise en service.
La conception, les calculs, l’installation, les essais et l’entretien des systèmes suspendus ou stack audio profes-
sionnels doivent être effectués exclusivement par du personnel autorisé. AEB Industriale n’est pas responsable
pour des installations non conformes, effectuées en l’absence des conditions requises de sécurité.
ATTENTION !
LES INDICATIONS
DE CÂBLAGE
ILLUSTRÉES DANS
LES FIGURES
SUIVANTES
SONT PUREMENT
INDICATIVES.
