BRANCHEMENT ET RELANCE DU SIGNAL AUDIO ET RDNET

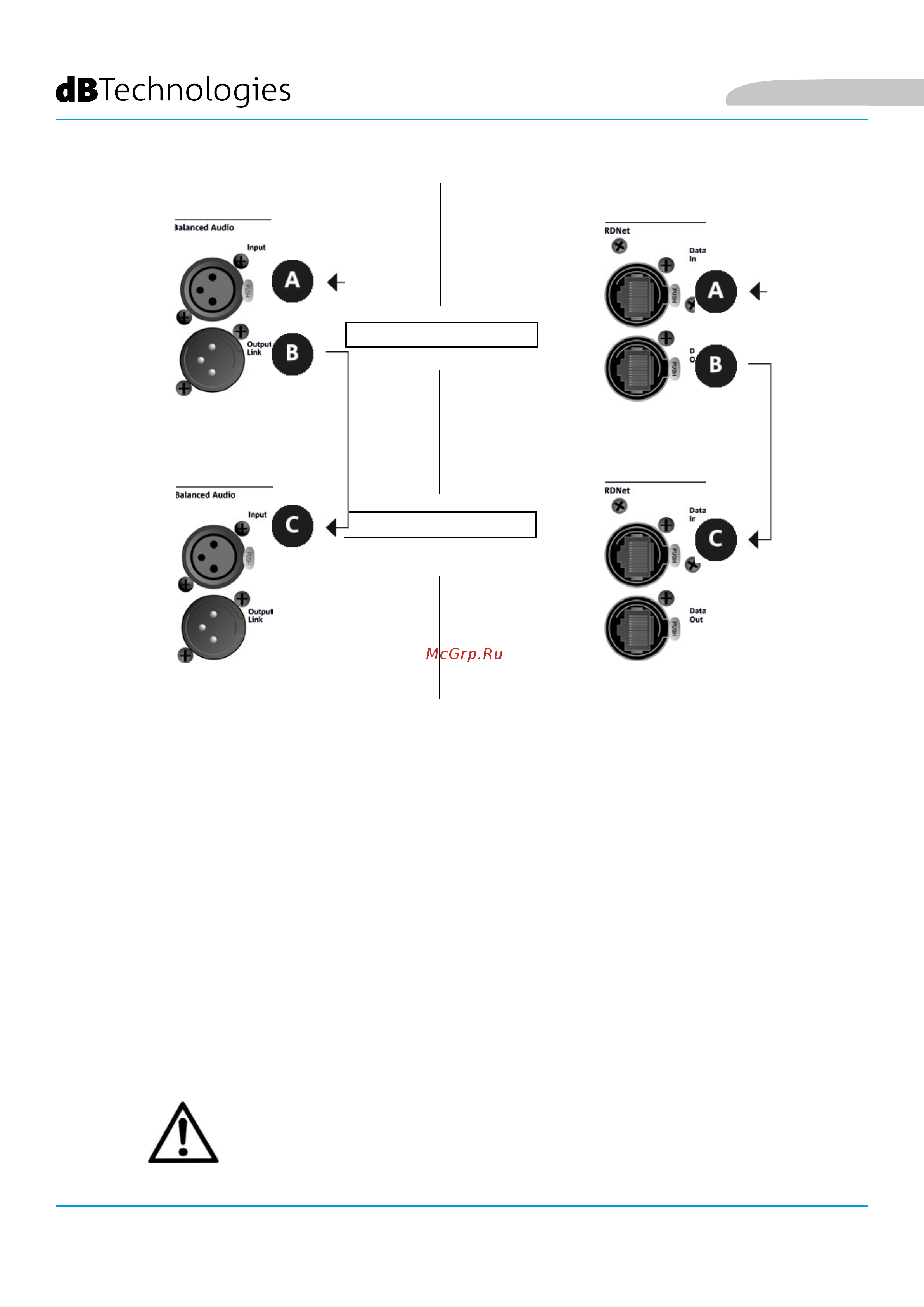

Dans l’illustration ci-dessus est représenté un cas de branchement générique où un module 1

est au-dessus du module 2, cette fois-ci avec l’illustration des branchements audio et de réseau. Utiliser

à cette n les câbles non fournis, avec connecteurs XLR (audio) et etherCON/RJ45 (réseau). Pour plus

d’informations sur tous les types de câbles disponibles, se référer aussi à l’image dans la page suivante.

• Pour le branchement audio, relier le câble venant de MIXER/LINE à l’entrée BALANCED AUDIO

INPUT (A) du module 1 du line array. Relancer le signal entre le premier et le deuxième module.

À cette n, relier la sortie BALANCED AUDIO OUTPUT/LINK (B) du module 1 à l’entrée BALANCED

AUDIO INPUT (C) du module 2.

• Répéter l’opération entre le deuxième et le troisième module, et ainsi de suite jusqu’à relier tous

les modules du line-array.

• Pour la connexion de réseau, relier le connecteur DATA IN (A) du module 1 à l’unité de contrôle à

distance (RDNet CONTROL 2 ou bien RDNet CONTROL 8). Relancer le signal en reliant DATA OUT

(B) du module 1 à DATA IN (C) du module 2.

• Répéter l’opération entre le deuxième et le troisième module, et ainsi de suite jusqu’à relier tous

les modules du line-array.

ATTENTION !

• Remplacer tout câble éventuellement endommagé, an d'éviter des

dysfonctionnements et une mauvaise qualité du son.

MODULE 1

MODULE 2
