136
VIO-L208
Cód. 420120268 REV. 1.0
4. CONEXIONES
CONEXIONES Y PUENTE DE LA ALIMENTACIÓN
MÓDULO 1

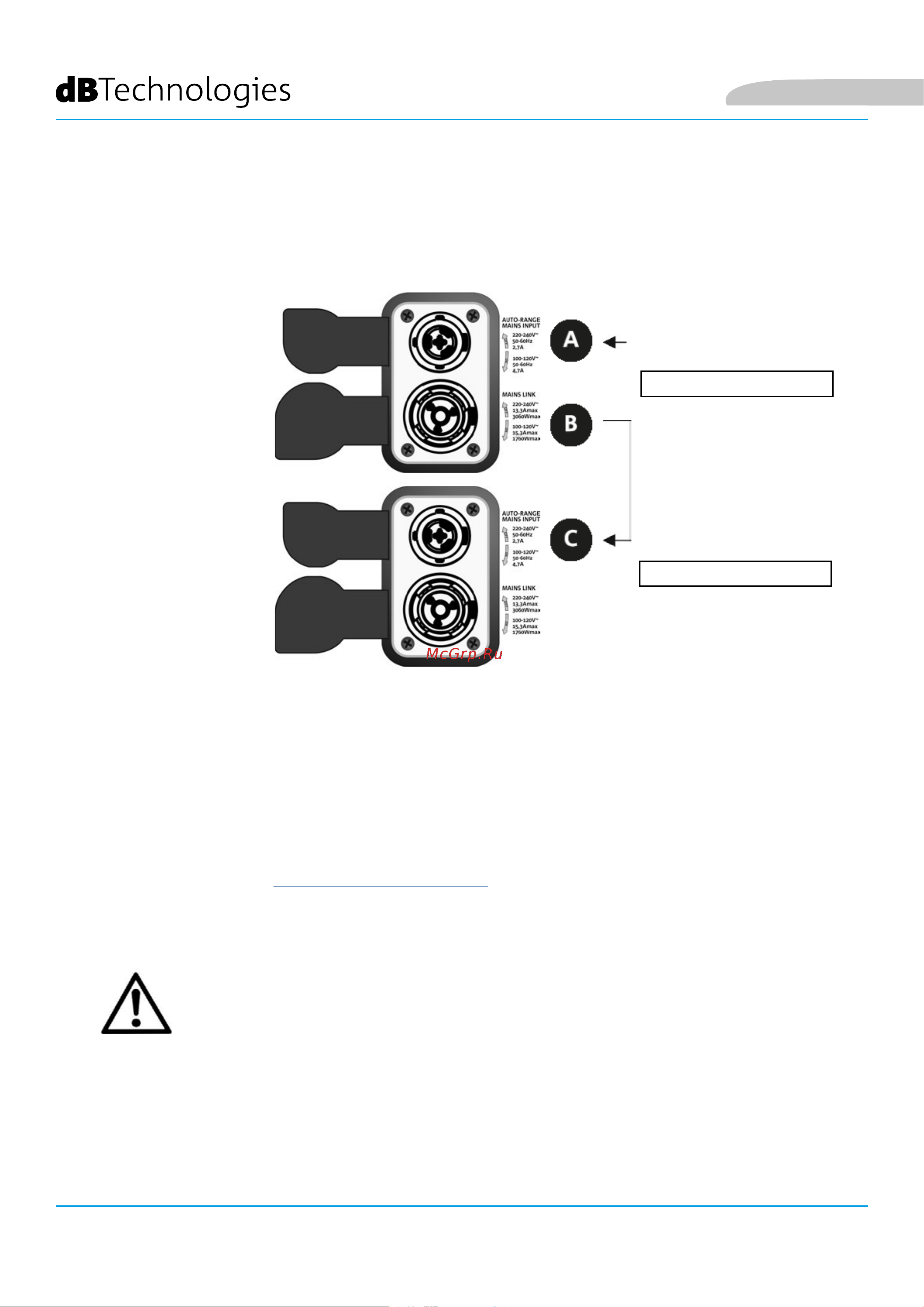

En la ilustración superior se muestra un caso genérico de conexión en el cual un módulo 1
está sobre el módulo 2. Para esto, utilizar cables con conectores powerCON TRUE1® (no suministrados).
• Conectar la alimentación del módulo 1 AUTO-RANGE MAINS INPUT (A).
• Transmitir la alimentación del módulo 1 al módulo 2, conectando la salida MAINS LINK (B)
del módulo 1 en la entrada AUTO-RANGE MAINS INPUT (C) del módulo 2.
• Repetir esta última operación hasta conectar el número máximo admitido de módulos del line-array
(consultar la sección ESPECIFICACIONES TÉCNICAS).
¡ATENCIÓN!
• Los cables deben estar correctamente dimensionados y el diseño, instalación y
control del sistema deben ser realizados exclusivamente por personal cualicado.
AEB Industriale no es responsable en caso de uso de cables inadecuados, no
certicados y no compatibles con la disposición correcta del sistema y con las
normativas en vigor para el país de uso.
MÓDULO 2
Español
