127
VIO-L208 Cód. 420120268 REV. 1.0
CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL
El amplicador digital clase D es el corazón de los módulos VIO-L208.
Permite erogar hasta 900 W RMS en modo silencioso y eciente
sin necesidad de un sistema de ventilación. El sistema está
controlado por un poderoso DSP que permite congurar en
modo inmediato y rápido el
line-array en cualquier contexto de uso.
Gracias a la posibilidad de conectarse en red con RDNet, los
parámetros en el panel pueden controlarse de forma remota
gracias al software “DBTECHNOLOGIES NETWORK” (ver la
sección PARÁMETROS DSP PRESET Y CONTROL REMOTO).
El panel del DIGIPRO G3 cuenta con:
¡ATENCIÓN!
• No obstruir las aletas traseras de la
refrigeración del amplicador. En caso de
excesivo sobrecalentamiento, el volumen del
sonido se reduce gradualmente hasta lograr
la estabilización térmica del módulo. El nivel
se restablece automáticamente al alcanzar la
temperatura de funcionamiento correcta.
• No intentar abrir el amplicador de ninguna
manera.
• En caso de funcionamiento incorrecto, quitar
inmediatamente la alimentación desconectando
el módulo de la red y contactar con un técnico
autorizado.

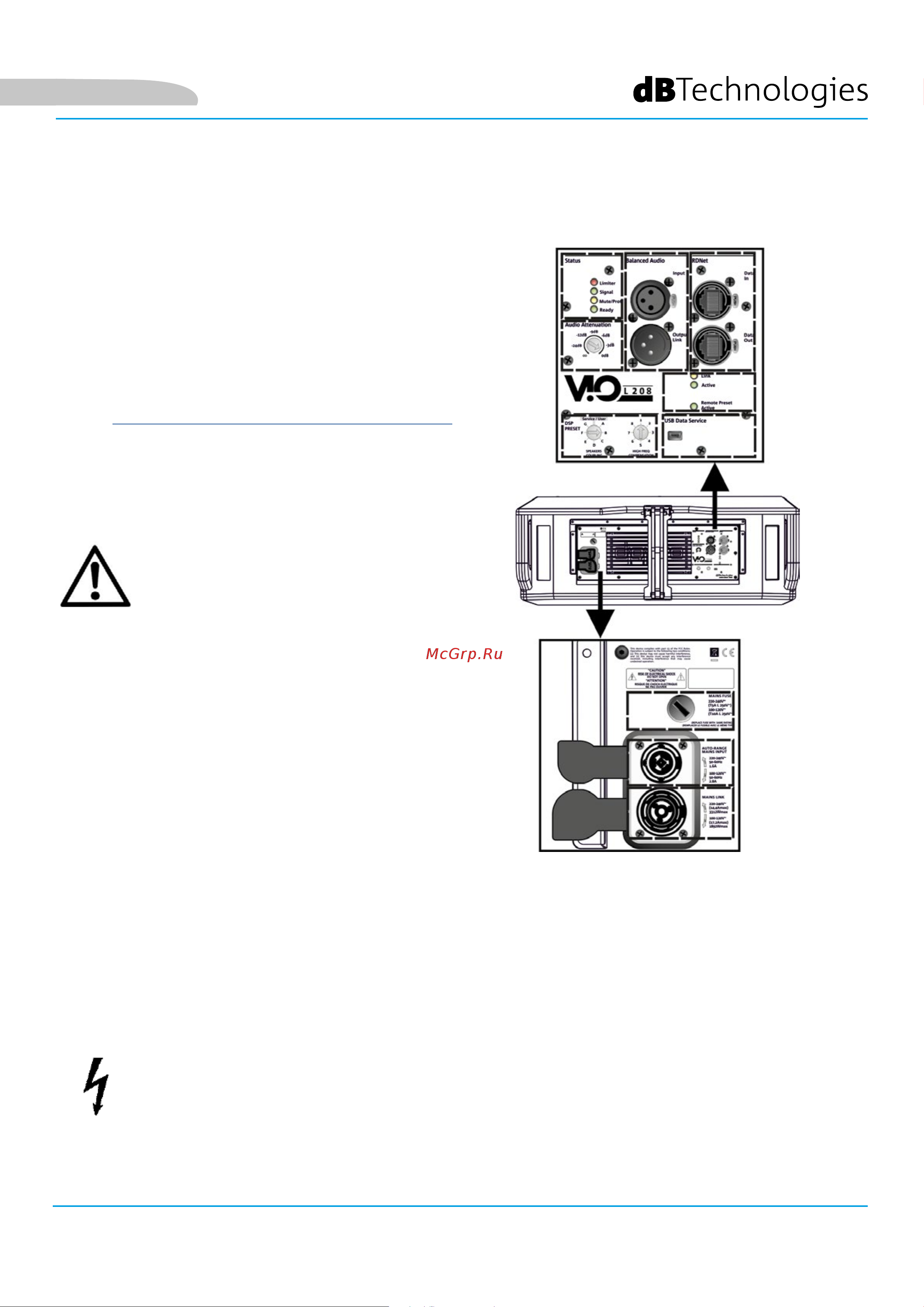

• Sección de Entradas, Salidas y Control
• Sección de Alimentación
SECCIÓN DE
ENTRADA, SALIDA Y
CONTROL
SECCIÓN DE
ALIMENTACIÓN
• El difusor se suministra con un fusible ya
montado para operar en el rango de voltaje de
220-240 V. Si fuera necesario operar en el rango
de 100-120 V:
1. Desconectar todas las conexiones,
incluida la alimentación.
2. Esperar 5 minutos.
3. Sustituir el fusible con el suministrado
para el rango de 100-120 V.
• Utilizar preferiblemente cables con conectores
originales Neutrik® de alta calidad. Controlar
periódicamente su integridad.
Español
• Nunca quitar la rejilla frontal de protección del producto.
Para evitar el riesgo de descarga eléctrica, en caso de daños accidentales o si se debe sustituir
la rejilla de protección (en el servicio de asistencia), desconectar inmediatamente la fuente de
alimentación.
Nunca conectar la fuente de alimentación de red cuando la rejilla no se encuentre colocada.
¡ATENCIÓN!
