24
VIO-L208
Cod. 420120268 REV. 1.0
Italiano

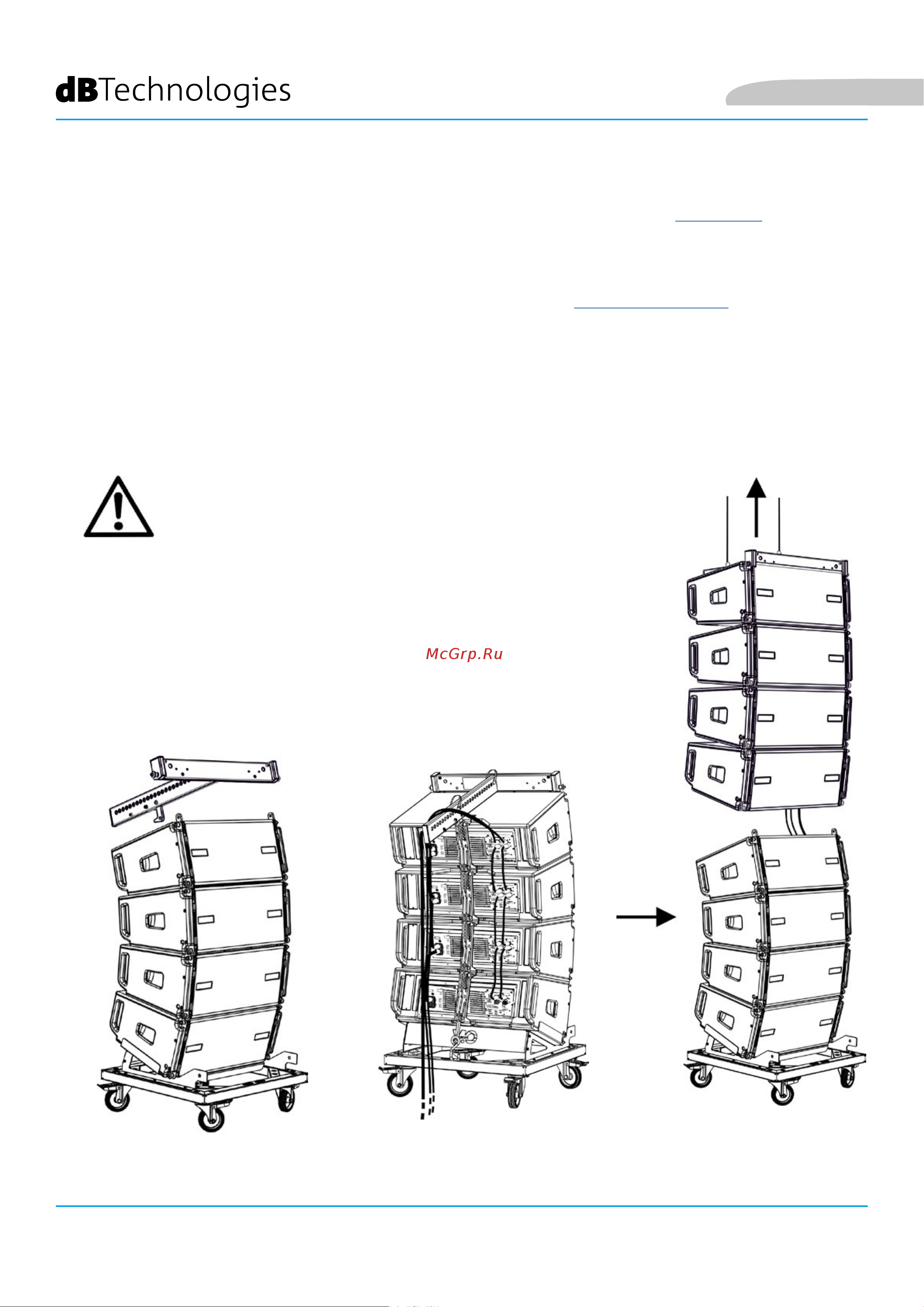

• Assicurare i freni alle ruote di DT-VIOL208.
• Togliere la cinghia di sicurezza del carrello.
• Sul retro, inserire i bracci mobili [6] nelle staffe [4] come mostrato nel paragrafo MECCANICA.
• Inserire all’interno dei bracci i pin in corrispondenza degli angoli calcolati in precedenza (per questa
operazione non è necessario sollevare i moduli).
• Effettuare i collegamenti di rilancio audio, RDNet e di alimentazione come da paragra precedenti (per
il numero massimo di rilanci di alimentazione vedere il paragrafo SPECIFICHE TECNICHE)..
• Montare sul modulo superiore il y-bar DRK-208 secondo le impostazioni vericate con
DBTECHNOLOGIES COMPOSER.
• Issare tramite uno o due motori ed opportuni mezzi di rigging (non forniti) i 4 moduli ancorati a DRK-
208.
• Togliere i freni alle ruote di DT-VIOL208 e riporre il dolly.
DRK-208 garantisce capacità di carico no a 260 kg /
573 lbs. Ogni altra congurazione, o informazione sui
dati del sistema, come la portata massima e i punti di
aggancio, deve essere vericata prima dell’installazione
con il software dBTechnologies Composer (vedi il
paragrafo relativo in questo manuale d’uso). E’ disponibile
gratuitamente sul sito www.dbtechnologies.com. nella
sezione DOWNLOADS.
ATTENZIONE!
