128
VIO-L208
Cód. 420120268 REV. 1.0

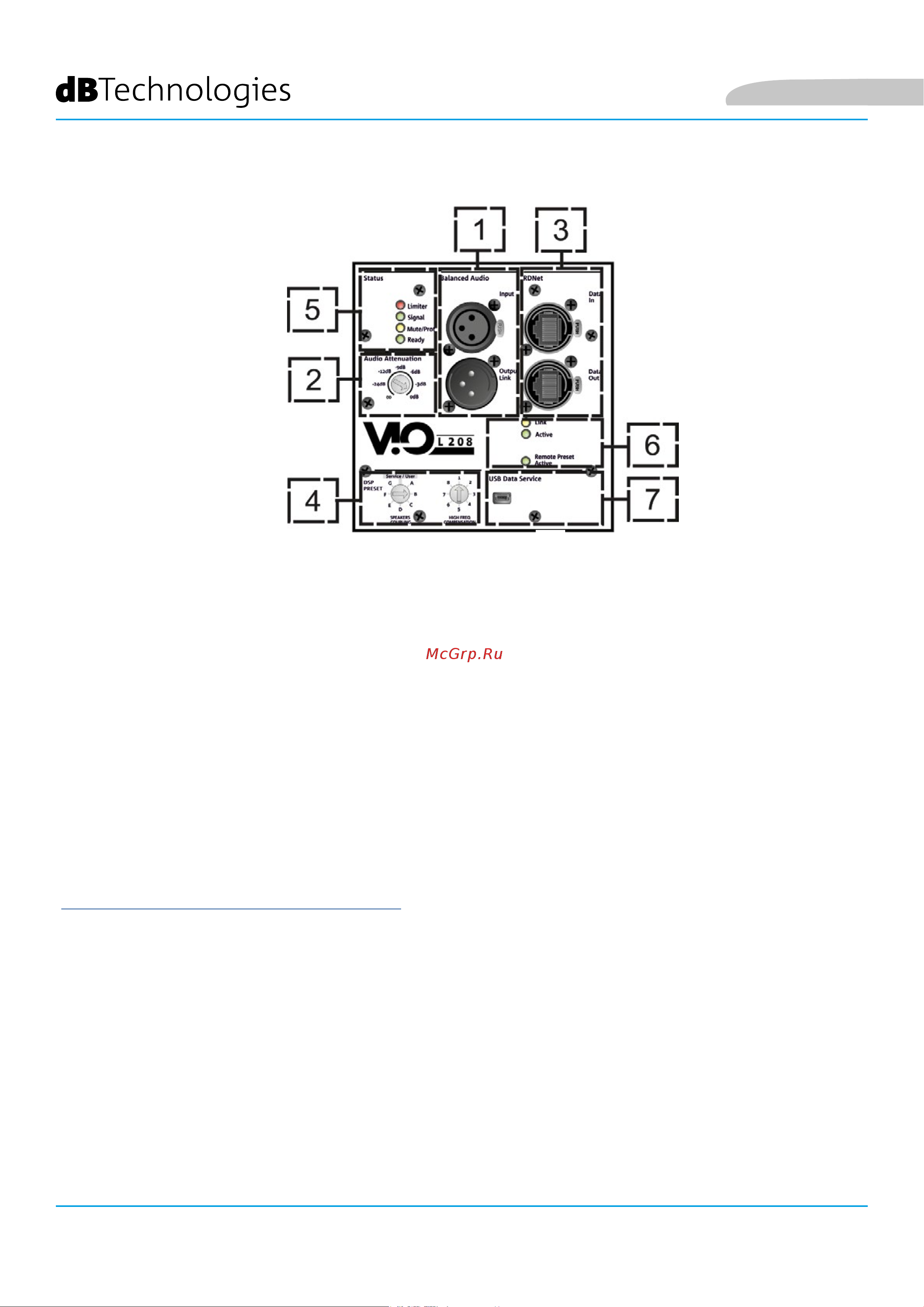

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL
1. ENTRADA Y PUENTE AUDIO (“Balanced audio”)
Entrada y salida compatibles con cables XLR balanceados.
En particular, “Input” viene utilizado para la conexión con la señal de audio proveniente de la consola o de otro
altavoz, “Output Link” para el puente de la señal a los demás módulos del line-array en conguración daisy-chain.
2. AUDIO ATTENUATION
Permite regular la atenuación del módulo operando en el volumen de entrada.
Colocar en 0 dB antes de comenzar con el montaje del line-array.
4. DSP PRESET
Mando giratorio para el setup acústico del line-array.
Es oportuno utilizar estos controles (o los mismos parámetros en remoto mediante conexión RDNet) para
optimizar el comportamiento acústico en base al número de módulos y a su dirección. Mayor información sobre
el uso de “SPEAKER COUPLING” y “HIGH FREQUENCY COMPENSATION” se encuentra presente en la sección
“PARÁMETROS DSP PRESET Y CONTROL REMOTO”.
3. ENTRADA Y PUENTE DE LA CONEXIÓN DE RED RDNet
Sección compatible con cables de red que cuentan con conectores etherCON/RJ45.
En particular “Data in” debe estar conectado a dispositivos como RDNet Control 2 o Control 8, “Data Out” viene
utilizado para el puente de la red a otros módulos del line-array en conguración daisy-chain.
5. LED DE ESTADO
Leds relativos al funcionamiento del módulo. La tabla en la página siguiente resume el signicado de los
diferentes leds.
6. LED DE CONTROL
Leds relativos al funcionamiento en red (RDNet) del módulo.
En particular, “Link” encendido indica que la red RDNet está activa y que ha reconocido el dispositivo, “Active”
destellante indica que existe tráco de datos, “Remote Preset Active” que todos los controles locales en el panel
amplicador son superados por el control remoto RDNet.
7. USB DATA SERVICE
Puerto mini-USB B, que se utilizará exclusivamente para la actualización del rmware del producto. Para mayor
información, consultar la sección “ACTUALIZACIÓN DEL FIRMWARE”.
