40
VIO-L208
Cod. 420120268 REV. 1.0
FEATURES OF THE AMPLIFIER AND CONTROL SECTIONS
The class D digital amplier is the heart of the VIO-L208 modules.
Allows you to deliver up to 900 W RMS, quietly and efciently,
not requiring a ventilation system. The control of the system
is entrusted to a powerful DSP that makes it possible to
immediately and quickly set up the
line-array in any context of use.
Thanks to the possibility of a networking with RDNet, the
parameters on the panel can be remotely controlled through the
“DBTECHNOLOGIES NETWORK” software (refer to DSP PRESET
PARAMETERS AND REMOTE CONTROL paragraph).

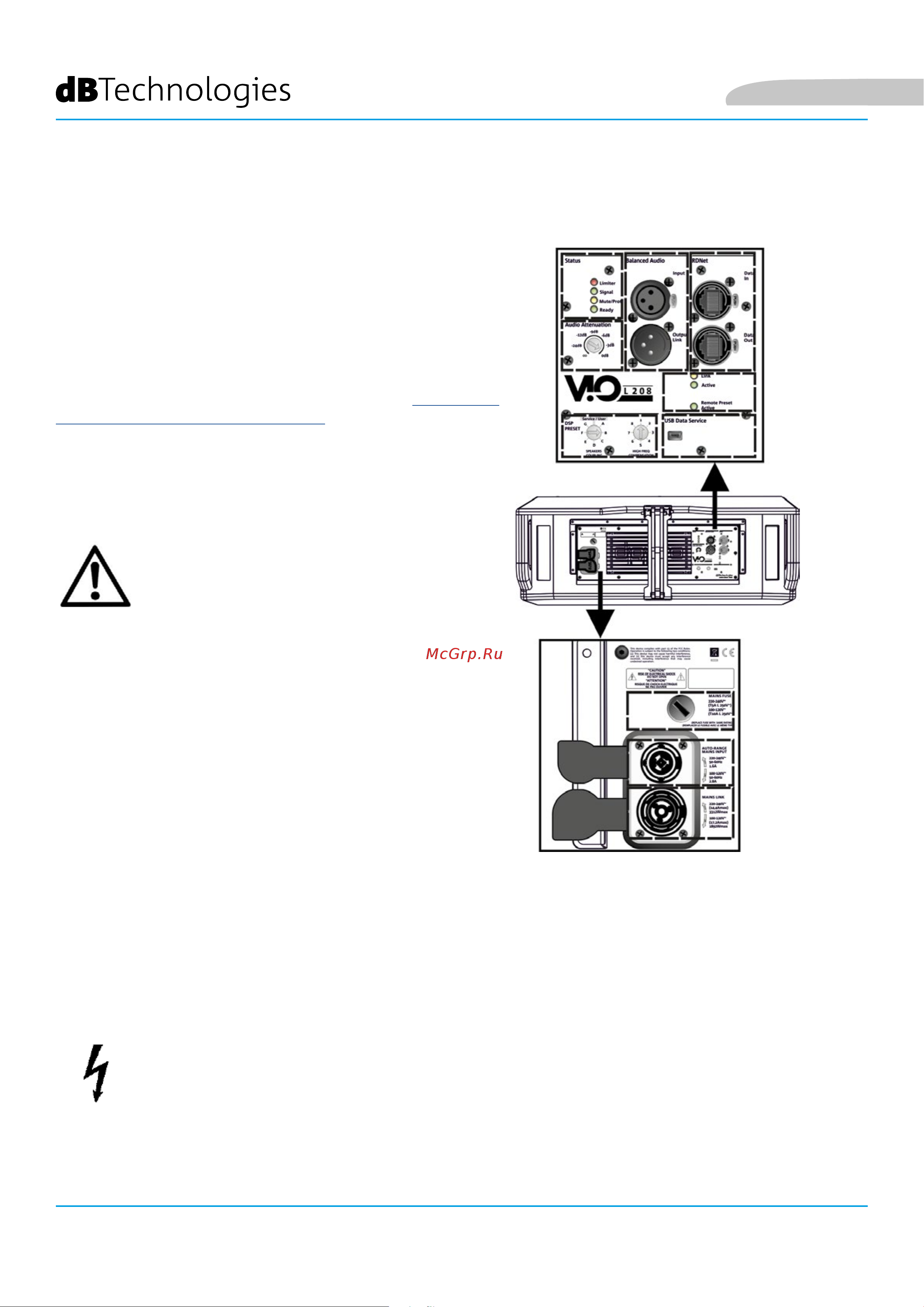

The DIGIPRO G3 panel is made up of:
WARNING!
• Do not obstruct the rear heat sinks of the
amplier. If the module heats up excessively,
the audio volume is gradually reduced until
the module is thermally stabilized. The audio
is automatically restored when the normal
operating temperature is reached.
• Never attempt to disassemble the amplier in
any way.
• In the event of a malfunction, remove power
supply immediately by disconnecting the
unit from the power mains and contact an
authorized repair center.
• Input, Output and Control Section
• Power Supply Unit Section
INPUT, OUTPUT AND
CONTROL SECTION
POWER SUPPLY
UNIT SECTION
• The fuse installed at the factory is rated for
operation in the 220-240 V voltage range. If you
need to operate the speaker in the 100-120 V
range:
1. Disconnect all connections, including
the power supply connection.
2. Wait 5 minutes.
3. Replace the fuse with the fuse rated for
the 100-120 V range, which is included
in the package.
• Preferably use cables with original, high quality
Neutrik® connectors. Periodically check their
integrity.
English
• Never remove the front grille protecting the product.
To prevent the danger of electric shock, in case of accidental damage or replacement of the
protection grille (to be carried out at the service), disconnect power supply immediately.
Never connect mains power supply when the grille is removed.
WARNING!
