140
VIO-L208
Cód. 420120268 REV. 1.0
Español

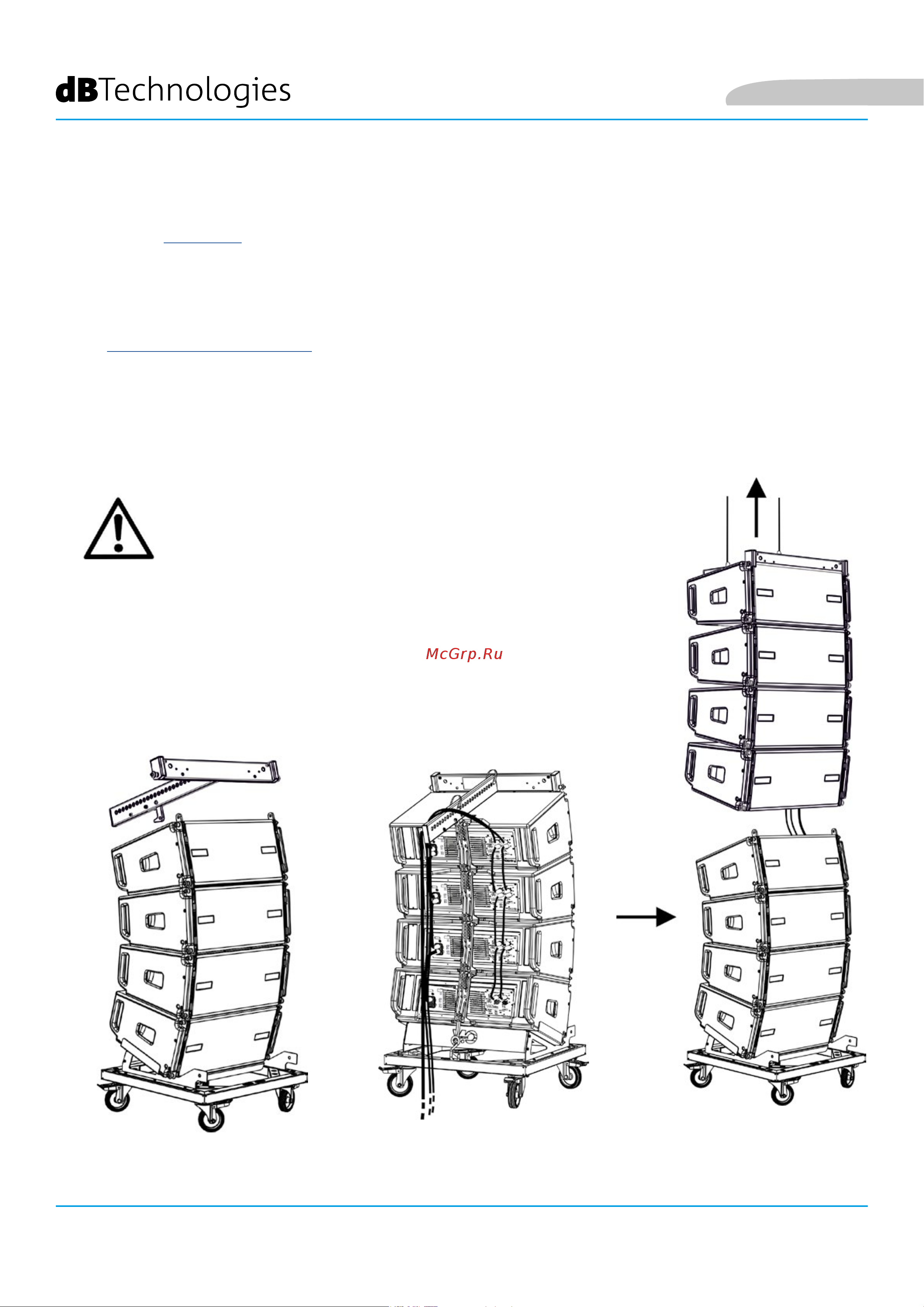

• Asegurar los frenos a las ruedas de DT-VIOL208.
• Quitar la correa de seguridad del carro.
• En la parte trasera introducir los brazos móviles [6] dentro de los soportes [4] como ilustrado en la
sección MECÁNICA.
• Dentro de los brazos introducir los pines en correspondencia con los ángulos calculados anteriormente
(para esta operación no es necesario levantar los módulos).
• Realizar las conexiones de puente audio, RDNet y alimentación como indicado en las secciones
anteriores (para el número máximo de transmisiones de alimentación, consultar la sección
ESPECIFICACIONES TÉCNICAS).
• Montar el y-bar DRK-208 en el módulo superior siguiendo las conguraciones comprobadas con
DBTECHNOLOGIES COMPOSER.
• Utilizando uno o dos motores y adecuados medios de volado (no suministrados), izar los 4 módulos
jados al DRK-208.
• Quitar los frenos a las ruedas de DT-VIOL208 y guardar el carro de transporte.
DRK-208 garantiza una capacidad de carga hasta 260 kg
/ 573 lbs. Cualquier otra conguración o información
sobre el sistema, tales como la capacidad máxima y
los puntos de jación deben comprobarse antes de la
instalación con el software dBTechnologies Composer (ver
la sección correspondiente en este manual de uso). Se
encuentra disponible de forma gratuita en el sitio www.
dbtechnologies.com en la sección DOWNLOADS.
¡ATENCIÓN!
