129
VIO-L208 Cód. 420120268 REV. 1.0
9. PUENTE DE ALIMENTACIÓN "MAINS LINK"
Compatible con conector tipo powerCON TRUE1® para el puente de alimentación a los demás módulos.
Para conocer el número máximo de módulos que pueden conectarse en un sistema transmitido, consultar la
sección ESPECIFICACIONES TÉCNICAS.
8. CONECTOR DE ALIMENTACIÓN "MAINS INPUT"
Compatible con conector powerCON TRUE1®, la alimentación cuenta con la función autorange. Una vez denido
el rango oportuno con el posible cambio del fusible, reconoce automáticamente la tensión dentro del intervalo
[100-120V~] o [220-240V~].

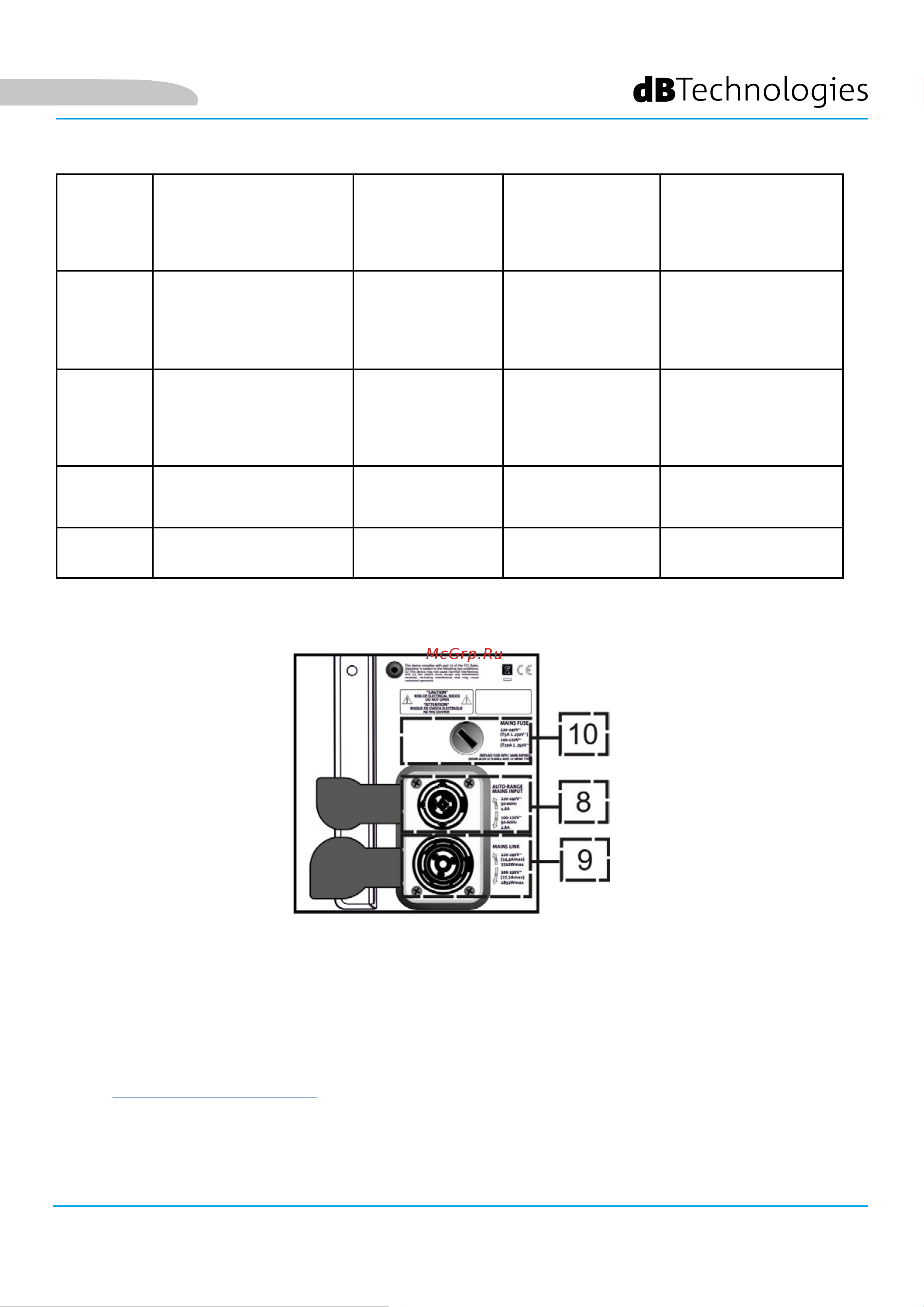

SECCIÓN DE ALIMENTACIÓN
TIPO DE
LED
FASE DE ENCENDIDO
DEL ALTAVOZ
EN FUNCIONA-
MIENTO
NORMAL
WARNING
GENÉRICO
BLOQUEO POR
ANOMALÍA DEL
ALTAVOZ
LIMITADOR APAGADO APAGADO, SE
ENCIENDE SOLO
EN CASO DE
ACTIVACIÓN
DESTELLO
MOMENTÁNEO
DESTELLO CÍCLICO
CONTINUO
SIGNAL
APAGADO DESTELLO
EN PRESENCIA DE
SEÑAL
INDICACIÓN
NORMAL DE
AUDIO EN
ENTRADA
APAGADO
MUTE/
PROT
ENCENDIDO DURANTE
ALGUNOS
SEGUNDOS
APAGADO DESTELLO
MOMENTÁNEO
ENCENDIDO FIJO
READY APAGADO ENCENDIDO FIJO ENCENDIDO FIJO APAGADO
Tabla de indicación de los LED de estado
10. FUSIBLE DE RED
Sede del fusible de red.
Español
