78
VIO-L208
Art.-Nr. 420120268 REV. 1.0
4. VERBINDUNGEN
VERBINDUNG UND START DER STROMVERSORGUNG
MODUL 1

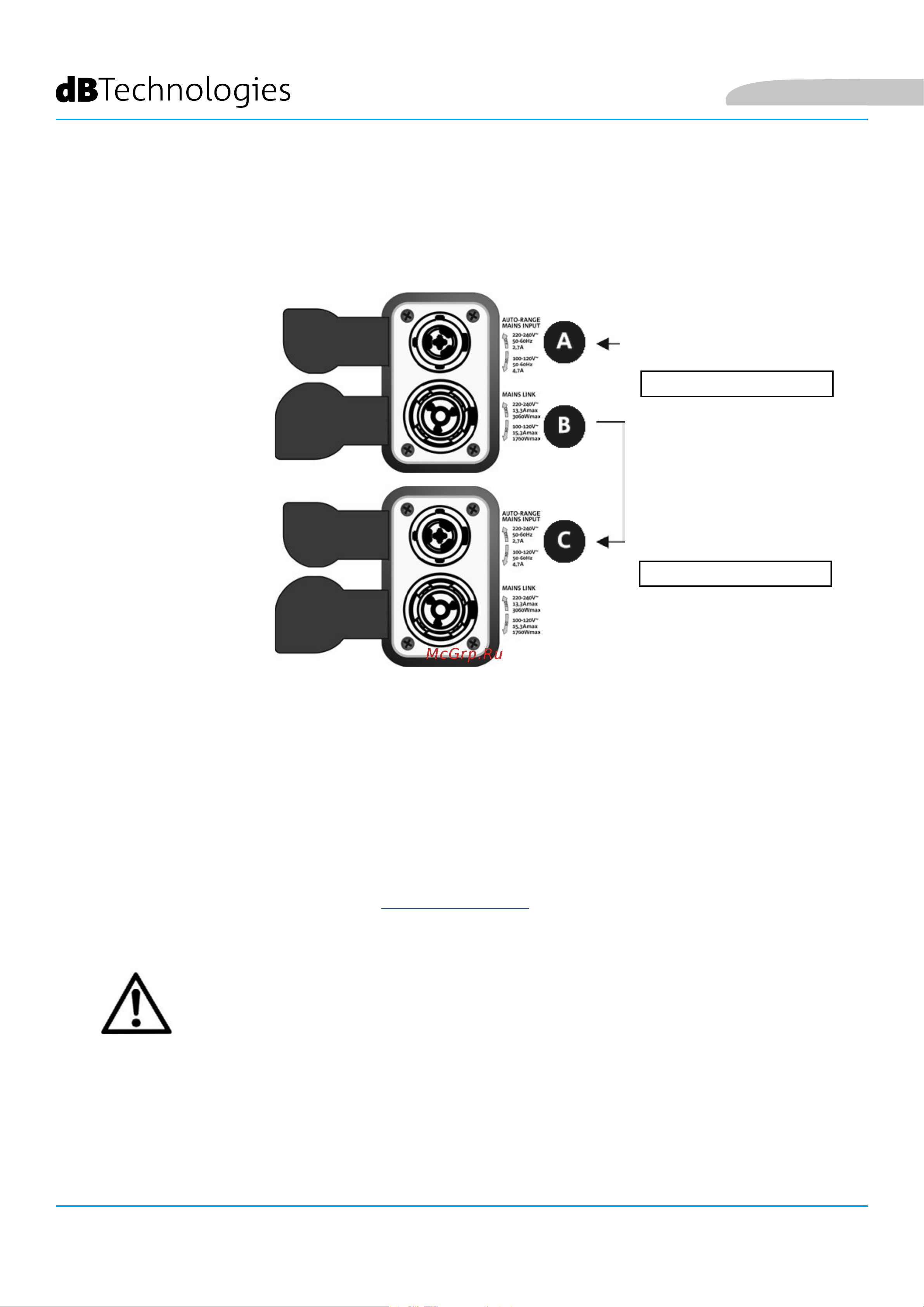

Die obige Abbildung zeigt eine allgemeine Verbindung, bei der das Modul 1
über Modul 2 liegt. Verwenden Sie dazu Kabel mit powerCON TRUE1®-Steckverbindern (nicht
mitgeliefert).
• Schließen Sie die Stromversorgung des Moduls 1 AUTO-RANGE MAINS INPUT (A) an.
• Starten Sie die Stromversorgung von Modul 1 zu Modul 2, indem Sie den Ausgang MAINS LINK (B)
des Moduls 1 mit dem Eingang AUTO-RANGE MAINS INPUT (C) des Moduls 2 verbinden.
• Wiederholen Sie diesen Vorgang, bis Sie die maximal zulässige Anzahl der Line-Array-Module
angeschlossen haben (siehe Kapitel TECHNISCHE DATEN).
ACHTUNG!
• Die Kabel müssen ordnungsgemäß dimensioniert sein und das Design,
die Installation und die Tests des Systems dürfen nur von qualiziertem
Personal ausgeführt werden. AEB Industriale lehnt jede Verantwortung im
Falle von Kabeln ab, die nicht konform sind, nicht zertiziert sind und mit
dem ordnungsgemäßen Layout des Systems und den für das Land gültigen
Vorschriften unvereinbar sind.
MODUL 2
Deutsch
