70
VIO-L208
Art.-Nr. 420120268 REV. 1.0

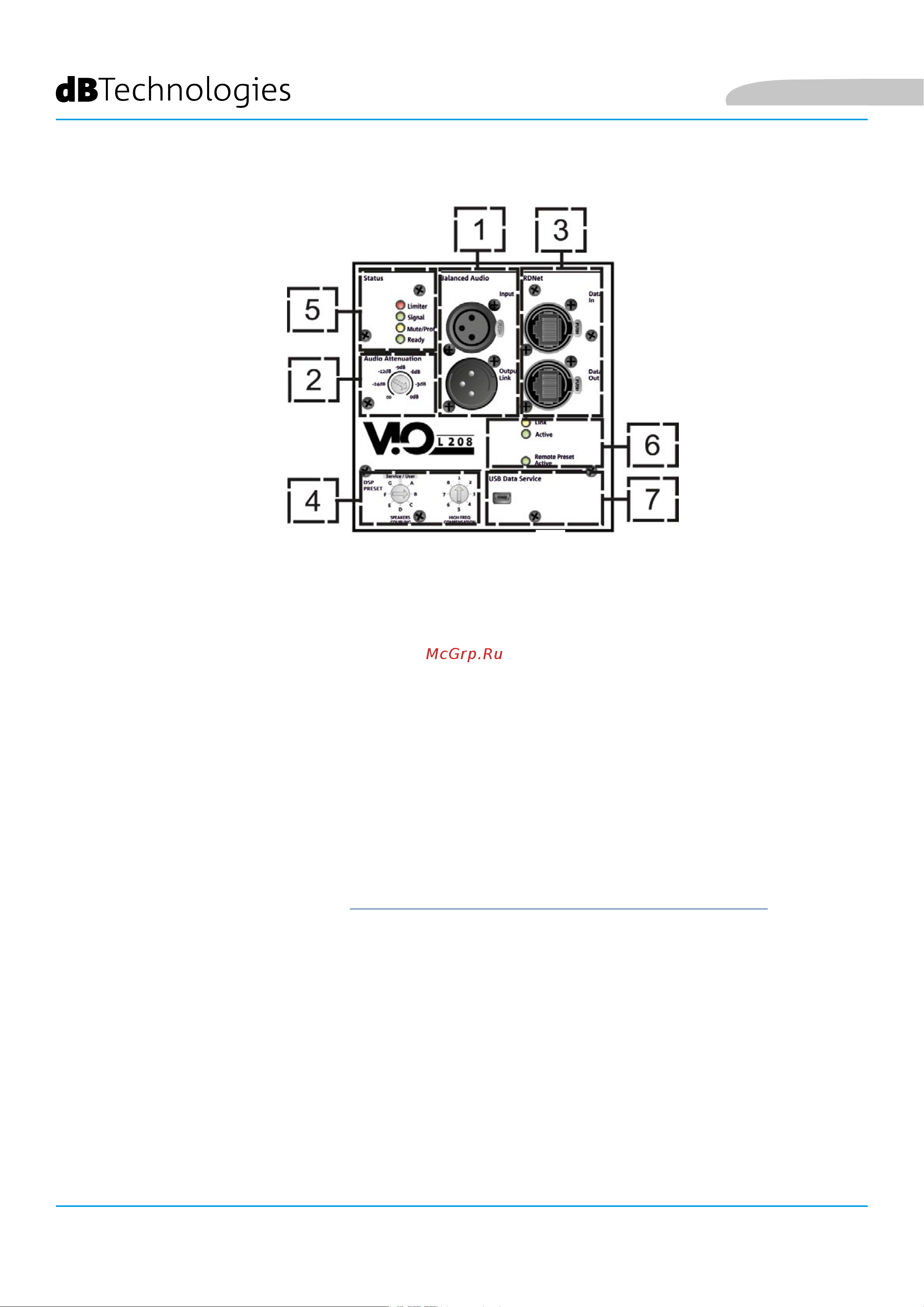

INPUT-, OUTPUT- UND STEUERBEREICH
1. AUDIO-EINGANG UND RÜCKLAUF („symmetrisches Audio“)
Eingang und Ausgang kompatibel mit symmetrischen XLR-Kabeln
Insbesondere wird der „Eingang“ für die Verbindung mit dem vom Mischer oder einem anderen Lautsprecher
stammenden Audiosignal verwendet, der „Ausgangs-Anschluss“ wird für den Rücklauf des Signals zu den anderen
Modulen des Line Arrays in Daisy-Chain-Konguration verwendet.
2. AUDIO-ANPASSUNG
Ermöglicht die Einstellung der Dämpfung des Moduls über die Eingangslautstärke.
Vor Beginn der Montage des Line Arrays auf 0 dB setzen.
4. DSP-VOREINSTELLUNG
Drehregler zur Akustikeinstellung des Line Arrays.
Es empehlt sich, diese Bedienelemente (oder die gleichen Parameter über die RDNet-Verbindung entfernt) zu
verwenden, um das akustische Verhalten in Abhängigkeit von der Anzahl der Module und deren Orientierung
zu optimieren. Weitere Einzelheiten zur Verwendung von „SPEAKER COUPLING“ und „HIGH FREQUENCY
COMPENSATION“ nden Sie im Abschnitt PARAMETRI DSP VOREINSTELLUNG E CONTROLLO REMOTO.
3. EINGANG UND RÜCKLAUF DER RDNet-NETZWERKVERBINDUNG
Abschnitt ist mit Netzwerkkabel mit etherCON / RJ45-Steckverbindern kompatibel.
Insbesondere sollte „Daten Ein“ mit Geräten wie RDNet Control 2 oder Control 8 verbunden sein; „Daten Aus“ kann für
den Neustart des Netzwerks zu anderen Modulen des Line Arrays in einer Daisy-Chain-Konguration verwendet werden.
5. STATUS-LEDs
LEDs für den Betrieb des Moduls. Eine Tabelle auf der nächsten Seite fasst die Bedeutung der verschiedenen LEDs
zusammen.
6. STEUER-LEDs
Betriebs-LEDs des Moduls mit Vernetzung (RDnet).
Wenn „Anschluss“ aktiviert ist, bedeutet dies insbesondere, dass das RDNet-Netzwerk aktiv ist und das Gerät erkannt
hat. Wenn „Active“ blinkt, bedeutet dies, dass der Datenaustausch hergestellt ist. „Remote Preset Active“ zeigt an,
dass alle lokalen Bedienelemente des Verstärker-Bedienfelds von der RDNet-Fernsteuerung umgangen werden.
7. USB-DATENSERVICE
Ein Mini-USB-Port B, der nur für die Firmware-Aktualisierung des Produkts verwendet wird. Weitere Informationen
nden Sie im Abschnitt „FIRMWARE-AKTUALISIERUNG“.
Deutsch
