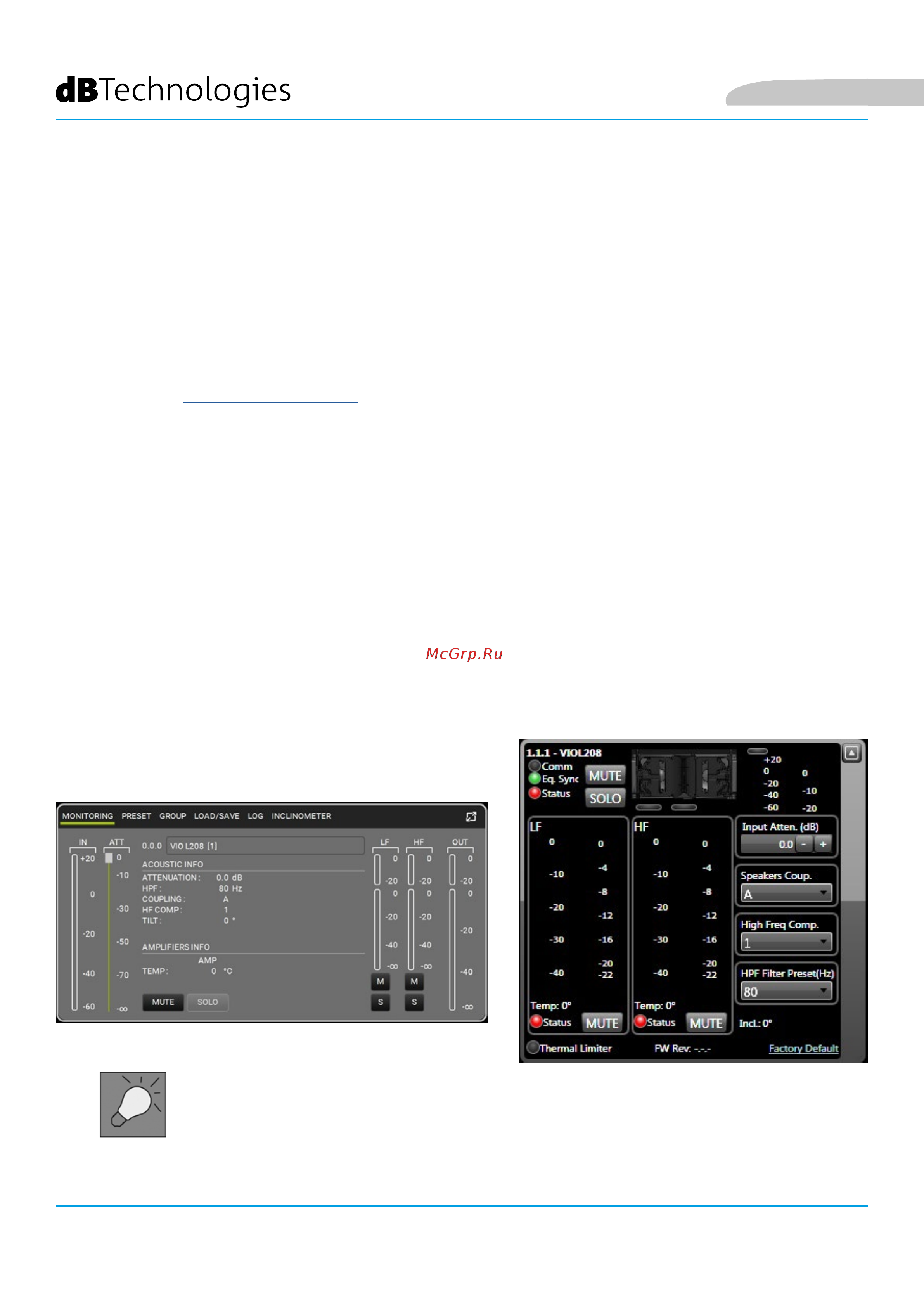

106
VIO-L208
Code 420120268 RÉV. 1.0
• 1 - FLAT (aucune bande de fréquence n’est particulièrement accentuée)
• 2 - front ll (nez de scène) avec le public éloigné de 0 à 10 m (32 pieds)
• 3 - avec le public à une distance entre 11-20 m (33-66 pieds)
• 4 - avec le public à une distance entre 21-30 m (67-98 pieds)
• 5 - avec le public à une distance entre 31-40 m (99-131 pieds)
• 6 - avec le public à une distance entre 41-50 m (132-164 pieds)
• 7 - avec le public à une distance entre 51-60 m (165-197 pieds)
• 8 - avec le public à une distance à partir de 61 m (198 pieds)
• Tous les paramètres peuvent être réglés à l’aide de la commande à distance, après avoir réalisé correctement
les connexions RDNet, à l’aide du logiciel gratuit DBTECHNOLOGIES NETWORK (téléchargeable gratuitement
sur le site www.dBTechnologies.com dans la section DOWNLOAD - TÉLÉCHARGEMENT) ou AURORA
NET (dans la version Bêta lors de la publication de ce manuel). Quand la commande est à distance, les
commandes locales présentes sur le panneau des modules VIO-L208 sont by-passées. Grâce à l’utilisation
de ces logiciels, il est possible en outre de contrôler un nombre plus grand de paramètres (pour plus
d’informations, veuillez consulter le manuel complet de DBTECHNOLOGIES NETWORK et de AURORA NET).
Les dernières congurations choisies et sauvegardées sur VIOL208 (en utilisant
DBTECHNOLOGIES NETWORK), peuvent être par la suite rappelées sur l’enceinte en
absence de commande à distance RDNet. Il suft de tourner la commande rotative
SPEAKER COUPLING sur la position Service/User.
AURORA NET notamment, se distinguant de dBTechnologies Network, est un logiciel :
• multiplateforme (Windows /MAC OS X)
• permettant un contrôle plus attentif des paramètres et de leur chronologie
• permettant une gestion plus exible même en cas d’installations xes / live de grandes dimensions
(avec un contrôle avancé des groupes)
• optimisé pour la facilité d'utilisation et la vitesse d’afchage des données
Français
