75
VIO-L208 Art.-Nr. 420120268 REV. 1.0

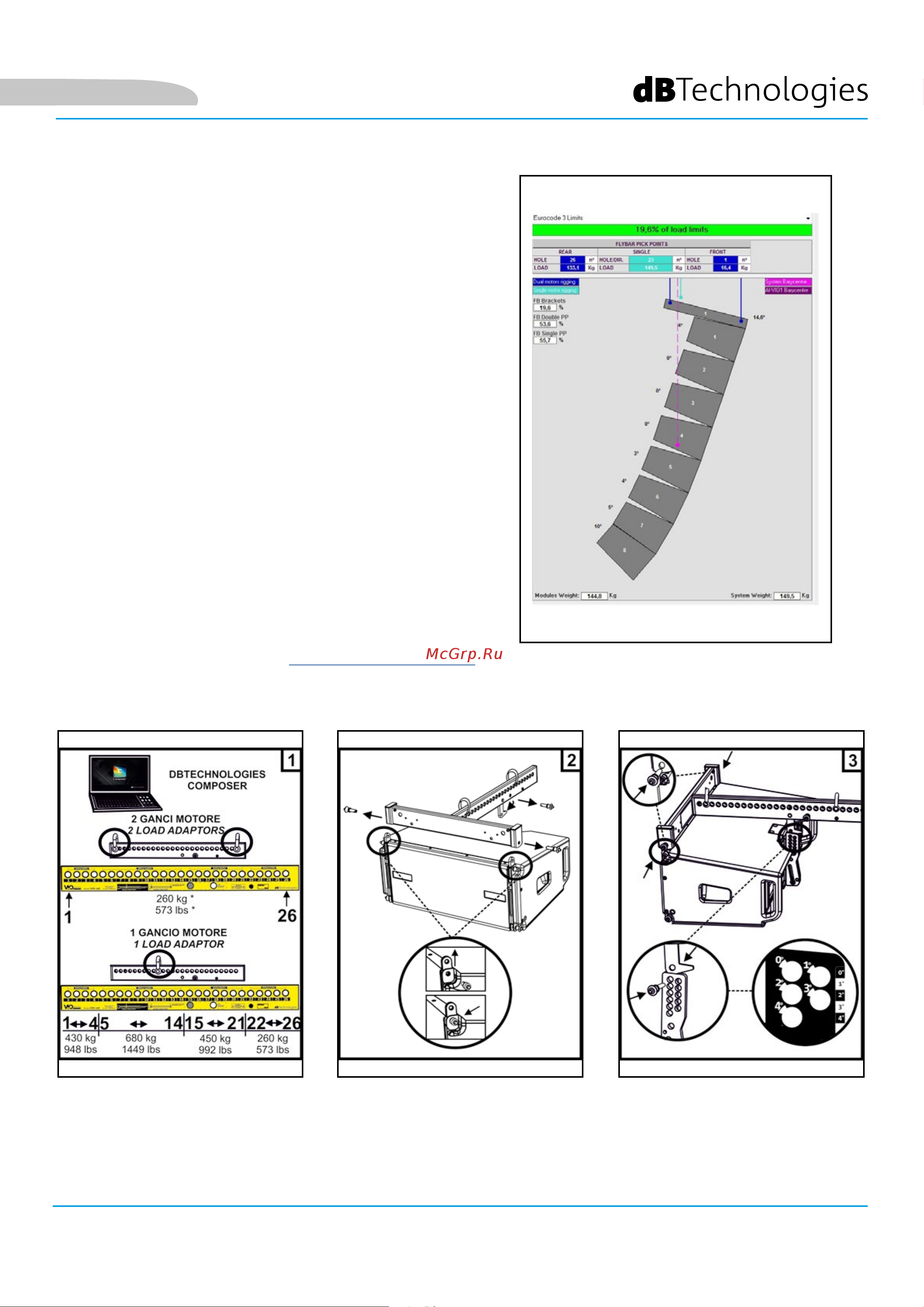

Wenn nur ein Motor in einer Flown-Konguration
verwendet wird, zeigt „SINGLE“ die Position des einzelnen
Hakens an, der auf dem DRK-208 verwendet werden soll
(der abgestufte Positionen erfordert, die von einem Etikett
auf dem Flybar beschrieben sind).
Zusätzlich gibt es eine „FRONT“ oder „REAR“ Richtung für
das Lenken des Hakens für den Motor.
Im Falle von „FRONT“ sollte die Referenz (siehe Abbildung
unten und gezeigt als LOAD ADAPTER REFERENCE SIDE) in
Richtung der Vorderseite des Line Arrays platziert werden,
im Falle von „REAR“ sollte sie auf die Rückseite des Line
Arrays gerichtet sein.
Wenn stattdessen zwei Motoren verwendet werden,
sollten die Haken immer an den Enden der Fly-bar
angeordnet sein (in diesem Fall ist die Richtung der
Platzierung irrelevant).
Weitere Informationen zur dBTechnologies Composer
Software nden Sie im entsprechenden Handbuch zum
kostenlosen Download unter: www.dbtechnologies.com.
Deutsch
