921-0000010Б РЭ

140

3.8.1.3 Конический колесный редуктор

Колесные редукторы предназначены для передачи крутящего момента от

дифференциала ПВМ к ведущим управляемым колесам. Устройство конического ко-

лесного редуктора приведено на рисунке 3.8.3.

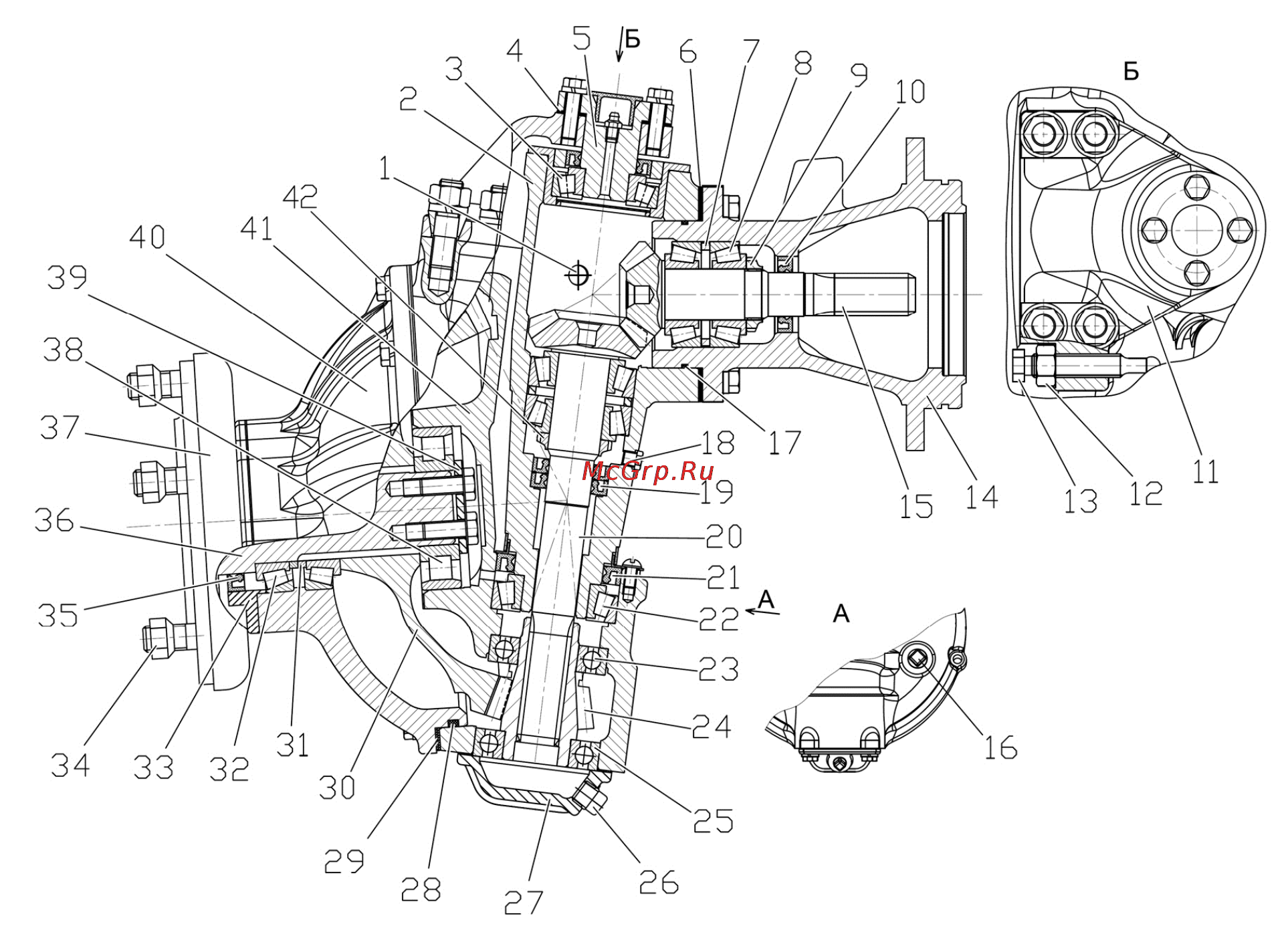

1, 16 – пробки; 2 – опора; 3, 8, 22, 32 – подшипники роликовые конические;

4, 6, 29 – прокладки регулировочные; 5 – ось; 7, 31 – кольца регулировочные; 9, 42 – гайка;

10, 19, 21, 35 – манжеты; 11 – кронштейн; 12 – гайка; 13 – болт; 14 – крышка; 15 – полу-

ось; 17, 28 – кольцо; 18, 26 – пробки сливные; 20 – вертикальный вал; 23, 25 – подшип-

ники шариковые; 24 – шестерня ведущая; 27 – крышка; 30 – шестерня ведомая;

33 – корпус; 34 – гайка колеса; 36 – фланец; 37 – грязевик; 38 – подшипник ролико-

вый; 39 – шайба; 40 - крышка; 41 – корпус колесного редуктора.

Рисунок 3.8.3 – Конический колесный редуктор

Колёсный редуктор состоит из двух пар конических шестерен – верхней и

нижней. Зубчатые венцы полуоси 15 (рисунок 3.8.3) и вертикального вала 20, выпол-

ненные заодно со шлицевыми хвостовиками, образуют верхнюю коническую пару (ВКП).

Полуось и вертикальный вал своими шлицевыми хвостовиками соединяются с

полуоcевой шестерней дифференциала и ведущей шестерней нижней конической

пары (НКП) 24. Полуось монтируется на двух роликовых конических подшипниках 8 в

крышке 14, вертикальный вал 20– в расточке опоры 2. Натяг в подшипниках регули-

руется подбором регулировочных колец 7 и зажимается гайкой 9. Для предотвраще-

ния отворачивания, пояски гаек кернятся в пазах полуоси и вертикального вала.

Регулировка зацепления верхней конической пары обеспечивается проклад-

ками 6, установленными

между крышкой 14 и опорой 2.

Полость верхней конической пары уплотнена манжетами 10, 19 и кольцом 17.

Нижняя коническая пара состоит из ведущей шестерни 24 (устанавливается

на двух шариковых подшипниках 23 и 25 в корпусе редуктора 41, закрываемого

крышкой 27) и ведомой шестерни 30, установленной на шлицах фланца 36, к кото-

рому болтами и гайками 34 крепится диск переднего колеса.
