1502-0000010 РЭ 21

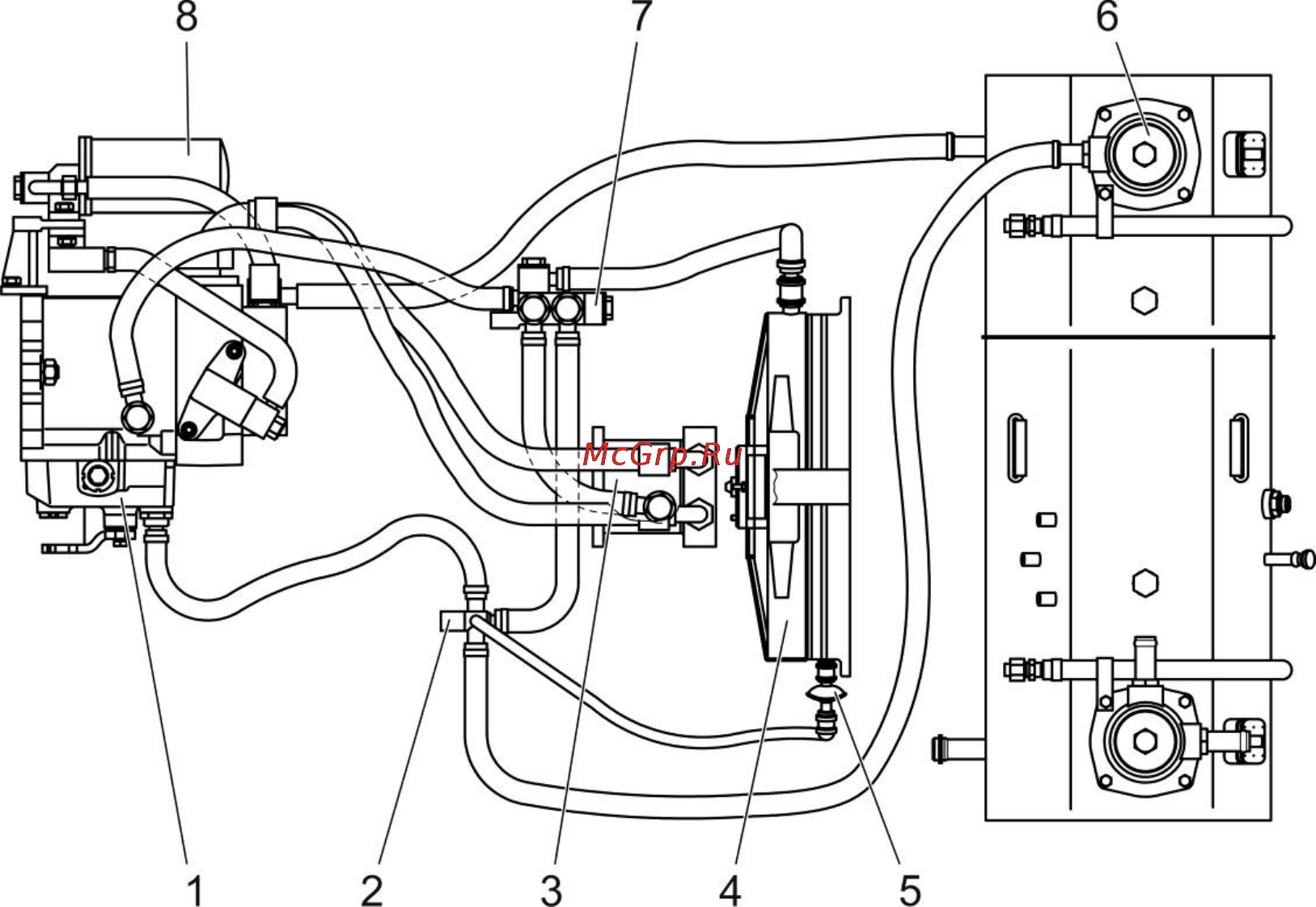

1 – насос-дозатор; 2 – разветвитель; 3 – гидромотор; 4 – радиатор ГСП с вентилято-

ром; 5 – фильтр грубой очистки РЖ; 6 – секция бака с сетчатым фильтром; 7 – пере-

пускной клапан с датчиками включения вентилятора и аварийной температуры мас-

ла; 8 – фильтр тонкой очистки РЖ с электровизуальной сигнализацией

Рисунок 1.2 – Оборудование ГСП

1.3.8 Конечные передачи 16 , состоящие из пары цилиндрических шестерен,

служат для передачи крутящего момента от ведомых шестерен главных передач

заднего моста к ведущим колесам трактора.

1.3.9 Тормозная система 13 состоит из рабочего и стояночного тормоза с

управлением пневматической системой (пневмосистемой) 11.

На тракторе применяются дисковые мокрые тормоза с принудительным

охлаждением, которые выполняют функцию рабочего и стояночного тормоза.

Тормоза установлены на водилах с левой и правой стороны механизма поворота с

приводом от тормозных камер с пружинными энергоаккумуляторами 5 (рису-

нок 1.3).

Управление рабочим тормозом ножное, с помощью двух пневматических

тормозных кранов 11 с педалями, размещенными на общей оси. Каждая педаль

обеспечивает раздельное торможение правого или левого бортов трактора. При

заблокированных педалях или одновременном нажатии на них происходит одно-

временное торможение обоих бортов.
