Ru-11
Русский

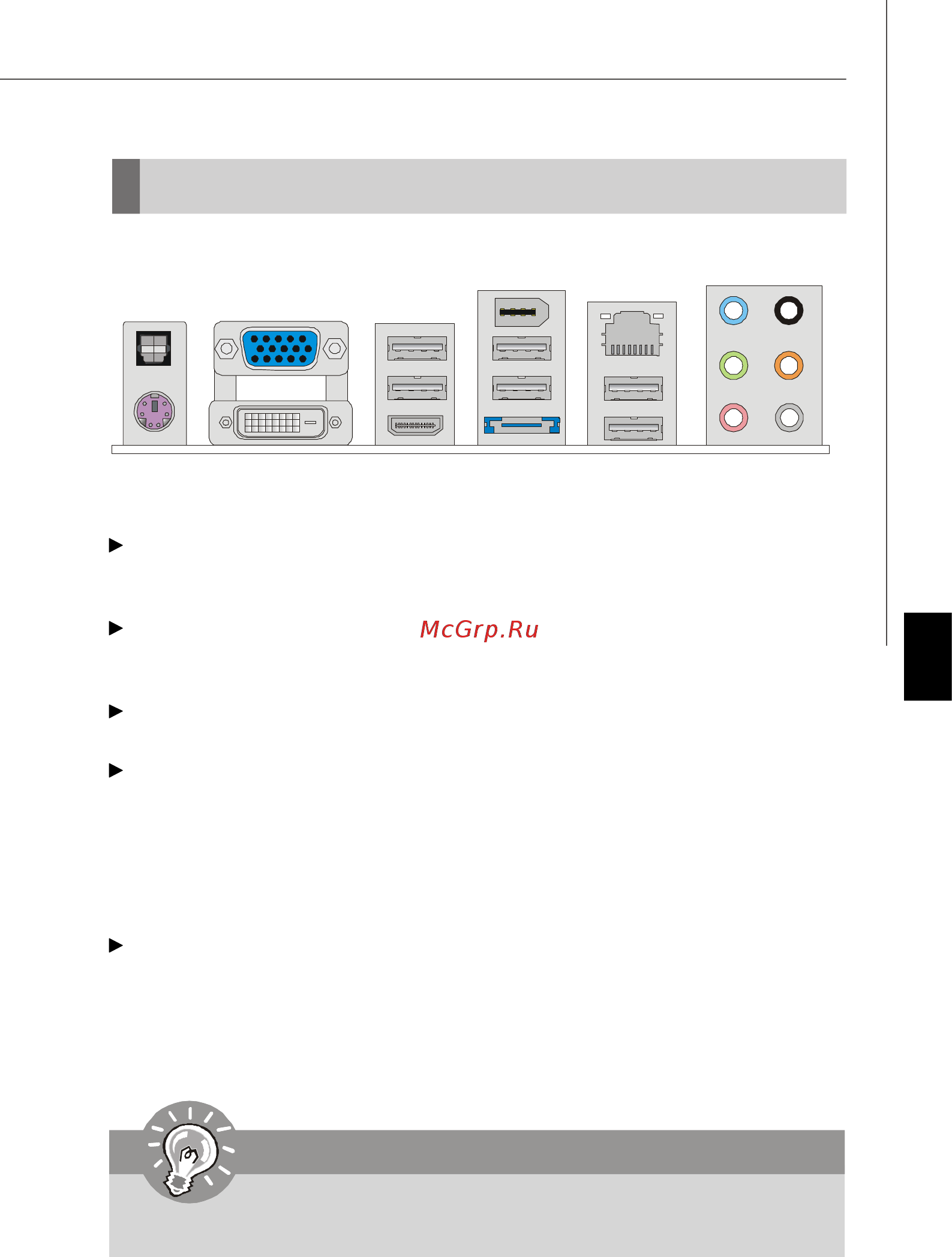

Задняя панель
PS/2 порт Порт USB
Линейный
выход
Линейный
вход
Разъем
LAN
SS-выход
Порт VGA
Optical S/PDIF-Out
Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для
передачи звука в цифровом формате через оптоволоконный кабель.
PS/2 порт
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Порт VGA
Разъем DB15 для подключения монитора.
Порт DVI-D
Коннектор DVI-D (Digital Visual Interface-Digital) позволяет подключить LCD
монитор. Он обеспечивает высокоскоростное цифровое соединение между
компьютером и дисплеем. Для подключения монитора, просто подключите
кабель монитора к коннектору DVI-D, а также убедитесь в том, что другой
конец кабеля правильно соединен с монитором (см. руководство пользователя
монитора для получения дополнительной информации).
Порт HDMI
Мультимедийный интерфейс высокой четкости (HDMI) - это полностью цифровой
аудио/видео интерфейс с возможностью передачи данных в несжатом виде.
Единый кабель HDMI обеспечивает перадачу ТВ-сигнала в любом формате,
включая телевидение стандартной, повышенной и высокой четкости, а также
многоканальное цифровое аудио.
Порт DVI-D Порт HDMI Порт
eSATA
Внимание
Порт eSATA поддерживает только режимы RAID и AHCI (не поддерживает
режим IDE)
Optical
S/PDIF-Out
Порт USB
Порт 1394
(опционально)
Микрофон
RS-выход
CS-выход
