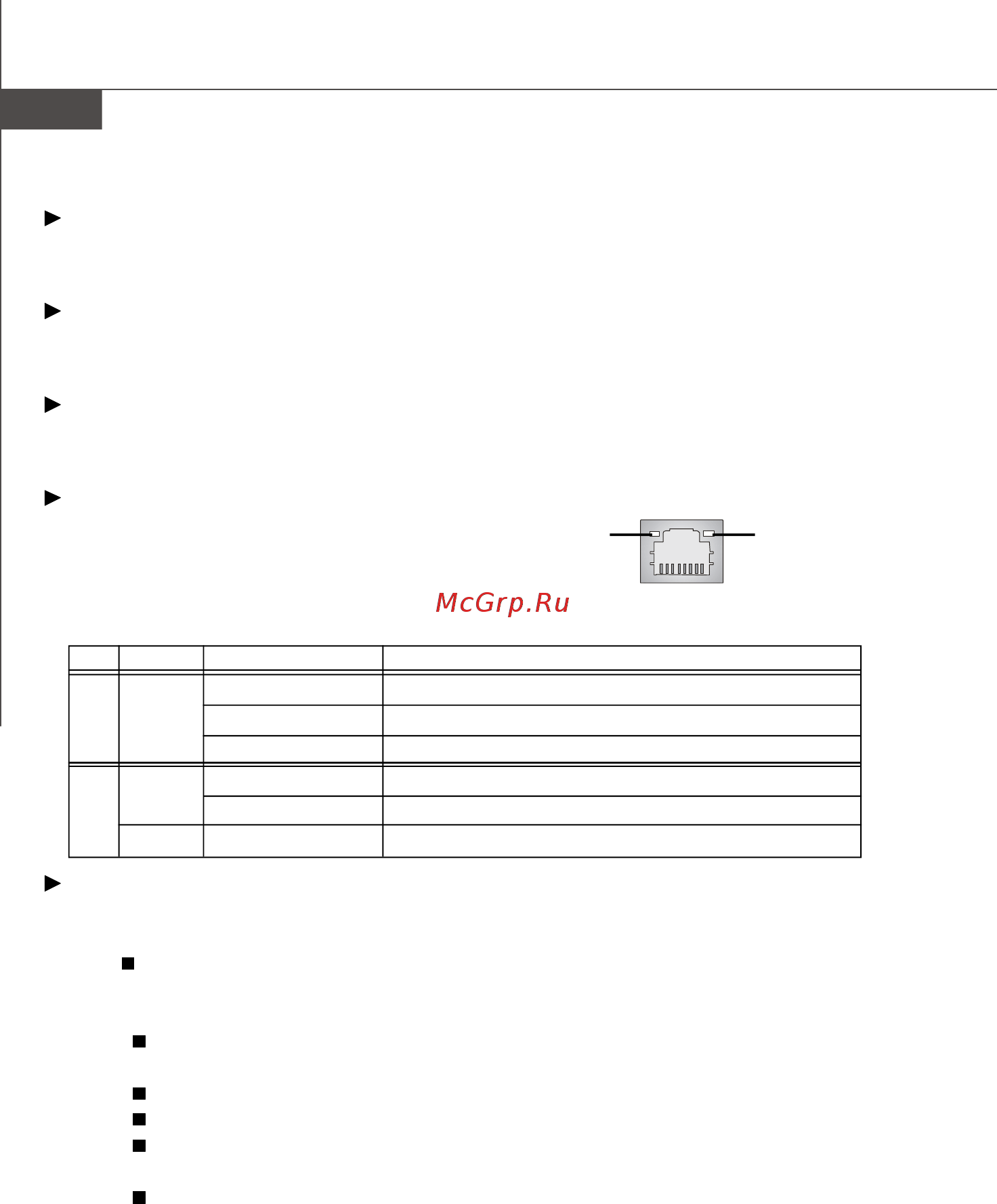

Ru-12
MS-7576 Системная плата
Аудио разъемы
Эти разъемы используются для подключения звуковых устройств. Разъемы,
выполняющие разные функции, имеют различные цвета.
Вход аудио (Голубой) - Линейный вход, используется для
подключения внешего CD проигрывателя,
магнитофона или других звуковых устройств.
Выход аудио (Зеленый) - Линейный выход для подключения
наушников или колонок.
Микрофон (Розовый) - Разъем для подключения микрофона.
Выход RS (Черный) - Выход на задние колонки в режиме 4/ 5.1/ 7.1.
Выход CS (Оранжевый) - Выход на центральную колонку и
сабвуфер в режиме 5.1/ 7.1.
Выход SS (Серый) - Выход на боковые колонки в режиме 7.1.
LED Цвет Состояние LED Описание
Нет LAN соединение не установлено.
Лев. Жёлт . Есть (постоянно) LAN соединение установлено.
Есть (ярче & мигает) Связъ с другим компьютером по LAN.
Зелен. Нет Скорость передачи 10 Мб/с.
Прав. Есть Скорость передачи 100 Мб/с.
Оранж. Есть Скорость передачи 1000 Мб/с.
Порт 1394 (опционально)
Порт IEEE1394 на задней панели позволяет подключать устройства с
интерфейсом IEEE1394.
Порт eSATAA
Этот порт eSATA (External Serial ATA) используется для соединения с внешним
устройством SATA.
Порт USB
USB порт (Universal Serial Bus) позволяет подключать такие USB устройства,
как клавиатура, мышь и т.д.
Разъем LAN
Стандартный разъем RJ-45 для
подключения к локальной
вычислительной сети (LAN). К нему
подключается кабель локальной сети.
Индикатор
соединения
Индикатор
активации
