De-23
Deutsch
ATI CrossFireX
TM
(Multi-GPU) Technologie (für 790GX)
ATI CrossFireX
TM
ist die ultimative Multi-GPU Leistung Spielplattform. Wenn Spiel-
beherrschender Energie ermöglicht, versetzt die ATI CrossFireX
TM
Technologie in die
Lage zwei oder eigenstandige Graphikprozessoren zusammen zu arbeiten, um Sys-
tem Leistung zu verbessern. Die ATI CrossFireX Technologie kann Graphikfähigkeiten
Ihres Systems erweitern. Es erlaubt Ihnen, Graphikpferdestärken Ihres Systems
einzustufen, während Sie es benötigen und stützt bis zwei oder mehr ATI Radeon
TM
HD Graphikkarten und überhaupt bildet dieses die skalierbare Spielplattform. Das
Mainboard kann den Modus CrossFireX
TM
durch Software automatisch detektieren,
deswegen Sie dem CrossFireX
TM
im BIOS nicht aktivieren. Die folgenden D,etails die
2-Weg CrossFireX
TM
Installation.
1. Installieren Sie die die HD Grafikkarte der ATI Radeon
TM
in den ersten PCIE x16
(PCI_E1) Slot und bringen Sie die HD Grafikkarte des ATI Radeon
TM
HD in den
zweiten PCIE x16 (PCI_E4) Slot.
2. Wenn zwei Karten angebracht sind, muss ein CrossFireX
TM
-Videoquerkabel die
goldenen Finger verbinden, die auf die Oberseite von zwei Grafikkarten stehen
(beziehen Sie sich die folgende Abbildung). Zur Beachtung: Obwohl Sie have
zwei Grafikkarten angebracht haben, nur arbeiten die Video-Ausgang auf der
Grafikkarte in den PCI_E1. So müssen Sie nur einen Monitor an die Grafikkarte.

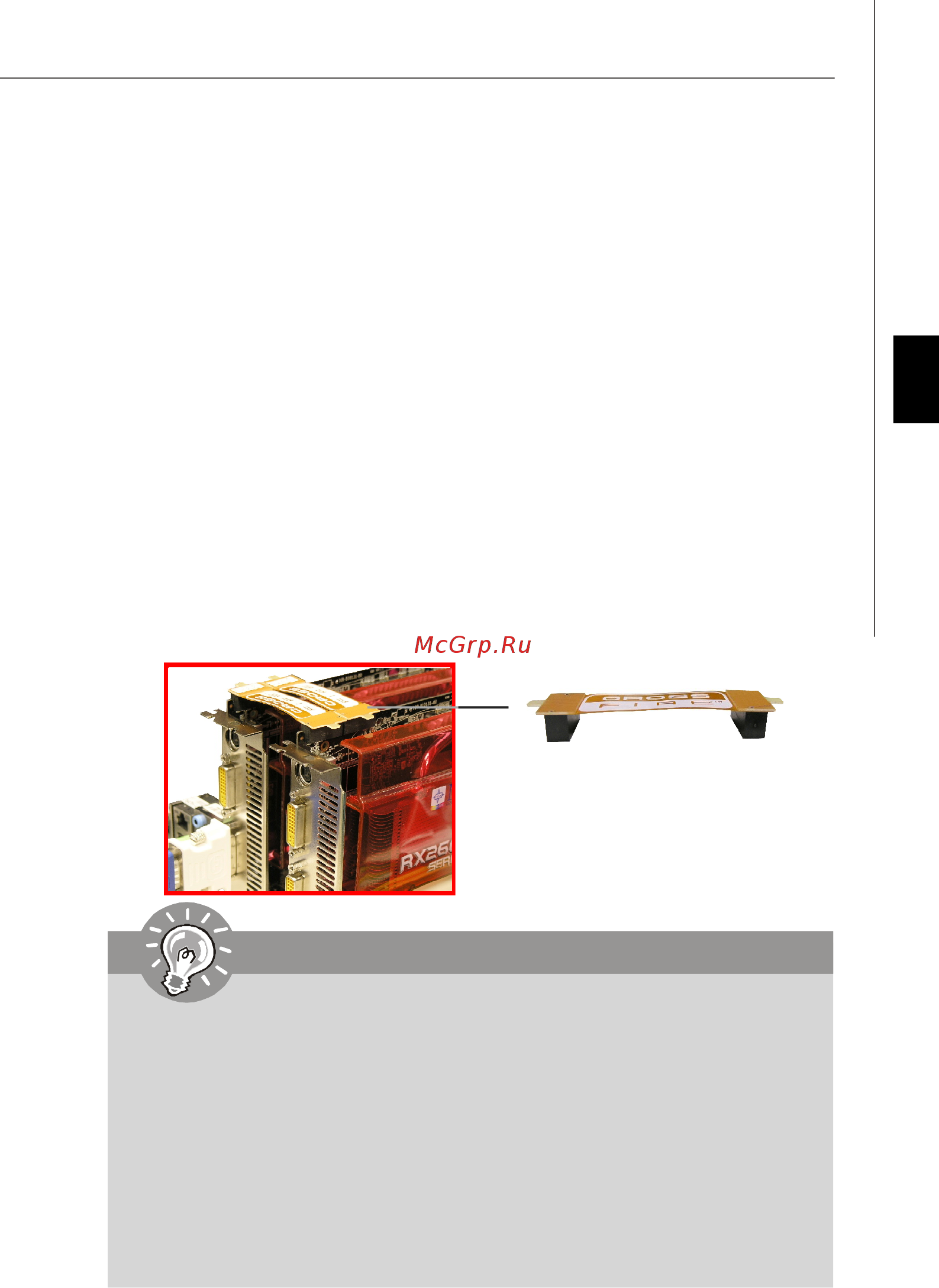

CrossFireX
TM
Video Link Kabel
Wichtig
1. Die Mainboarddarstellungen in diesem Abschnitt dienen lediglich
Demonstrationszwecken. Die Erscheinung Ihres Mainboards kann in
Abhängigkeit vom erworbenen Modell abweichen.
2. Wenn Sie beabsichtigen, ZWEI Grafikkarten für die Modus CrossFireX
einzusetzen, stellen Sie sicher, dass:
a. diese Grafikkarten von identischer Marke und Spezifikationen sind;
b. diese Grafikkarten auf zweier PCI_E1 & PCI_E4 Slots eingebaut sind.
3. Stellen Sie sicher, dass Sie ein richtige Stromversorgung an den
Stromstecker auf der Graphikkarte anschließen, um beständigen Betrieb
der Graphikkarte sicherzustellen.
4. Nur Windows
®
XP with Service Pack 2 (SP2)& Windows
®
XP Professional
x64 Edition & Windows
®
Vista unterstützt die Funktion desCrossFireX
TM
.
