Ru-23
Русский
Технология ATI CrossFireX
TM
(Multi-GPU) (для 790GX)
ATI CrossFireX
TM
обеспечивает возможность создания наиболее мощных multi-
GPU игровых платформ. ATI CrossFireX
TM
позволяет двум или более графическим
процессорам работать вместе для увеличения 3D-производительности и
предоставляет возможность постепенного масштабирования графической
подсистемы, позволяя добавлять дополнительные адаптеры ATI Radeon
TM
HD
по мере необходимости. Системная плата может автоматически определить
наличие конфигурации CrossFireX
TM
программными средствами, поэтому
дополнительных настроек в BIOS не требуется. Следуйте данным указаниям
для создания системы CrossFireX
TM
из двух видеокарт.
1. Установите одну видеокарту ATI Radeon
TM
HD в первый PCIE x16 (PCI_E1)
слот, затем установите другую карту ATI Radeon
TM
HD во второй PCIE x16
(PCI_E4) слот.

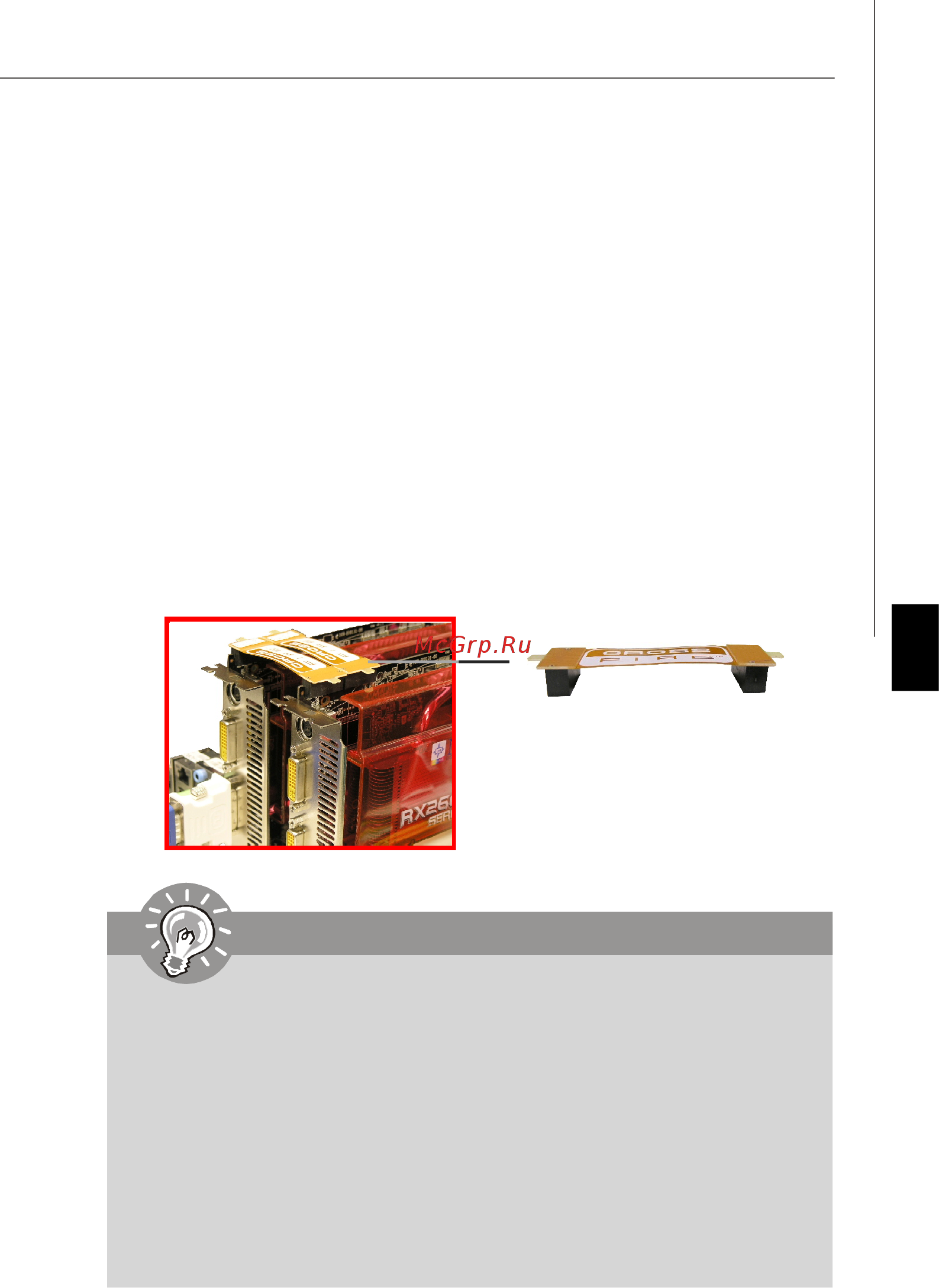

2. Установите мостик CrossFireX
TM
на контактные разъемы вверху видеокарт
(смотрите изображение ниже). Обратите внимание, что хотя у вас
установлены две или более видеокарт, работают только видеовыходы на
ведущей карте, поэтому монитор следует подключать только к ней.
Кабель CrossFireX
TM
видеосвязи
Внимание
1. Фотографии системной платы в этом разделе приведены только для
демонстрации. Вид системной платы может варьировать в
зависимости от купленной модели.
2. Если вы собираетесь установить Две видиокарты в режиме
CrossFireX
TM
, убедитесь в том, что:
a. эти видеокарты сделаны одним производителем и имеют
одинаковые спецификации;
b. эти видеокарты установлены в слотах PCI_E1 & PCI_E4.
3. Убедитесь, что у вас обеспечено достаточное питание через
дополнительный разъем питания на видеокарте для обеспечения ее
стабильной работы.
4. Функция CrossFireX
TM
поддерживается только в Windows
®
XP Service
Pack 2 (SP2), Windows
®
XP Professional x64 Edition и Windows
®
Vista.
