GRAPHITE 58G491 [75/100] Priprema za rad
![GRAPHITE 58G491 [75/100] Priprema za rad](/views2/1382115/page75/bg4b.png)
75

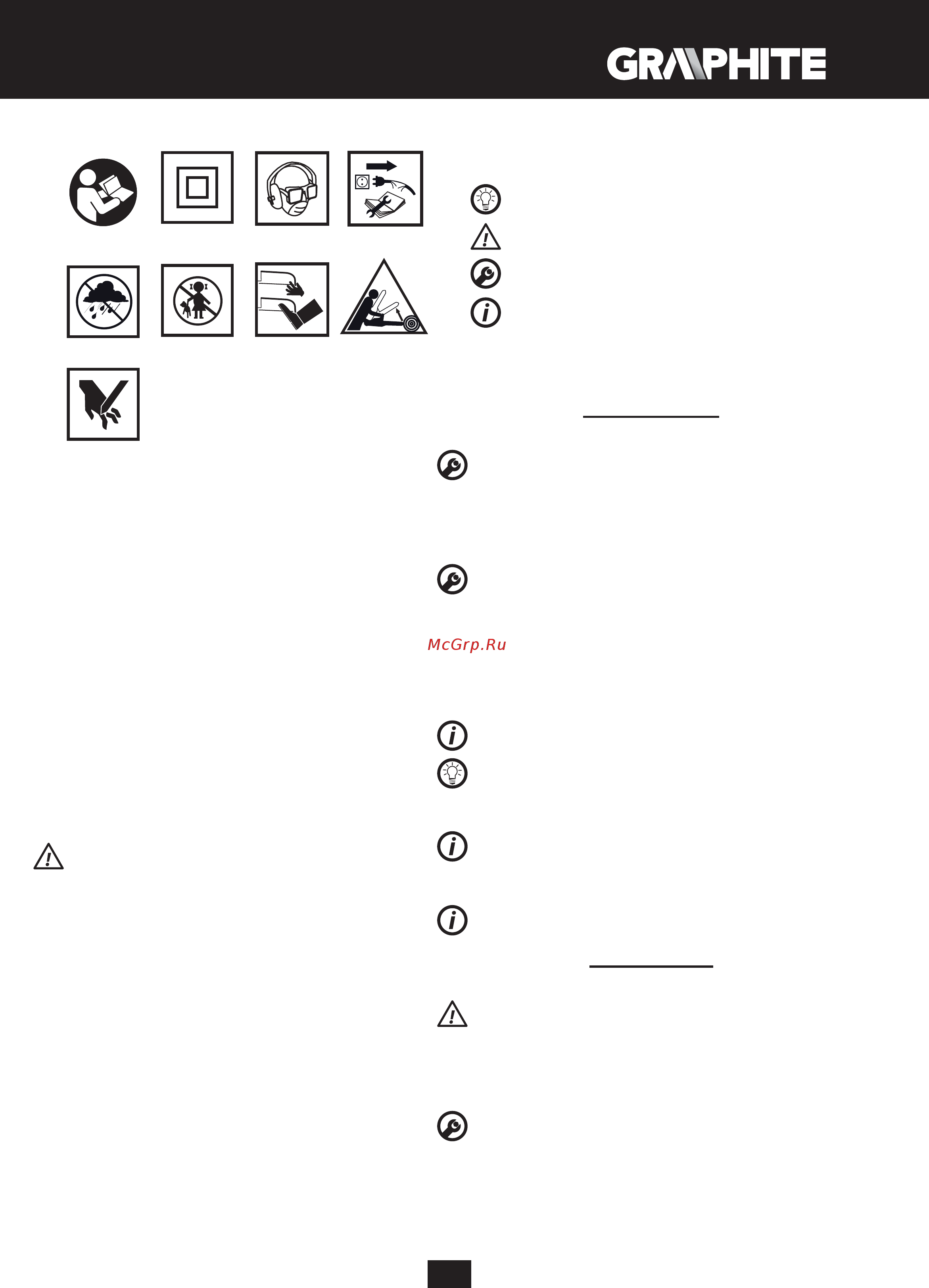

Objašnjenje korišćenih piktograma:
1
5
2
6
34
78
9
1. Pročitaj uputstvo za upotrebu, pridržavaj se upozorenja i saveta
za bezbednost.
2. Uređaj sa izolacijom druge klase
3. Koristiti sredstva za ličnu zaštitu (zaštitne naočari, zaštitu za
sluh, masku protiv prašine)
4. Isključiti strujni kabl pre početka operacija servisiranja i
popravke.
5. Čuvati od kiše.
6. Deci je zabranjen pristup uređaju.
7. Ne približavaj udove elementima za sečenje!
8. Opasnost od trzaja.
9. Pažnja opsasnost od povreda ruku, sečenja prstiju.
IZRADA I NAMENA
Kružna testera je ručni tip elektrouređaja sa izolacijom II klase. Puni
se preko jednofaznog motora. Elektrouređaji tog tipa u širokoj su
upotrebi za sečenje drva i materijala sličnih drvetu. Zabranjeno
je koristiti je za sečenje drva za ogrev. Pokušaji upotrebe testere
za druge vrste poslova, osim onih koji su opisani, tretiraće se
kao nepravilna upotreba. Testeru treba koristiti isključivo sa
odgovarajućim pločama za sečenje, sa zubima koja su od legure
karbida metala. Kružna testera je projektovana za lake poslove u
uslužnim radionicama ili za veliki broj poslova iz oblasti samostalne
amaterske delatnosti (majstorisanje).
Zabranjeno je koristiti elektrouređaj suprotno od njegove
namene.
OPIS GRAFIČKIH STRANA
Dole data numeracija odnosi se na elemente uređaja koji su
predstavljeni na grafičkim stranama datog uputstva.
1. Crevni priključak za odvod prašine
2. Gornja zaštita
3. Kontrolna signalizacija priključenja napona
4. Ručica donje zaštite
5. Ručica za blokadu postavljanja postolja
6. Ručica blokade paralelne vođice
7. Linija sečenja za 45°
8. Linija sečenja za 0°
9. Postolje
10. Ploča za sečenje
11. Podloga za prsten
12. Pričvrsni šraf ploče za sečenje
13. Donaj zaštita
14. Prednja drška
15. Starter
16. Taster blokade startera
17. Prednja drška
18. Ručica blokade dubine sečenja
19. Taster blokade vretena
20. Poklopac ugljenih četki
23. Paralelna vođica
* Mogu se pojaviti razlike između crteža i proizvoda.
OPIS KORIŠĆENIH GRAFIČKIH ZNAKOVA
PAŽNJA
UPOZORENJE
MONTIRANJE/SASTAVLJANJE
INFORMACIJA
OPREMA I DODACI
1. Paralelna vođica - 1 kom.
2. Inbus ključ - 1 kom.
PRIPREMA ZA RAD
POSTAVLJANJE DUBINE SEČENJA
Dubinu sečenja pod pravim uglom moguće je regulisati u opsegu
od 0 do 55 mm.
• Popustiti ručicu za blokadu dubine sečenja (18).
• Postaviti željenu dubinu sečenja (koristeći skalu).
• Blokirati ručicu za blokadu dubine sečenja (18) (slika A).
MONTIRANJE VOĐICE ZA PARALELNO SEČENJE
Pri sečenju materijala na uske komade potrebno je koristiti
paralelnu vođicu. Vođica može da se prčvrsti sa desne ili leve strane
elektrouređaja.
• Otpustiti ručicu za blokadu paralelne vođice (6).
• Postaviti graničkin paralelne vođice (23) u dva otvora na postolju
testere (9).
• Postaviti željenu dubinu sečenja (koristeći skalu).
• Pričvrstiti paralelnu vođicu (23) uz pomoć ručice za blokadu
paralelene vođice (6) (slika B).
Paralelna vođica (23) može da se koristi i za koso sečenje u opsegu
od 0
0
do 45
0
.
Nikada se ne sme dozvoliti da iza testere koja radi stoji ruka ili
prsti. U slučaju da dođe do pojave trzaja, testera može da dođe do
ruke što može izazvati teške telesne povrede.
OTVARANJE DONJE ZAŠTITE
Donja zaštita (13) ploče za sečenje (10) podleže automatskom
pomeranju u meri kontakta sa sečenim materijalom. Da bi je ručno
pomerili potrebno je pomaknuti ručicu donje zaštite (4).
ODVOĐENJE PRAŠINE
Kružna testera poseduje crevni priključak za odvod prašine (1) koji
omogućava uklanjanje prašine i iverja koje nastaje u toku sečenja.
RAD / POSTAVKE
UKLJUČIVANJE / ISKLJUČIVANJE
Napon mreže mora odgovarati visini napona koji je dat na
nominalnoj tablici testere. Prilikom uključivanja testeru treba
držati obema rukama, pošto obrtni momenat motora može
uzrokovati ne kontrolisani obrt elektrouređaja.
Potrebno je zapamtiti da nakon isključenja testere, njeni pokretni
elementi okreću se još neko vreme.
Testera poseduje taster za blokadu startera (16) koji obezbeđuje od
slučajnog pokretanja.
Uključivanje:
• Pritisnuti taster za blokadu startera (16) (slika C).
• Pritisnuti taster startera (15).
Isključivanje:
• Otpustiti pritisak sa tastera startera (15).
