GRAPHITE 58G491 [32/100] A munka előkészítése
![GRAPHITE 58G491 [32/100] A munka előkészítése](/views2/1382115/page32/bg20.png)
32

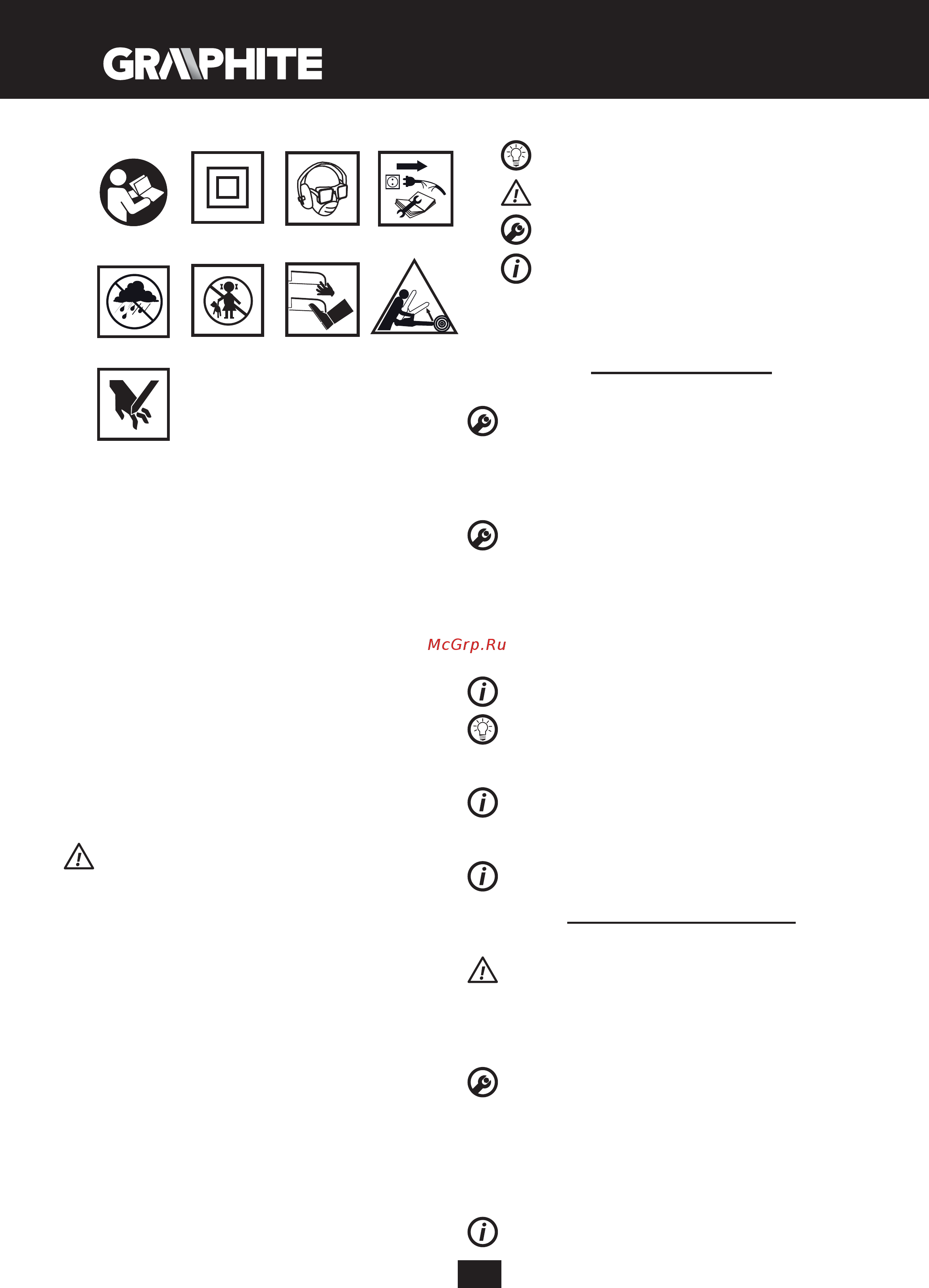

Az alkalmazott jelzések magyarázata:
1
5
2
6
34
78
9
1. Olvassa el a használati utasítást, tartsa be a benne található
figyelmeztetéseket és biztonsági szabályokat!
2. A berendezés II. érintésvédelmi osztályú.
3. Alkalmazza az egyéni védőeszközöket (védőszemüveget,
hallásvédő eszközt, arcmaszkot)
4. Karbantartás, javítás megkezdése előtt húzza ki a hálózati
csatlakozódugót az aljzatból.
5. Óvja az esőtől.
6. Gyerekeket ne engedje a berendezéshez.
7. Ne közelítse a végtagjait a vágó részekhez!
8. Visszarúgásból eredő veszély.
9. Vigyázat, kéz sérülésének, ujjak levágásának veszélye
FELÉPÍTÉSE ÉS RENDELTETÉSE
A körfűrész II. érintésvédelmi osztályba sorolt elektromos kézi
szerszám. A berendezés meghajtását egyfázisú, kommutátoros
elektromotor végzi. Az ilyen típusú elektromos szerszámokat széles
körben alkalmazzák fa és fa származású anyagok vágásához. Ne
használja tűzifa aprítására. A fűrész megadottaktól eltérő célra
történő alkalmazása rendeltetésellenes használatnak minősül A
fűrészgépet kizárólag a hozzá alkalmas, vídiabetétes fogazatú
fűrésztárcsával szabad használni. A körfűrész egyszerű munkához
szolgáltatói műhelyekben, valamint bárminemű önálló amatőr
(barkács) munkákhoz került megtervezésre.
Tilos az elektromos szerszámot rendeltetésétől eltérő célra
alkalmazni.
AZ ÁBRÁK LEÍRÁSA
Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái
szerinti jelöléseit követi.
1. Porelvezető csonk
2. Felső védőborítás
3. Feszültség csatlakoztatását jelző kijelző
4. Alsó védőborítás emelőkarja
5. Szög beállító rögzítőcsavar
6. Párhuzamos vezetősín rögzítő csavar
7. Vágási vonal mutató 45°-os vágáshoz
8. Vágási vonal mutató 0°-os vágáshoz
9. Talp
10. Vágó tárcsa
11. Rögzítőgyűrű alátét
12. Vágókorong rögzítő csavar
13. Alsó védőborítás
14. Első markolat
15. Kapcsoló
16. Kapcsoló blokád gomb
17. Fő markolat
18. Vágási mélység határoló kar
19. Orsózár gomb
20. Szénkefetartó fedél
23. Párhuzamos vezetősín
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
TÁJÉKOZTATÓ
TARTOZÉKOK ÉS KIEGÉSZÍTŐK
1. Párhuzamos vezetősín - 1 db
2. Hatlapú kulcs - 1 db
A MUNKA ELŐKÉSZÍTÉSE
VÁGÁSMÉLYSÉG BEÁLLÍTÁSA
A vágási mélységet az egyenes szögben történő vágásnál 0 - 55 mm
között lehet szabályozni.
• Lazítsa meg a vágási mélység rögzítő karját (18).
• Állítsa be a kívánt vágási mélységet (a skála kihasználásával).
• Rögzítse a vágási mélység kart (18) (A ábra).
A PÁRHUZAMVEZETŐ FELSZERELÉSE
A munkadarab vékony darabokra vágásánál használja a
párhuzamvezetőt. A párhuzamvezető az elektromos szerszám jobb
vagy bal oldalán felszerelhető.
• Lazítsa meg a párhuzamvezető (6) marokcsavarját.
• Helyezze be párhuzamvezető lécet (23) a körfűrész talpában levő
két nyílásba (9).
• Állítsa be a kívánt távolságát (a skála kihasználásával).
• Rögzítse a párhuzamvezetőt (23) a párhuzamvezető
marokcsavarjával (6) (B ábra).
A párhuzamvezető (23) ferde vágásnál is alkalmazható, 0
0
és 45
0
fok
között.
Ügyeljen rá, hogy a működésben levő körfűrész mögé ne kerüljön
a keze vagy az ujja. A visszarúgás esetén a körfűrész a kézre eshet
le, ami komoly testi sérüléshez vezethet.
AZ ALSÓ VÉDŐBORÍTÁS KINYITÁSA
A fűrésztárcsa (10) alsó védőborítása (13) a vágott anyaggal
érintkezve automatikusan elhúzódik. Az alsó védőborítás kézzel is
elhúzható az alsó védőborítás emelőkarjával (4).
PORELVEZETÉS
A körfűrés porelvezető csonkkal (1) rendelkezik, mely lehetővé teszi
a vágás közben keletkező forgács és por elvezetését.
MUNKAVÉGZÉS / BEÁLLÍTÁSOK
BE- ÉS KIKAPCSOLÁS
A hálózati feszültségnek meg kell egyeznie a fűrészgép
gyári adattábláján feltüntetett feszültséggel. A körfűrészt a
bekapcsolásakor fogja két kézzel, mert a motor forgatónyomatéka
az elektromos szerszám hírtelen elfordulását okozhatja.
Emlékezzen rá, hogy a körfűrész kikapcsolása után annak mozgó
részei még egyb ideig forgásban vannak.
A körfűrész a véletlen elindítás ellen védő biztonsági kapcsolóval
(16) rendelkezik.
Bekapcsolás:
• Nyomja be az indító kapcsoló biztonsági reteszét (16) (G ábra).
• Nyomja meg a kapcsolót (15).
Kikapcsolás:
• Engedje fel az indítókapcsoló gombját. (15).
FESZÜLTSÉG CSATLAKOZTATÁSÁT JELZŐ KIJELZŐ
A körfűrész hálózati aljzatba csatlakoztatásakor a feszültség csatla-
koztatását jelző kijelző (3) világítani kezd.
