89
ATTENZIONE! Il dispositivo non deve essere utilizzato per
condurre lavori all'aperto.
Nonostante la progettazione sicura dell'elettroutensile, l'utilizzo
di sistemi di protezione e di misure di protezione supplementari,
sussiste sempre il rischio residuo di lesioni durante il lavoro.

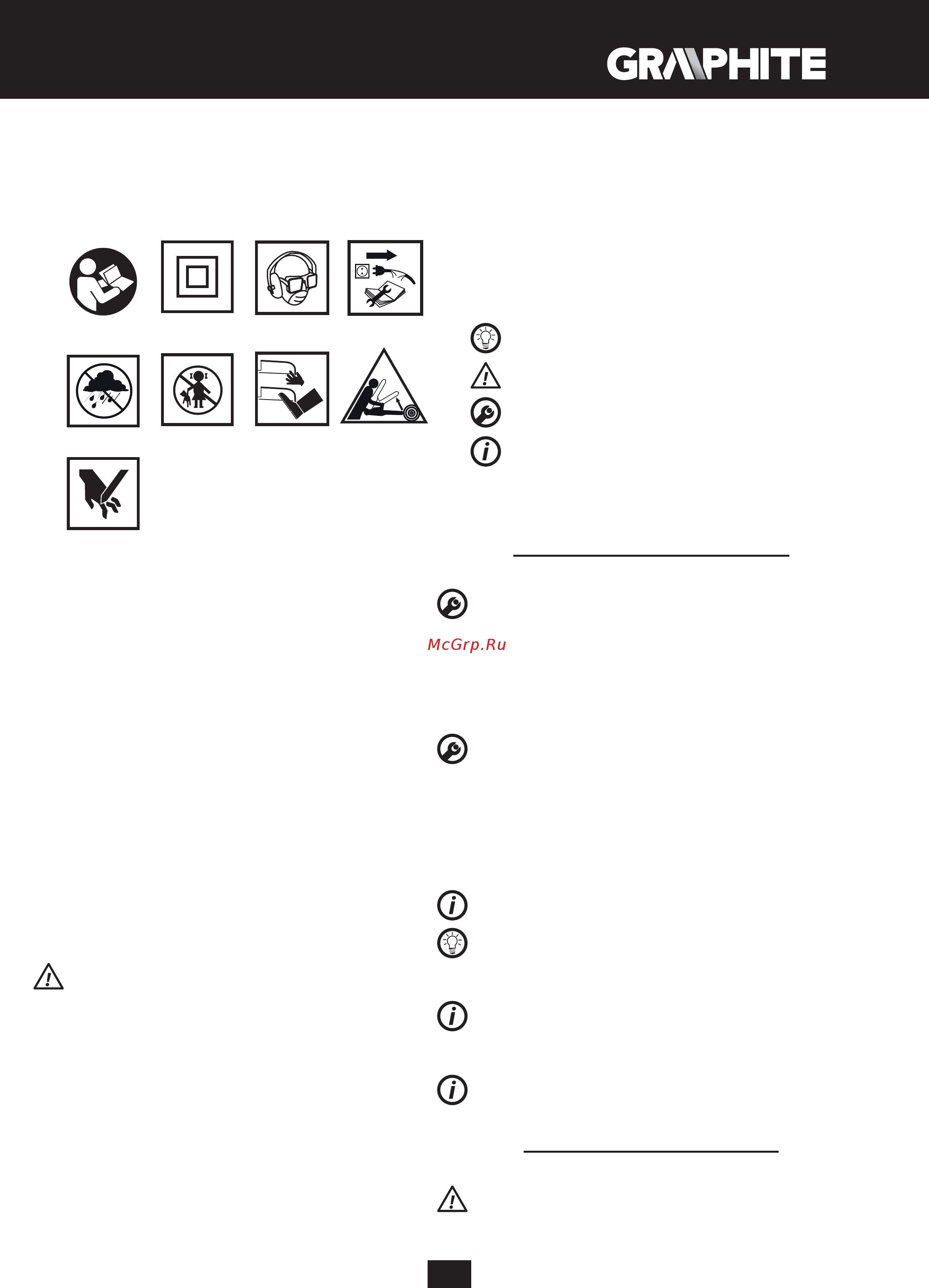

Legenda dei pittogrammi utilizzati:
1
5
2
6
34
78
9
1. Leggere il manuale d’uso, osservare le avvertenze e le istruzioni
di sicurezza ivi contenute.
2. Dispositivo di seconda classe di isolamento.
3. Utilizzare dispositivi di protezione individuale (occhiali di
sicurezza, dispositivi di protezione dell'udito, maschera
antipolvere)
4. Scollegare il cavo di alimentazione prima di eseguire operazioni
di manutenzione o riparazioni.
5. Proteggere contro la pioggia.
6. Tenere il dispositivo lontano dalla portata dei bambini.
7. Tenere mani e piedi lontano dagli elementi taglienti!
8. Rischio di contraccolpo.
9. Rischio di lesioni della mano, amputazione delle dita.
CARATTERISTICHE ED APPLICAZIONI
La sega circolare è un elettroutensile manuale di II classe di
isolamento. Il dispositivo è azionato da un motore a spazzole
monofase a corrente alternata. Questo tipo di elettroutensile è
ampiamente utilizzato per il taglio di legno e materiali a base di
legno. Il dispositivo non deve essere utilizzato per tagliare legna
da ardere. Tentativi di utilizzo della sega circolare per scopi diversi
da quanto indicato verranno considerati come uso non conforme.
La sega circolare deve essere utilizzata esclusivamente con lame
adatte, con denti dotati di placchette al carburo di tungsteno. La
sega circolare è stata progettata per lavori leggeri e per tutti i lavori
di carattere amatoriale (bricolage).
È vietato utilizzare l'elettroutensile in modo non conforme alla sua
destinazione d'uso.
DESCRIZIONE DELLE PAGINE CONTENENTI ILLUSTRAZIONI
La numerazione che segue si riferisce ai componenti
dell'elettroutensile presentati nelle pagine del presente manuale
contenenti illustrazioni.
1. Raccordo per l'asportazione della polvere
2. Coprilama superiore
3. Spia di segnalazione del collegamento della tensione
4. Leva del coprilama inferiore
5. Manopola di blocco della regolazione della piastra di base
6. Manopola di fissaggio della guida parallela
7. Indicatore della linea di taglio a 45°
8. Indicatore della linea di taglio a 0°
9. Piastra di base
10. Lama
11. Rondella flangiata
12. Vite di fissaggio della lama
13. Coprilama inferiore
14. Impugnatura anteriore
15. Interruttore di accensione
16. Pulsante di blocco dell'interruttore
17. Impugnatura principale
18. Leva di blocco della regolazione della profondità di taglio
19. Pulsante di blocco dell'alberino
20. Coperchio delle spazzole in grafite
23. Guida parallela
* Possono avere luogo differenze tra il disegno e il prodotto.
DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI
ATTENZIONE
AVVERTENZA
MONTAGGIO / REGOLAZIONE
INFORMAZIONI
EQUIPAGGIAMENTO ED ACCESSORI
1. Guida parallela - 1 pz.
2. Chiave esagonale - 1 pz.
PREPARAZIONE AL FUNZIONAMENTO
REGOLAZIONE DELLA PROFONDITÀ DI TAGLIO
La profondità di taglio perpendicolare può essere regolata nella
gamma da 0 do 55 mm
• Allentare la leva di blocco della regolazione della profondità di
taglio (18).
• Regolare la profondità di taglio desiderata (utilizzando la scala).
• Bloccare la leva di blocco della regolazione della profondità di
taglio (18) (g. A).
INSTALLAZIONE DELLA GUIDA PER IL TAGLIO PARALLELO
Durante il taglio del materiale in pezzi stretti, utilizzare la guida
parallela. La guida può essere installata sul lato destro o sinistro
dell'elettroutensile.
• Allentare la manopola di blocco della guida parallela (6).
• Inserire la barra della guida parallela (23) nei due fori presenti sulla
piastra di base della sega circolare (9).
• Regolare la profondità di taglio desiderata (utilizzando la scala).
• Montare la guida parallela (23) utilizzando la manopola di blocco
della guida parallela (6) (g. B).
La guida parallela (23) può essere utilizzata anche per il taglio
inclinato nel gamma da 0
0
a 45
0
.
Non posizionare mai la mano o le dita dietro la sega circolare in
funzione. In caso di contraccolpi la sega circolare potrebbe cadere
sulla mano, esponendo così al rischio di gravi lesioni.
APERTURA DEL COPRILAMA INFERIORE
Il coprilama inferiore (13) della lama (10) viene aperto
automaticamente a seguito del contatto con il materiale tagliato. Per
spostarlo manualmente, spostare la leva del coprilama inferiore (4).
ASPORTAZIONE DELLA POLVERE
La sega circolare è dotata di un raccordo di aspirazione della polvere
(1) che consente l'aspirazione dei trucioli e della polvere sorti
durante il taglio.
FUNZIONAMENTO / REGOLAZIONE
ACCENSIONE / SPEGNIMENTO
La tensione di rete deve corrispondere al valore di tensione
indicato sulla targhetta nominale della sega circolare. Durante la
messa in funzione della sega circolare, questa deve essere tenuta
con entrambe le mani, in quanto la coppia del motore potrebbe
causare una rotazione incontrollata dell'elettroutensile.
