45

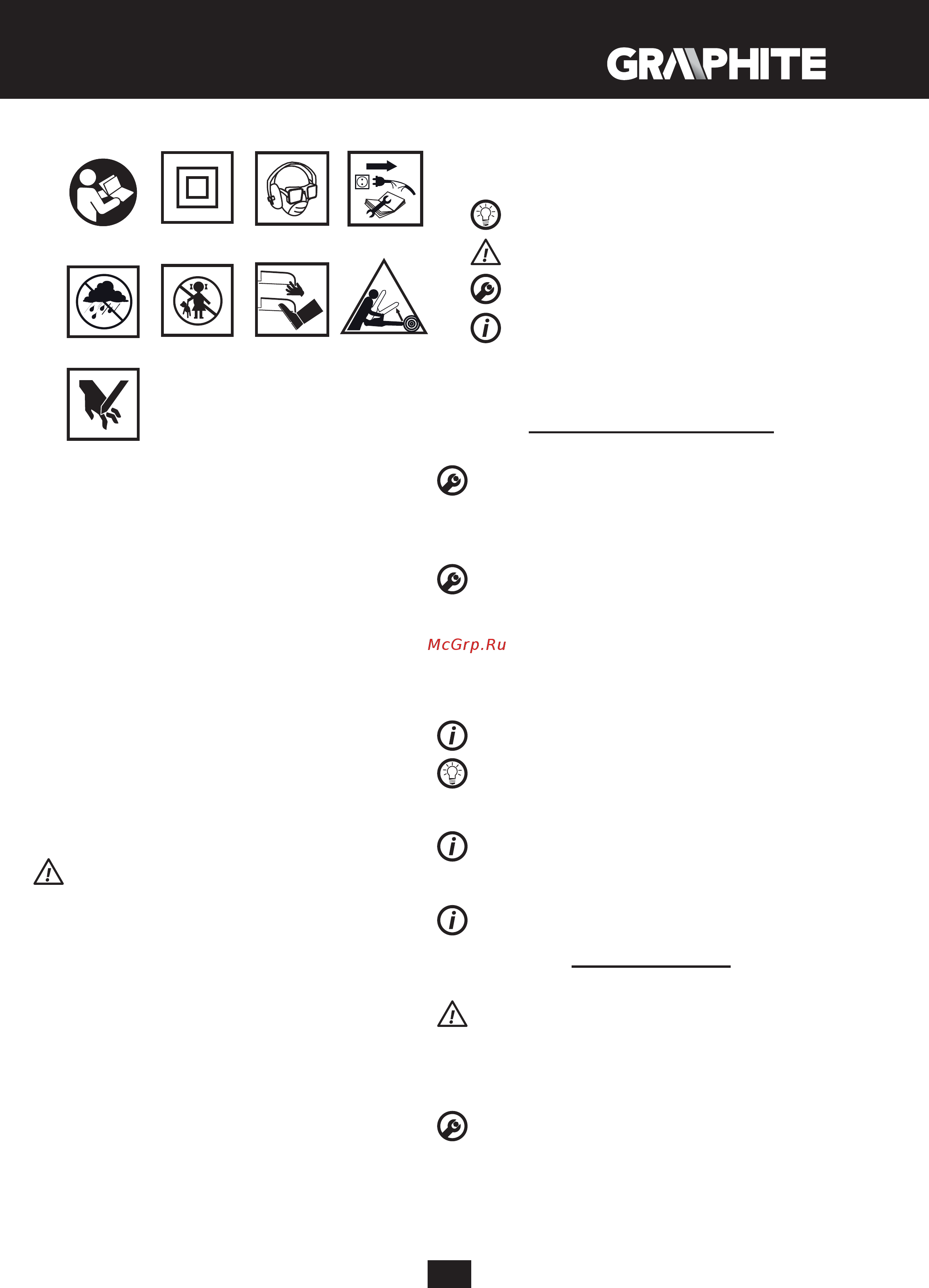

Vysvetlenie použitých piktogramov:
1
5
2
6
34
78
9
1. Prečítajte si návod na obsluhu, dodržiavajte výstrahy a
bezpečnostné pokyny, ktoré sa v ňom nachádzajú.
2. Zariadenie s izoláciou druhej triedy.
3. Používajte prostriedky osobnej ochrany (chrániče očí, ochranu
sluchu, ochrannú masku proti prachu)
4. Skôr, ako začnete činnosti súvisiace s údržbou alebo opravou
zariadenia, odpojte napájací kábel.
5. Chráňte pred dažďom.
6. Zabráňte prístupu detí do blízkosti zariadenia.
7. Ruky a nohy udržiavajte v bezpečnej vzdialenosti od rezných
častí!
8. Nebezpečenstvo v dôsledku spätného odrazu.
9. Pozor, hrozí riziko zranenia rúk, odseknutia prstov
KONŠTRUKCIA A POUŽITIE
Okružná píla je elektrickým náradím ručného typu s izoláciou 2.
triedy. Je poháňaná jednofázovým komutátorovým motorom.
Elektrické náradia tohto typu majú široké použitie na vŕtanie otvorov
do dreva a materiálov na báze dreva. Nepoužívajte ju na pílenie
palivového dreva. Pokusy použiť pílu na iné ciele, ako je uvedené,
budú považované za nevhodné používanie. Pílu používajte
výhradne s vhodnými pílovými kotúčmi, so zubami s doštičkami zo
spekaného karbidu. Okružná píla bola navrhnutá na ľahké práce v
obslužných dielňach a takisto na všetky práce v rámci samostatného
domáceho majstrovania.
Elektrické náradie nepoužívajte v rozpore s účelom, na ktorý bolo
vyrobené.
VYSVETLIVKY KU GRAFICKEJ ČASTI
Nasledujúce číslovanie sa vzťahuje na časti zariadenia zobrazené v
grafickej časti tohto návodu.
1. Hrdlo na odvádzanie prachu
2. Vrchný kryt
3. Kontrolka signalizujúca pripojenie napätia
4. Páčka spodného krytu
5. Aretačné koliesko na nastavovanie pätky píly
6. Aretačné koliesko paralelného vodidla
7. Indikátor línie rezania pre 45° uhol
8. Indikátor línie rezania pre 0° uhol
9. Pätka
10. Pílový kotúč
11. Manžetová podložka
12. Upevňovacia skrutka pílového kotúča
13. Spodný kryt
14. Predná rukoväť
15. Spínač
16. Aretačné tlačidlo spínača
17. Hlavná rukoväť
18. Aretačná páčka hĺbky rezu
19. Aretačné tlačidlo vretena
20. Kryt uhlíkovej kefky
23. Paralelné vodidlo
* Obrázok s výrobkom sa nemusia zhodovať.
VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK
UPOZORNENIE
VÝSTRAHA
MONTÁŽ / NASTAVENIA
INFORMÁCIA
VYBAVENIE A PRÍSLUŠENSTVO
1. Paralelné vodidlo - 1 ks
2. Hexagonálny kľúč - 1 ks
PRED UVEDENÍM DO PREVÁDZKY
NASTAVENIE HĹBKY REZANIA
Hĺbku kolmého rezu možno regulovať v rozpätí od 0 do 55 mm
• Uvoľnite aretačnú páčku hĺbky rezu (18).
• Nastavte požadovanú hĺbku rezu (pomocou stupnice).
• Zablokujte aretačnú páčku hĺbky rezu (18) (obr. A).
MONTÁŽ PARALELNÉHO VODIDLA
Pri rezaní materiálu na úzke kúsky používajte paralelné vodidlo.
Vodidlo môže byť upevnené z pravej alebo ľavej strany elektrického
náradia.
• Uvoľnite aretačné koliesko paralelného vodidla (6).
• Lištu paralelného vodidla (23) vložte do obidvoch otvorov v pätke
píly (9).
• Nastavte požadovanú vzdialenosť (pomocou stupnice).
• Paralelné vodidlo (23) upevnite pomocou aretačného kolieska
paralelného vodidla (6) (obr. B).
Paralelné vodidlo (23) možno použiť aj na šikmé rezanie v rozpätí
od 0
0
do 45
0
.
V žiadnom prípade za pracujúcu pílu nevkladajte ruku alebo prsty.
V prípade, že by došlo k spätnému rázu, môže píla spadnúť na
ruku, čo môže spôsobiť vážne zranenie.
VYCHYĽOVANIE SPODNÉHO KRYTU
Spodný kryt (13) pílového kotúča (10) podlieha automatickému
vychyľovaniu v závislosti od kontaktu s rezaným materiálom. Na jeho
ručné odsúvanie presuňte páčku spodného krytu (4).
ODVÁDZANIE PRACHU
Kotúčová píla je vybavená hrdlom na odvádzanie prachu (1), ktoré
umožňuje odvádzanie pilín a prachu vznikajúcich pri rezaní.
PRÁCA / NASTAVENIA
ZAPÍNANIE / VYPÍNANIE
Napätie v sieti musí zodpovedať hodnote el. napätia uvedenej
na popisnom štítku píly. Pri uvádzaní píly do chodu držte pílu
obidvoma rukami, vzhľadom na to, že moment otáčania motora
môže spôsobiť nekontrolovaný obrat elektrického náradia.
Nezabúdajte na to, že po vypnutí píly jej pohyblivé časti ešte istý
čas rotujú.
Píla je vybavená aretačným tlačidlom spínača (16), ktoré zabraňuje
náhodnému uvedeniu prístroja do chodu.
Zapínanie:
• Stlačte aretačné tlačidlo spínača (16) (obr. C).
• Stlačte tlačidlo spínača (15).
Vypínanie:
• Uvoľnite tlak na tlačidlo spínača (15).
