3 Устройство и работа прибора
—————————————————————————————————————————————
24
Дискретное ВУ – электромагнитное реле, транзисторная оптопара, оптосимистор –
используется для управления (включения/выключения) нагрузкой либо непосредственно, либо
через более мощные управляющие элементы, такие как пускатели, твердотельные реле,
тиристоры или симисторы.
Электромагнитное реле (выход Р) предназначено для коммутации силовых цепей
напряжением не более 250 В и рабочим током не более 8 А (см. рисунки Б.7, Б8).
Транзисторная оптопара (выход К) применяется, как правило, для управления
низковольтным реле (не более 60 В при токе не более 400 мА). Во избежание выхода из строя
транзистора из-за большого тока самоиндукции параллельно обмотке внешнего реле
необходимо устанавливать диод VD1 (см. рисунок Б.9).
Транзисторный ключ (выход Т) предназначен для прямого подключения к прибору в
качестве нагрузки твердотельного реле (выходное напряжение от 4 до 6 В, постоянный ток не
более 25 мА) (см. рисунок Б.12).
Внимание! Максимальная длина соединительного кабеля между прибором с выходом Т и
твердотельным реле не должна превышать 3 м.
Оптосимистор (выход С) имеет внутреннюю схему перехода через ноль и включается в
цепь управления мощного симистора или пары встречно-параллельно включенных тиристоров
через ограничивающий резистор R1 (см. рисунки Б.10, Б.11). Величина сопротивления
резистора определяет ток управления симистора. Нагрузочная способность выхода – ток не
более 50 мА при переменном напряжении не более 250 В.
Для предотвращения пробоя тиристоров из-за высоковольтных скачков напряжения в сети
к их выводам рекомендуется подключать фильтрующую RC цепочку (R2C1).
Дискретное ВУ («Р», «К», «С», «Т») имеет два мгновенных состояния: «вкл.» и «выкл.».
Аналоговое ВУ представляет собой цифро-аналоговый преобразователь, позволяющий
формировать аналоговый сигнал постоянного тока или напряжения.
Формирователь токового сигнала (выход И) преобразует на активной нагрузке Rн
значение на выходе в токовый сигнал 4...20 мА (см. рисунок 3.6).
ВУ питается от внешнего либо
встроенного источника питания постоянного
напряжения. Сопротивление нагрузки Rн
зависит от напряжения источника питания
Uп и выбирается из графика (см.
рисунок 3.7). В том случае, если для
измерения токового сигнала используется
измерительный шунт Rи и его номинал
меньше необходимого сопротивления
нагрузки, используется добавочный ограничивающий резистор Rогр, сопротивление которого
вычисляется из соотношения:
Rогр = Rн – Rи
Типовые соотношения: Uп = 12 В, Rн = Rи = 100 Ом; Uп = 24 В, Rн = 700 Ом (Rи = 100 Ом,
Rогр = 620 Ом).
Внимание!
1 Напряжение источника питания ЦАП не должно быть более 30 В.
2 Допускается применение резистора с величиной сопротивления, отличающейся от
рассчитанной не более чем на ± 10%.

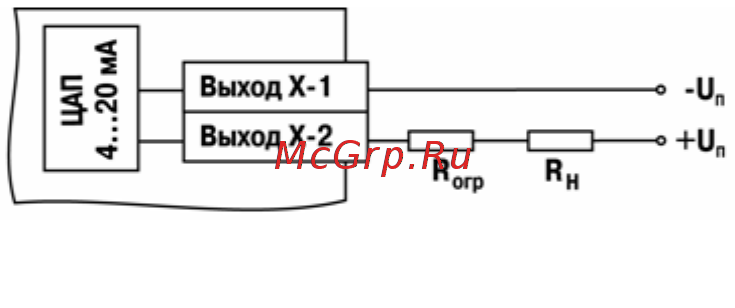

Рисунок 3.6
