3 Устройство и работа прибора
—————————————————————————————————————————————
25
Формирователь сигнала напряжения
(выход У) преобразует значение на выходе
в сигнал напряжения 0…10 В.
Сопротивление нагрузки Rн, подключаемой
к ЦАП, должно быть не менее 2 кОм.
Выходы «У» питаются от встроенного
источника питания и все гальванически
связаны между собой и со встроенным
источником питания 24В (рисунок Б.14).
Аналоговое ВУ в ТРМ132М-01 может
быть использовано для управления
задвижками с аналоговым управлением.

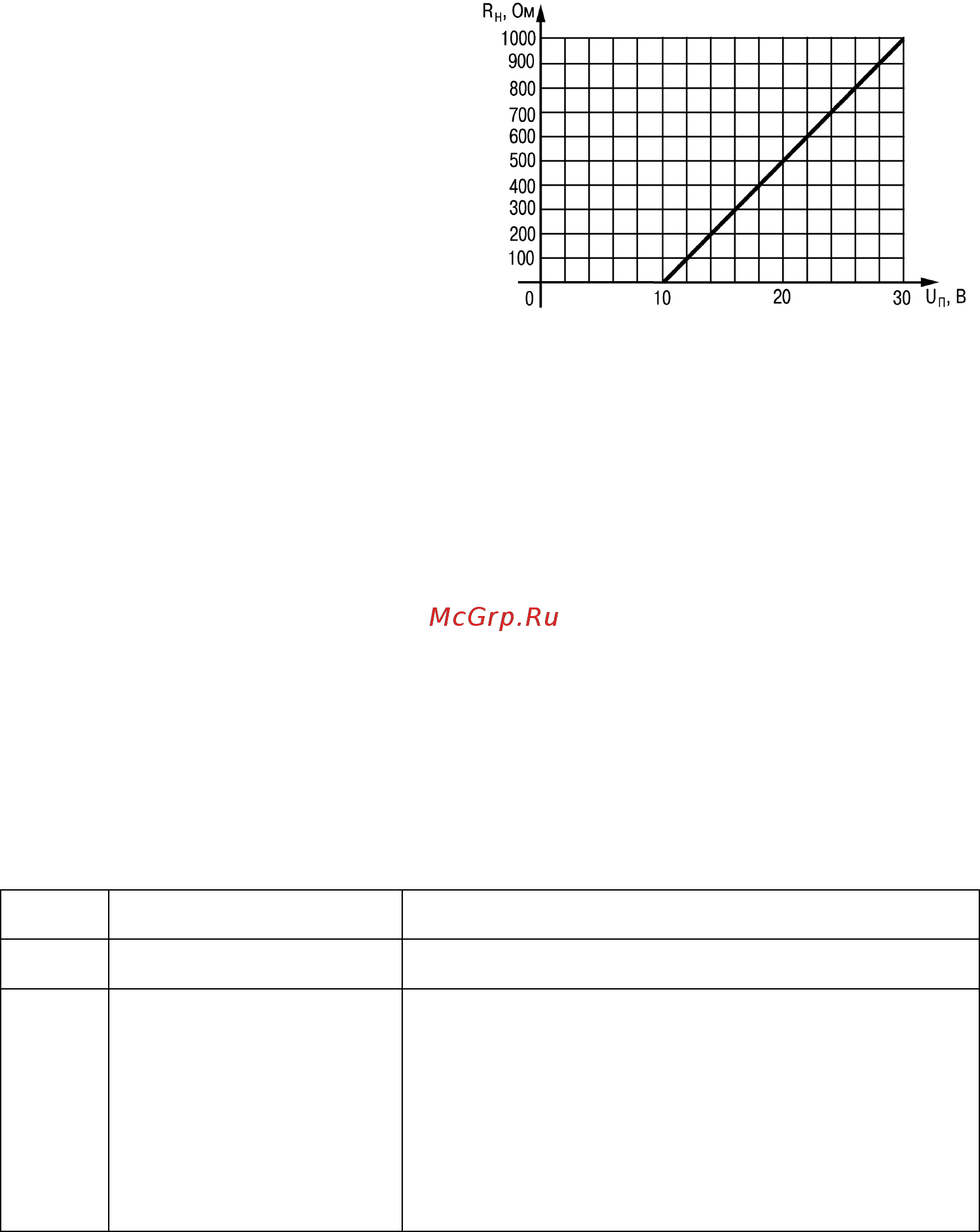

Рисунок 3.7 – График зависимости Rн (Uп)
Примечание - питание выходов типа «У» осуществляется от встроенного источника
питания, соединение линий питания производиться при изготовлении контроллера. Все выходы
«У» и встроенный источник питания 24В между собой гальванически развязаны.
Внимание! Суммарный потребляемы тое от источника не должен превышать 180 мА
(выход типа «И» потребляет не более 20,1 мА, выход типа «У» - не более 10 мА, дискретный
выход – не более 7 мА). Не допускается питание от одного источника одновременно активных
аналоговых датчиков, дискретных входов и датчиков, аналоговых выходов в любых
комбинациях, так как в этом случае появляется гальваническая связь между ними.
Внимание! При необходимости сужения диапазона выходного сигнала при подключении
задвижки c аналоговым управлением, следует задать значения параметров «Rmin КЗР отопл»
и «Rmax КЗР отопл – для КЗР ЦО и «Rmin КЗР ГВС» и «Rmax КЗР ГВС» – для КЗР ГВС.
Аналоговое управление осуществляется по прямо-пропорциональному закону (т.е. 4 мА
или 0 В соответствует выходному сигналу «0», а 20 мА или 10 В соответствует выходному
сигналу «1»).
Параметр «Безоп.сост.{N}» определяет состояние соответствующего ВУ, когда основная
программа не функционирует (загрузка прибора, «зависание» и т.д.). Используется для поддержания
определенного уровня сигнала на ВУ в аварийном режиме контроллера. Задается в долях единицы с
точностью 0,001. Используется как для аналоговых, так и для дискретных ВУ.
В таблице 3.4 представлено стандартное для ТРМ132М-01 распределение выходов.
Таблица 3.4 – Назначение выходов
Номер
выхода
Описание Примечание
01
Аварийный насос ГВС
Дополнительный аварийный насос контура ГВС.
Активируется в случае неисправности насосов 1 и 2.
02
Выход открытия КЗР
ГВС/Выход аналогового
управления ГВС
а) Если тип выхода 2 – дискретный, то его
функциональное назначение – подача сигнала
открытия на КЗР ГВС. В этом случае контроллер
выдает сигнал на данный выход для осуществления
перемещения клапана КЗР в сторону открытия.
б) Если тип выхода 2 – аналоговый, то выход
используется для аналогового управления КЗР, а
выход 3 не используется. В этом случае контроллер
выдает аналоговый сигнал, уровень которого
соответствует необходимому уровню нагрева.
