Овен ТРМ132М Инструкция по эксплуатации онлайн [95/112] 402159
![Овен ТРМ132М Инструкция по эксплуатации онлайн [95/112] 402159](/views2/1483513/page95/bg5f.png)
Приложение Б. Схемы подключения
—————————————————————————————————————————————
95

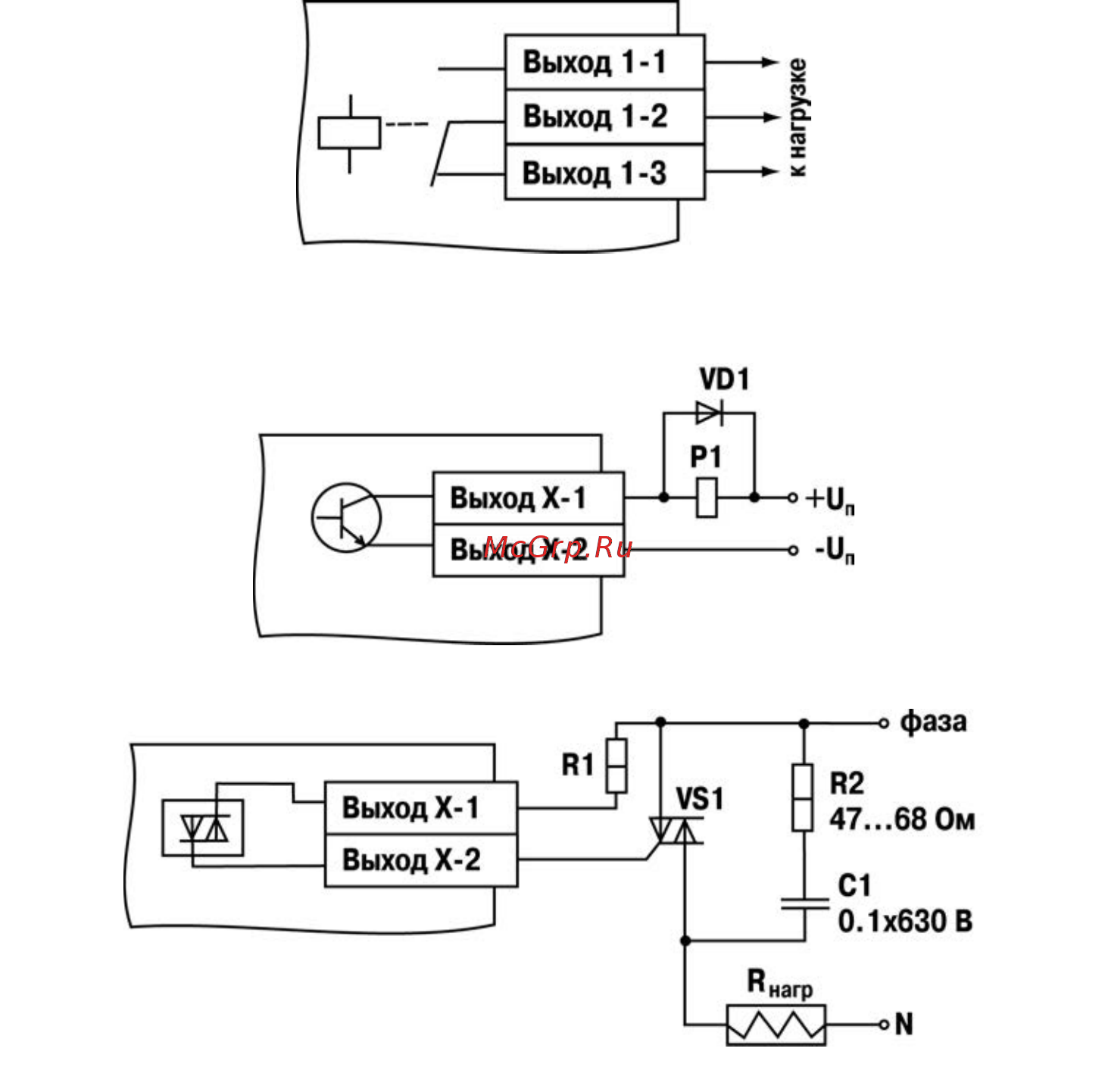

Рисунок Б.8 – Схема подключения нагрузки к ВУ типа Р (для первого ВУ)
Рисунок Б.9 – Схема подключения нагрузки к ВУ типа К
Рисунок Б.10 – Схема подключения нагрузки к ВУ типа С
