Приложение Б. Схемы подключения
—————————————————————————————————————————————
96

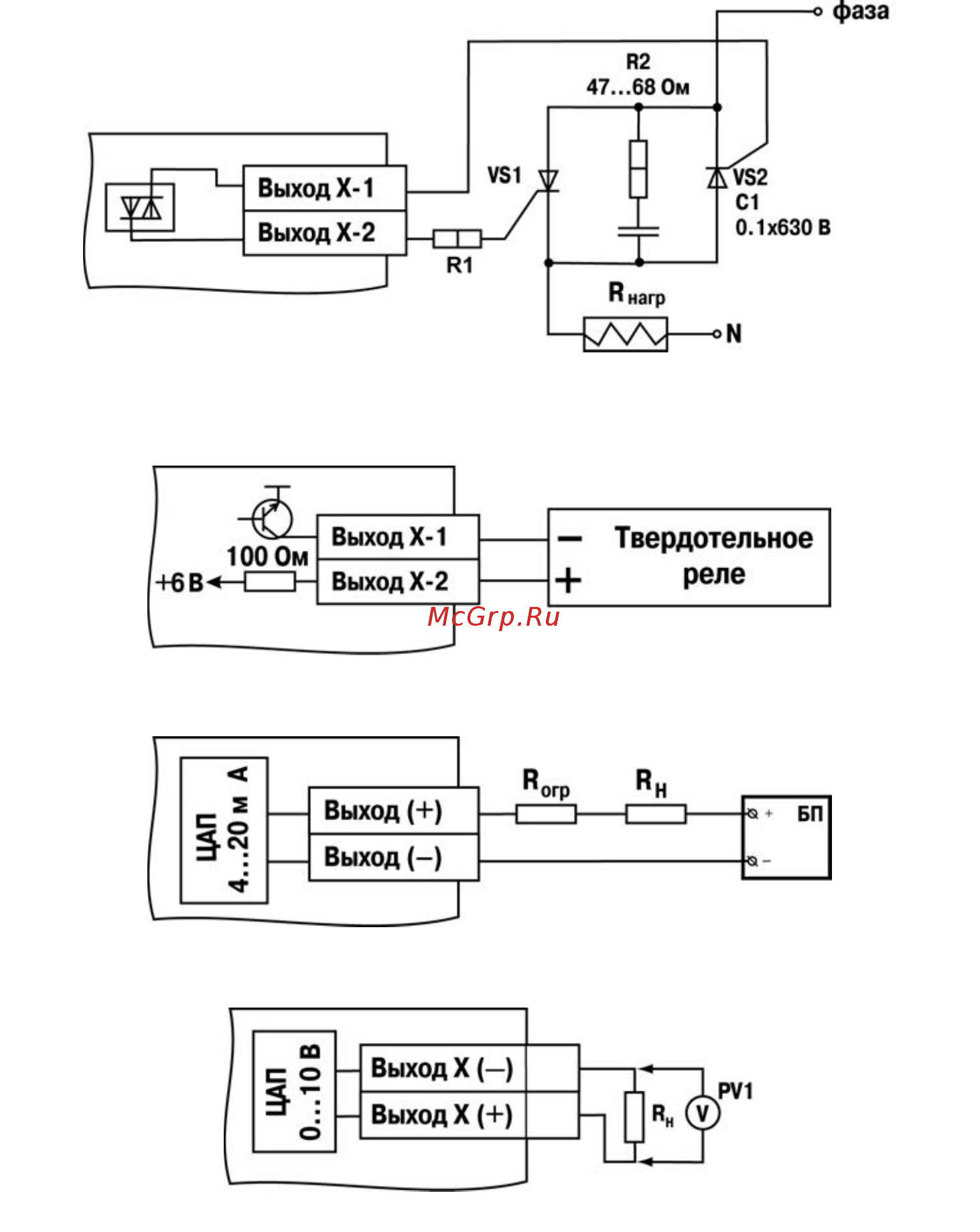

Рисунок Б.11 – Схема подключения нагрузки к ВУ типа С
двух тиристоров, подключенных встречно-параллельно
Рисунок Б.12 – Схема подключения нагрузки к ВУ типа Т
Рисунок Б.13 – Схема подключения нагрузки к ВУ типа И
Рисунок Б.14 – Схема подключения нагрузки к ВУ типа У. Rн > 2 кОм
