6 Параметры
6.2 Цифровые и аналоговые входы
132 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
6.2 Цифровые и аналоговые входы
Параметр Р1-13 предназначен для настройки режима работы и
функционального назначения как цифровых, так и аналоговых входов
(Table 12, page 133). Заданное значение зависит от параметра Р1-12.

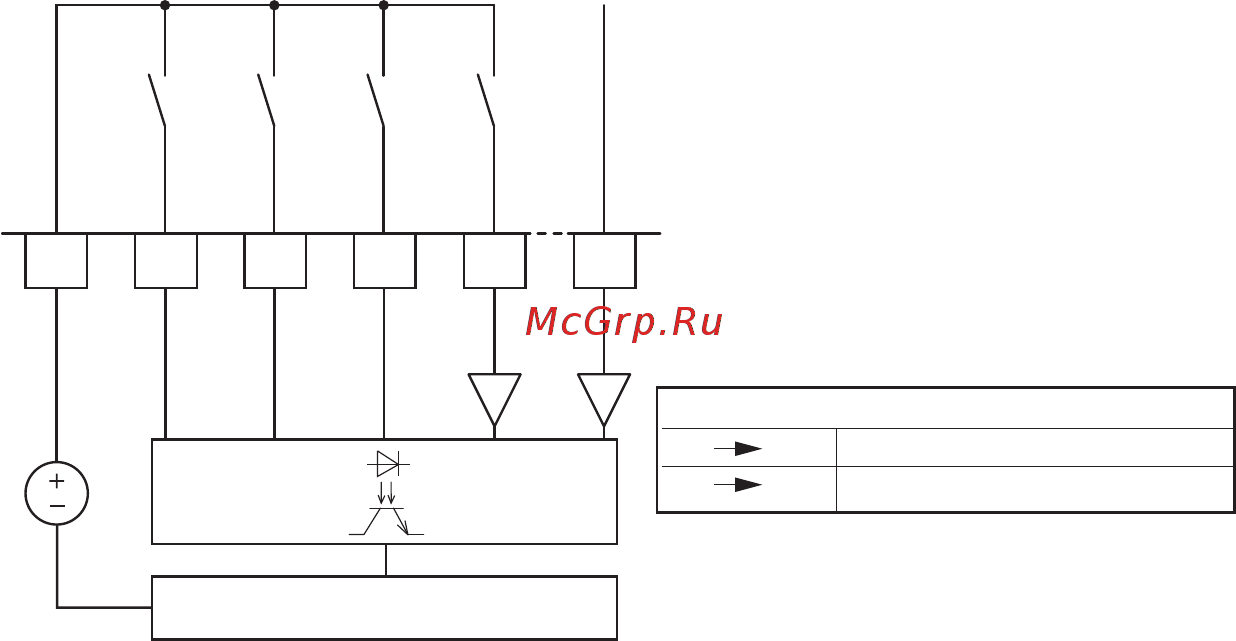

Рисунок 51: цифровые и аналоговые входы
Настройки по умолчанию для работы преобразователя частоты DA1
через управляющие клеммы (P1-12 = 0, P1-13 = 11):
• DI1 (управляющая клемма 2):
FWD (включение поля с вращением по часовой стрелке);
• DI2 (управляющая клемма 3):
REV (включение поля с вращением против часовой стрелки);
• DI3 (управляющая клемма 4):
FF1 или FF2 (переключение между источниками заданного значения);
• AI1/DI4 (управляющая клемма 6): аналоговое заданное значение (0–10 В);
• DI5/AI2 (управляющая клемма 10):
FF1 или FF2 (переключение между постоянной частотой 1 (FF1 = P2-01,
DS = 5 Гц) и постоянной частотой 2 (FF2 = P2-02, DS = 10 Гц)).
При одновременной активации управляющих клемм 2 (FWD) и 3 (REV)
в конфигурации по умолчанию происходит включение быстрого торможения
торм2 (Р2-25).
2
DI1
FWD
+24 V
3
DI2
REV
10
DI5
AI2
FF2
6
AI1
DI4
f-Soll
1
+24 V Out
< 100 mA
4
DI3
FF1/2
CPU
0...+10 V/
20 mA
P1-12 = 0
AI1 DI4
DI5 AI2
P1-13 = 0, 2, 7 ... 10, 12, 17 ... 20
P1-13 = 0, 3, 6, 13, 15
