9 Приложение
9.3 Интерфейсная плата ПК
212 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com

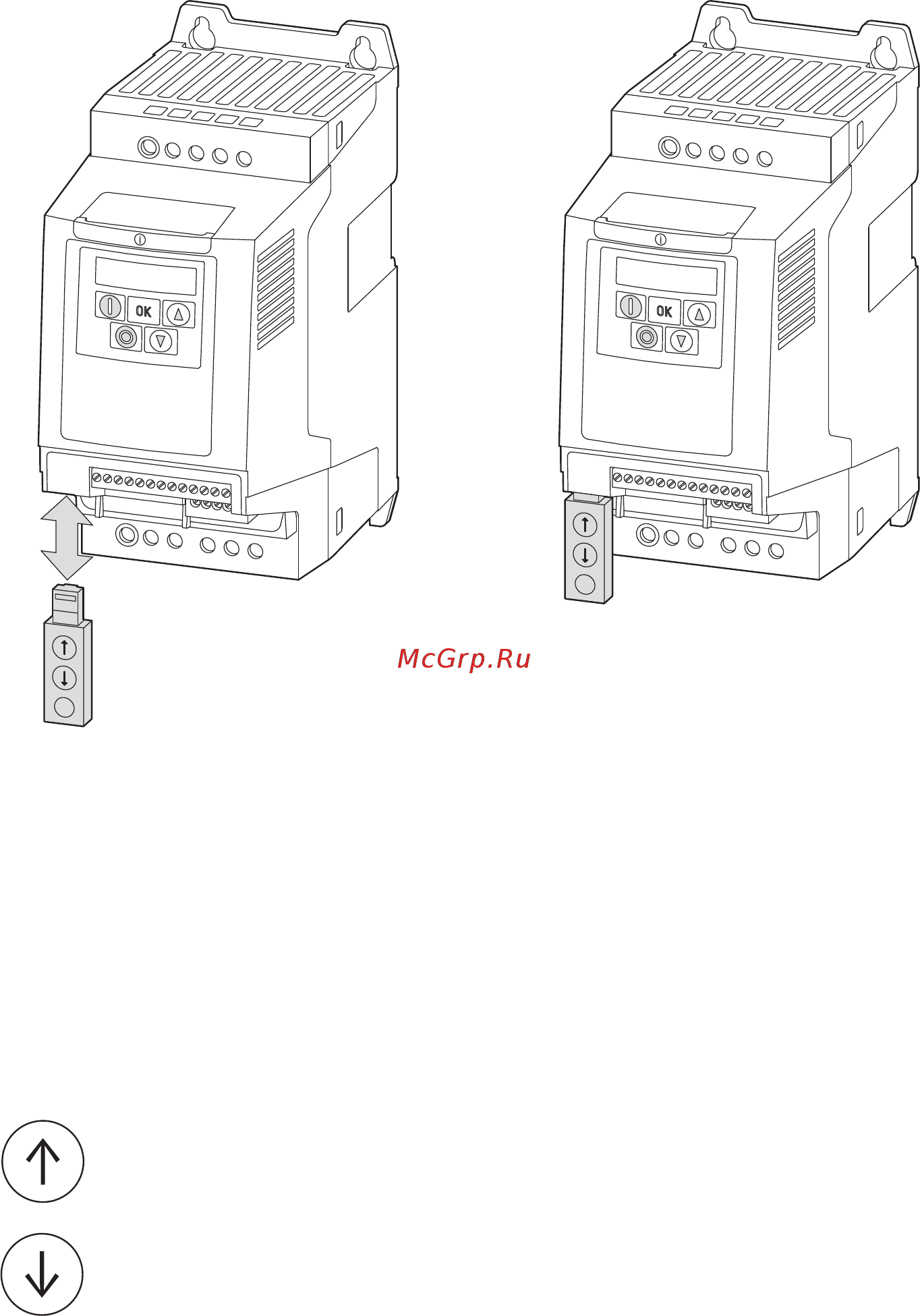

Рисунок 83: Установка DX-COM-STICK
a Установка или извлечение DX-COM-STICK
b DX-COM-STICK подготовлен к работе
Для извлечения модуля DX-COM-STICK следует потянуть его вниз.
При включенном питании привода DA1 и вставленном модуле DX-COM-STICK
возможно копирование параметров с помощью двух функциональных кнопок:
копирование параметров из модуля DX-COM-STICK
в преобразователь частоты
копирование параметров из преобразователя частоты в модуль
DX-COM-STICK
В ходе процесса передачи данных мигает зеленый светодиод.
ab
→
Для загрузки/выгрузки параметров (например, для выполнения
пусконаладочных работ последовательных вычислительных
машин) преобразователь частоты должен быть подключен
к сетевому электропитанию.
⏚
L1/L
L2/N
L3
DC-
⏚
U
DC+
BR
1
2
3 4 5 6 7
8 9 10 11 12 13
1
4 15 16 17 18
COM
V
W
⏚
L1/L
L2/N
L3
DC-
⏚
U
DC+
BR
1
2
3 4 5 6 7
8 9 10 11 12 13
1
4 15 16 17 18
COM
V
W
