6 Параметры
6.2 Цифровые и аналоговые входы
156 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
Пример
P1-12 = 0; P1-13 = 12; P2-03 = 15; P2-04 = 20; P2-05 = 25; P2-06 = 30; P2-07 = 40;
P2-08 = 50

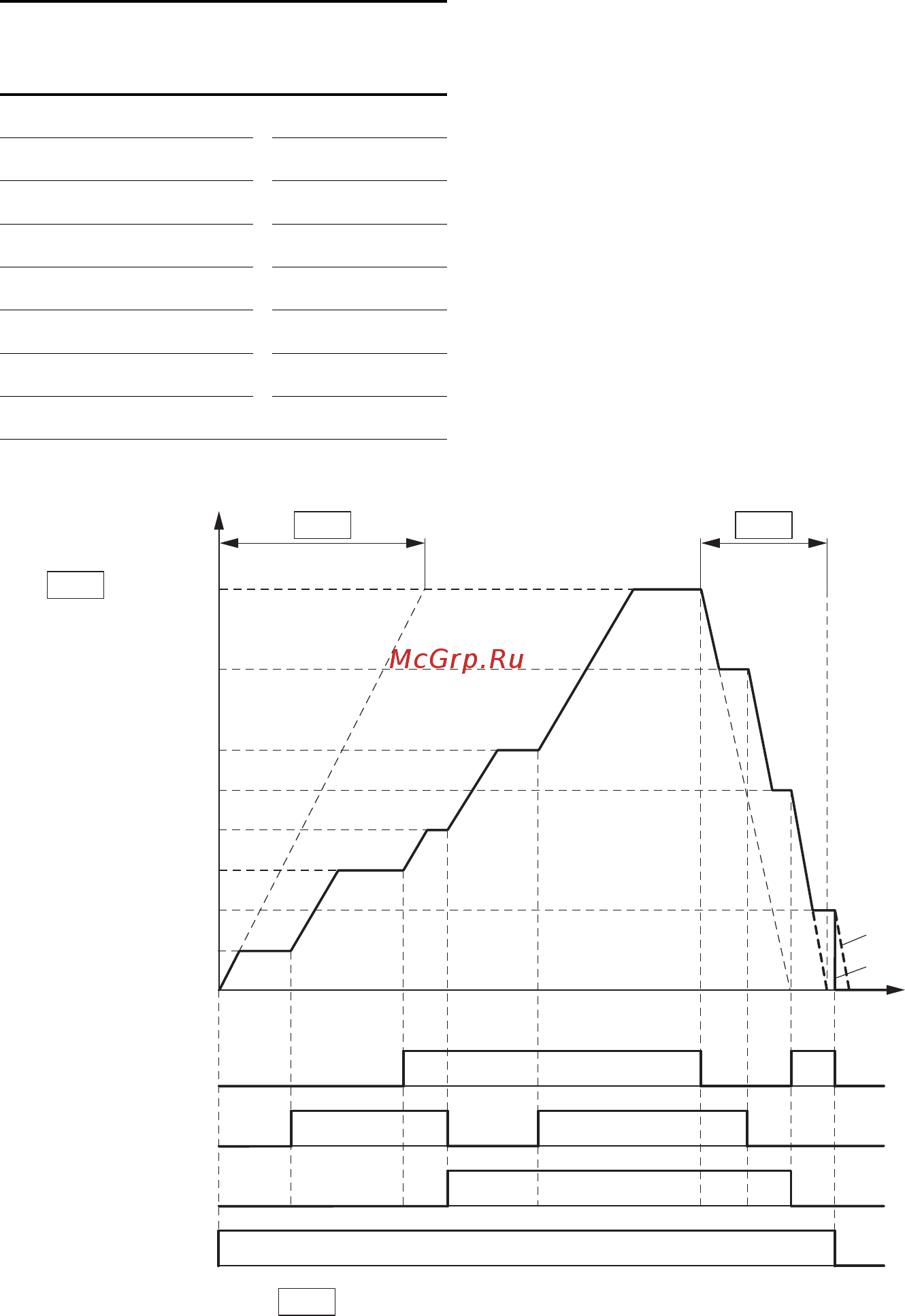

Рисунок 67: Пример: включение постоянных частот с линейными
ускорением и торможением
Время переключения между постоянными частотами соответствует
длительности торможения и ускорения, заданным в Р1-03 и Р1-04
(→ Рисунок 67). При отключении разрешения запуска FWD или REV
происходит неуправляемая полная остановка с вращением двигателя по
инерции a. При Р1-05 = 0 происходит управляемое торможение привода b.
B1 B2 B3 Постоянная
частота
0 0 0 FF1 (P2-01)
1 0 0 FF2 (P2-02)
0 1 0 FF3 (P2-03)
1 1 0 FF4 (P2-04)
0 0 1 FF5 (P2-05)
1 0 1 FF6 (P2-06)
0 1 1 FF7 (P2-07)
1 1 1 FF8 (P2-08)
f
[Hz]
DI3
DI5
DI4
DI1
f
max
FF7 = 40 Hz
FF8 = 50 Hz
FF6 = 30 Hz
FF4 = 20 Hz
FF5 = 25 Hz
FF1 = 5 Hz
FF3 = 15 Hz
FF2 = 10 Hz
0 Hz
P1-04
P1-03
FWD
①
②
①
t [s]
②
STOP
P1-05
P1-01
