9 Приложение
9.3 Интерфейсная плата ПК
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 211
9.3 Интерфейсная плата ПК
9.3.1 DX-COM-STICK

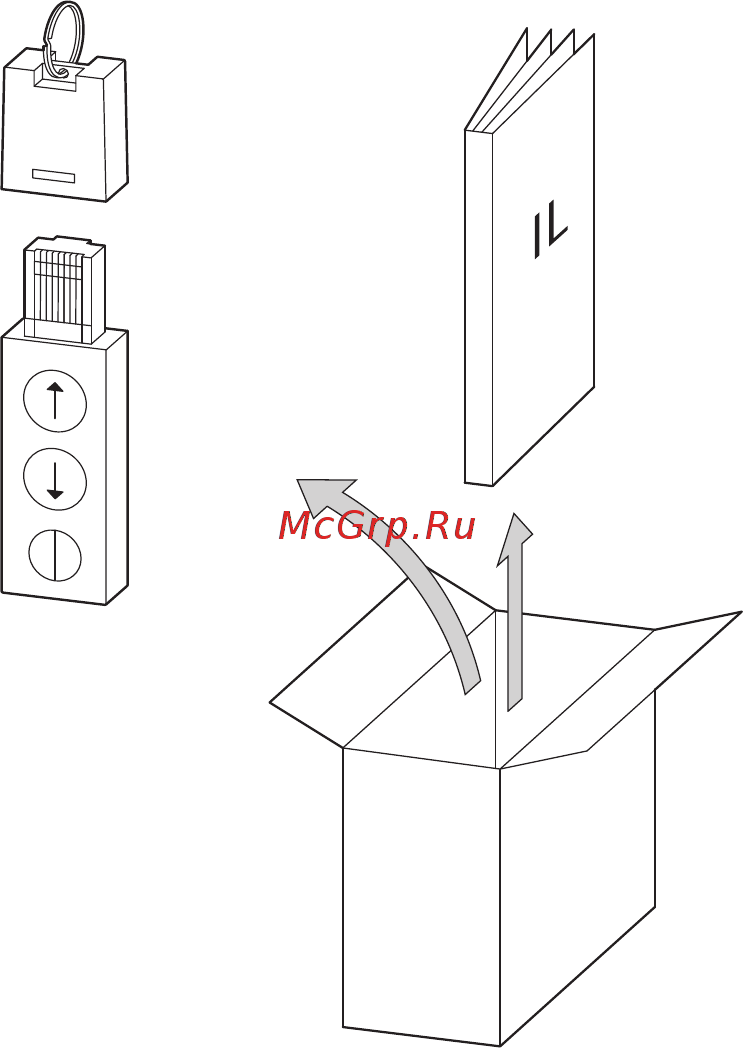

Рисунок 82: Комплект поставки DX-COM-STICK
– Модуль подключения к ПК DX-COM-STICK
– Руководство по установке
Компьютерный модуль интерфейса DX-COM-STICK предназначен для
обеспечения передачи данных между приводом серии DА1 и компьютером
с ОС Windows (двухточечное соединение) с помощью подключения через
Bluetooth. При использовании совместно с программой настройки параметров
drivesConnect возможно выполнение следующих задач:
• загрузка и выгрузка параметров;
• сохранение параметров, сравнение их друг с другом, распечатка в виде
списка;
• отображение на мониторе осциллограмм, их сохранение и печать.
Интерфейсный модуль DX-COM-STICK подключается к разъему в нижней
части преобразователя частоты DA1 без применения каких-либо
дополнительных инструментов.
→
Плата подключения к ПК DX-COM-STICK не входит в комплект
поставки преобразователя частоты DА1.
