3 Установка оборудования
3.4 Выполнение электрических подключений
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 63
На рисунке ниже изображено поперечное сечение 4-жильного
экранированного кабеля для подключения двигателя (рекомендуемые
параметры).

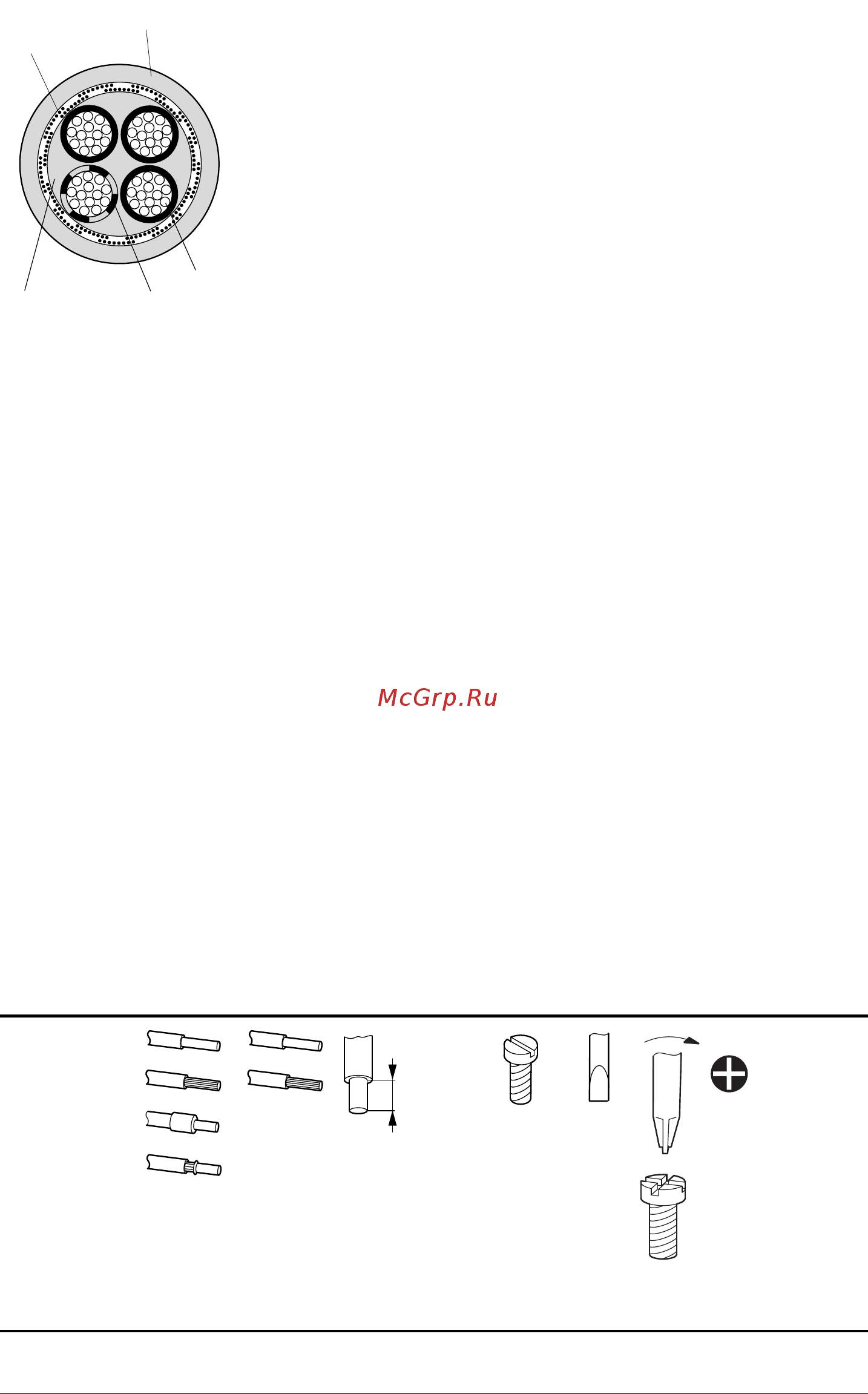

Рисунок 36: 4-жильный экранированный кабель питания двигателя
a Медная экранирующая обмотка
b Внешнее покрытие из ПВХ
c Провод заземления (медные нити)
d ПВХ изоляция жилы: 3 черных и одна желто-зеленая
e Тканевый и ПВХ-фильтры
Допускается прерывание обмотки вблизи дополнительных узлов фидера
двигателя (контакторов двигателя, реле защиты от перегрузок, реакторов,
фильтров гармонических колебаний или клемм) и подсоединение вблизи них
к крепежной пластине (PES) при обеспечении большой площади контакта
поверхности. Длина свободных или неэкранированных соединительных
кабелей не должна превышать 300 мм.
3.4.1.4 Схема расположения и размер клемм
Схема расположения клемм определяется типоразмером силовой схемы.
Необходимые значения площади поперечного сечения соединений и моментов
затяжки винтов указаны ниже.
Таблица 7: Площадь поперечного сечения и моменты затяжки
b
a
e
d
c
M3
Типоразмер мм
2
AWG мм дюймов Н·м мм
FS2 …
FS7
0,2–2,5 24–12 8 0,31 0,5 0,6х3,5
PH2
1 Nm
(8.85 lb-in)
