3 Установка оборудования
3.4 Выполнение электрических подключений
72 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
3.4.3 Блок-схемы
На следующих блок-схемах приведены все клеммы преобразователя частоты
DА1 и их функциональные назначения, заданные по умолчанию.
3.4.3.1 DA1-12…

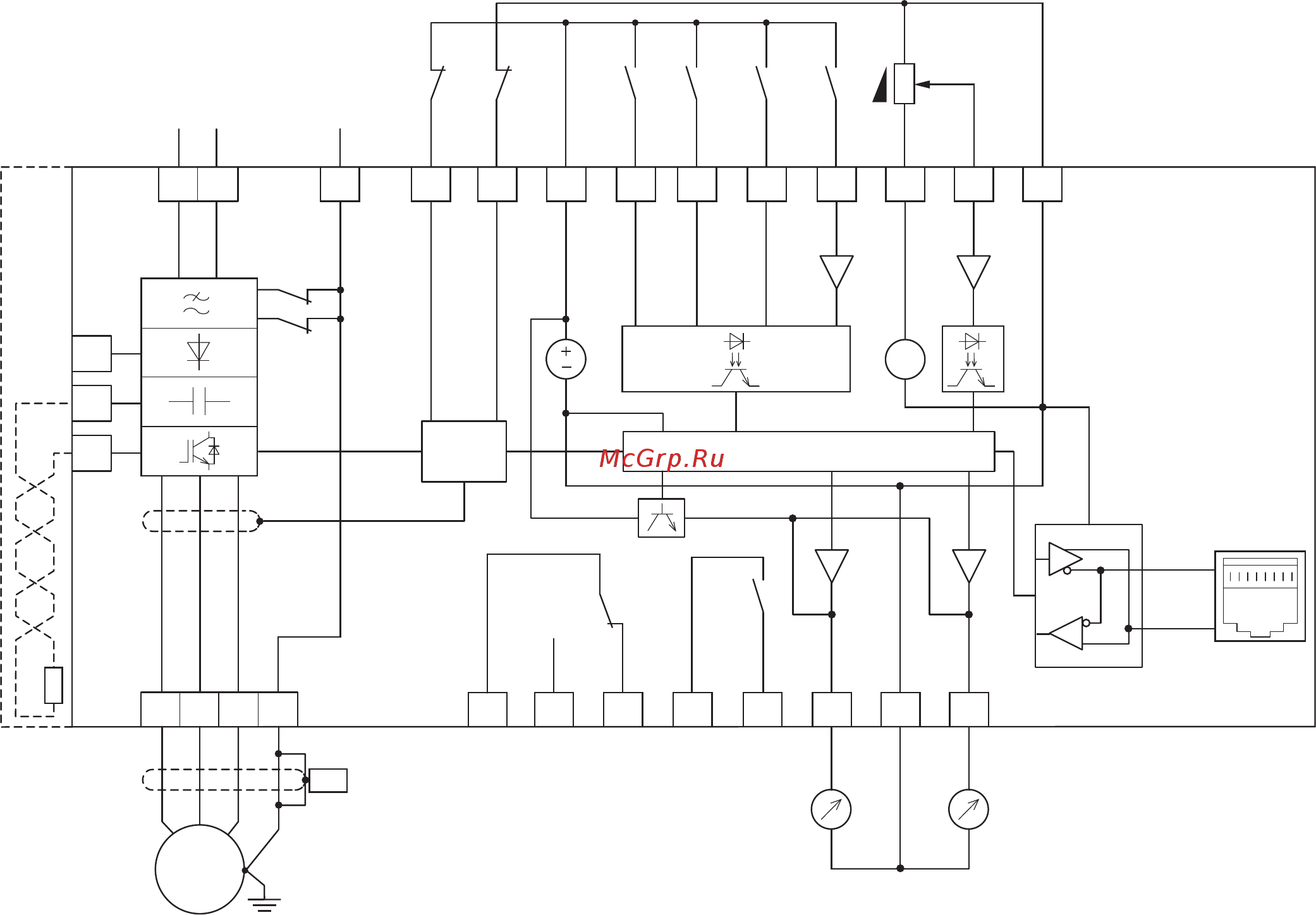

Рисунок 46: Блок-схема DA1-12…
Преобразователь частоты с 1-фазным напряжением сетевого питания
и 3-фазным напряжением двигателя
a Подключение внешних тормозных резисторов возможно в типоразмерах
FS2–FS8.
⏚
⏚
DC+
BR
DC-
3 AC 230 V
WVU
M
3 ~
13
STO-
1
+24 V Out
< 100 mA
24 V
2
DI1
FWD
REV
FF1/FF2
FF2
3
DI2
4
DI3
10
DI4
AI2
12
STO+
L1/L
EMC
5
+10 V Out
< 10 mA
6
AI1
DI5
0 V
7
L2/N
VAR
CPUSTO
10 V
0 V
f-Soll
1 AC 230 V
50/60 Hz
PES
X1
①
+
-
15 16
Error
RUN
17 18 8
14
9 11
6 A, 250 V AC
5 A, 30 V DC
6 A, 250 V AC
5 A, 30 V DC
A-Out
0 V 0 V
f-Out
+24 V DO
+24 V DO
PIN 8
(PIN2)
PIN 7
(PIN 1)
RS485
