3 Установка оборудования
3.4 Выполнение электрических подключений
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 61

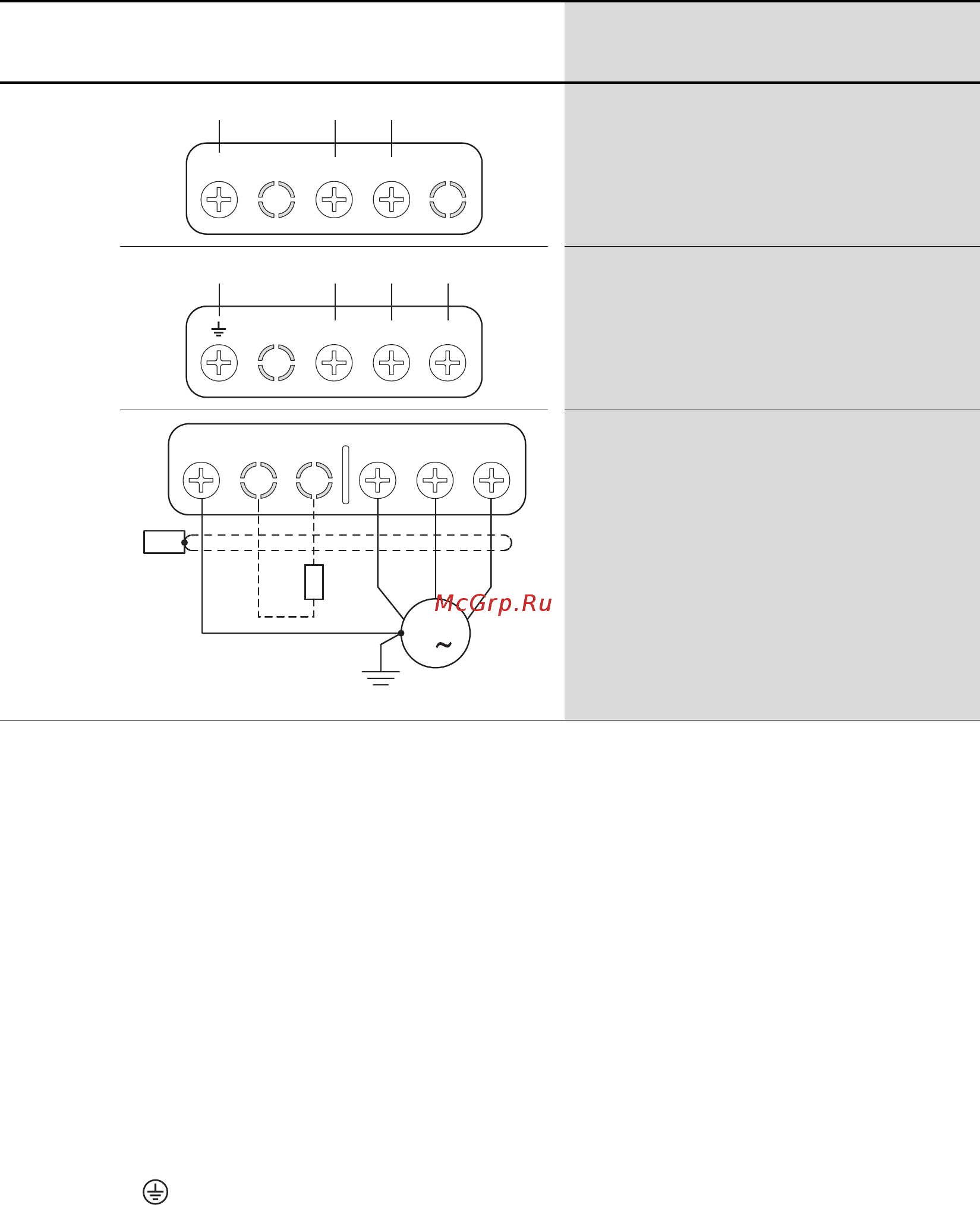

3.4.1.2 Клеммы силовой схемы
Таблица 6: Клеммы
3.4.1.3 Соединительные кабели
Длина экранированных кабелей между преобразователем частоты
и двигателем должна быть как можно короче.
▶ Подключить экран на обоих концах кабеля к защитному заземлению,
обеспечив большую площадь контакта поверхности (с охватом 360°) (РЕ)
. Подключение к защитному заземлению для экранированных линий
(PES) должно располагаться в непосредственной близости от привода
и прямо на клеммной коробке двигателя.
▶ Оплетка на конце экрана должна оставаться целостной и неразмотанной.
Ее можно закрепить защитной пластиковой трубкой или резиновой
втулкой. В качестве альтернативы, дополнительно к используемому
кабельному хомуту с большой площадью поверхности, можно скрутить
Типо-
размер
Клеммы Описание
FS2
FS3
FS4
FS5
FS6
FS7
Подключение однофазного питающего напряжения:
• DA1-12… (230 В)
Подключение трехфазного питающего напряжения:
• DA1-32… (230 В)
• DA1-34… (400 В, 480 В)
Подключение трехфазного двигателя:
• DA1-12… (230 В)
• DA1-32… (230 В)
• DA1-34… (400 В, 460 В)
дополнительно: внешнее тормозное сопротивление
(R
B
)
DC- L1/L L2/N L3
⏚
LN
PE
DC- L1/L L2/N L3
L1 L2
PE
L3
PES
DC+ BR U V W
⏚
R
B
M
3
→
Клеммы DC+, DC-, и BR типоразмеров FS2 и FS3 закрыты
пластиковыми крышками на заводе-изготовителе.
При необходимости их можно снять.
Запрещается снимать пластиковую крышку с клеммы L3,
установленную во всех моделях однофазных приводов!
