6 Параметры
6.2 Цифровые и аналоговые входы
164 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
6.2.11.3 Механическое торможение (хаб)
Внешний механический тормоз приводится в действие через релейный
выход К2:
• Релейный выход К2: Н.Р. контакты, управляющие клеммы 17 и 18,
до 250 В перем. тока/6 А или 30 В пост. тока/5 А, Р2-18 = 8.

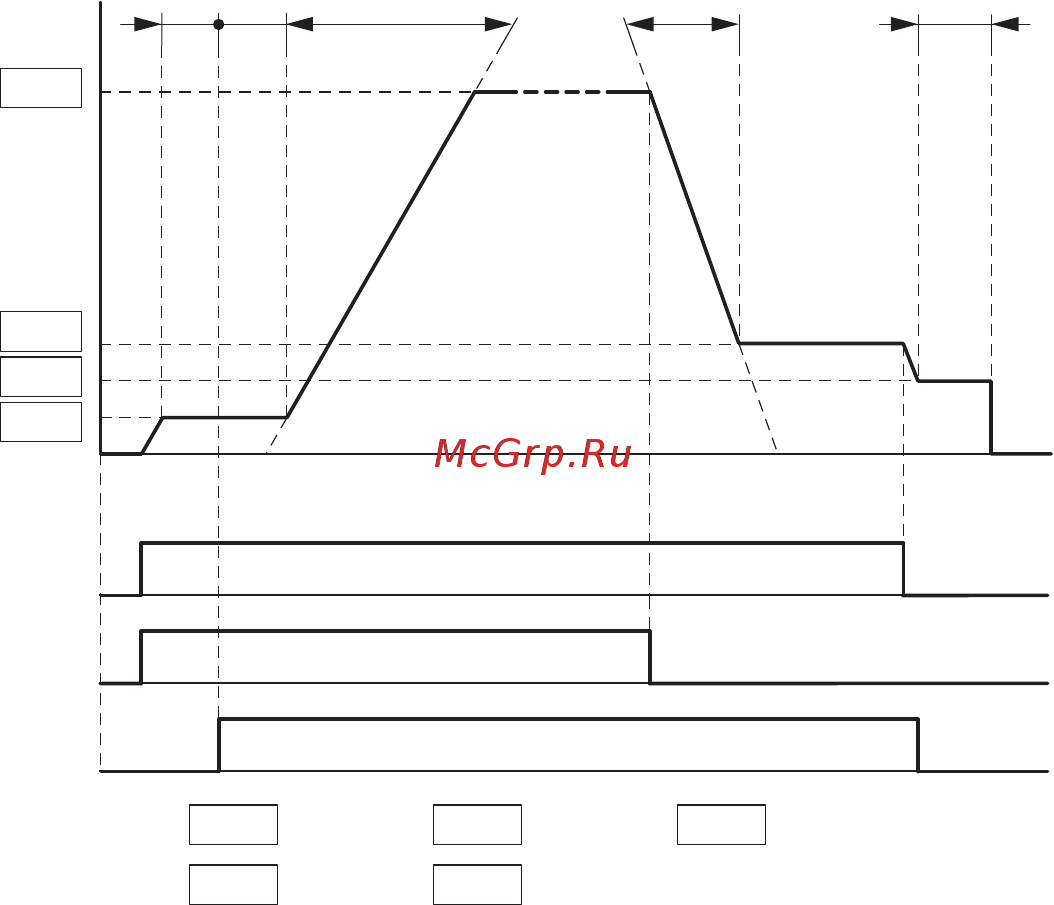

Рисунок 73: внешнее включение тормоза для грузоподъемных операций
DI1
DI3
K2
P2-04
P2-08
P2-03
P2-07
①② ③ ④ ⑤
①
P6-15
②
P6-13
④
P1-04
⑤
P6-14
③
P1-03
