6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 139

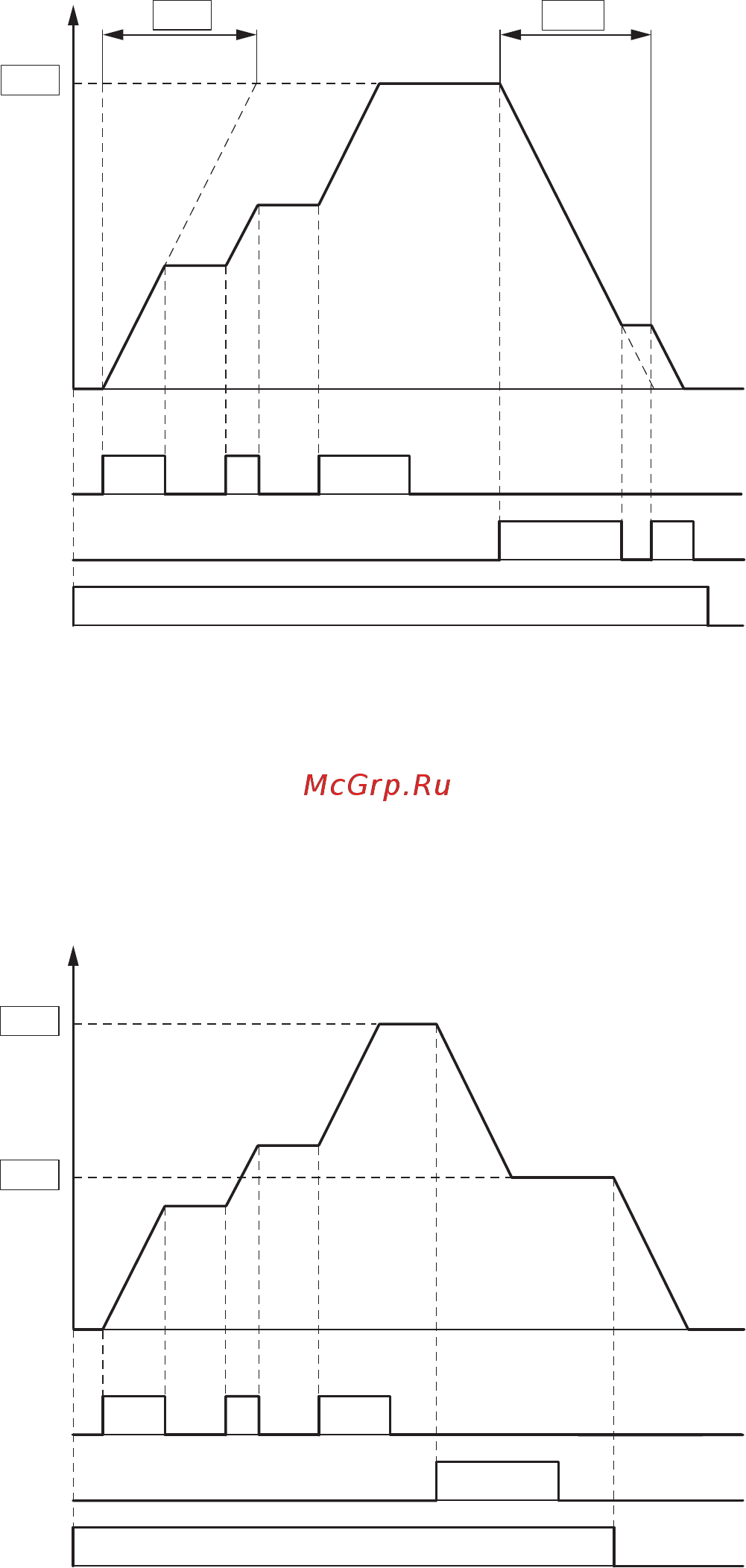

Рисунок 56: пример работы потенциометра двигателя
Если задано значение минимальной частоты (Р1-02), запуск потенциометра
двигателя происходит при f = 0 Гц. После превышения заданной минимальной
частоты потенциометр двигателя будет работать в диапазоне ограниченном
максимальной частой (Р1-01). Падение частоты ниже минимального значения
возможно только в случае отключения разрешения запуска (DI1).
Рисунок 57: пример работы потенциометра двигателя с граничным значением f
min
f
[Hz]
DI3
DI4
DI1
f
max
0 Hz
P1-01
P1-04
UP UP UP
DOWN
DOWN
START FWD
P1-03
f
[Hz]
DI3
DI4
DI1
f
max
0 Hz
f
min
UP UP UP
DOWN
START FWD
P1-01
P1-02
