6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 141
Пример
P-12 = 0; P-15 = 0

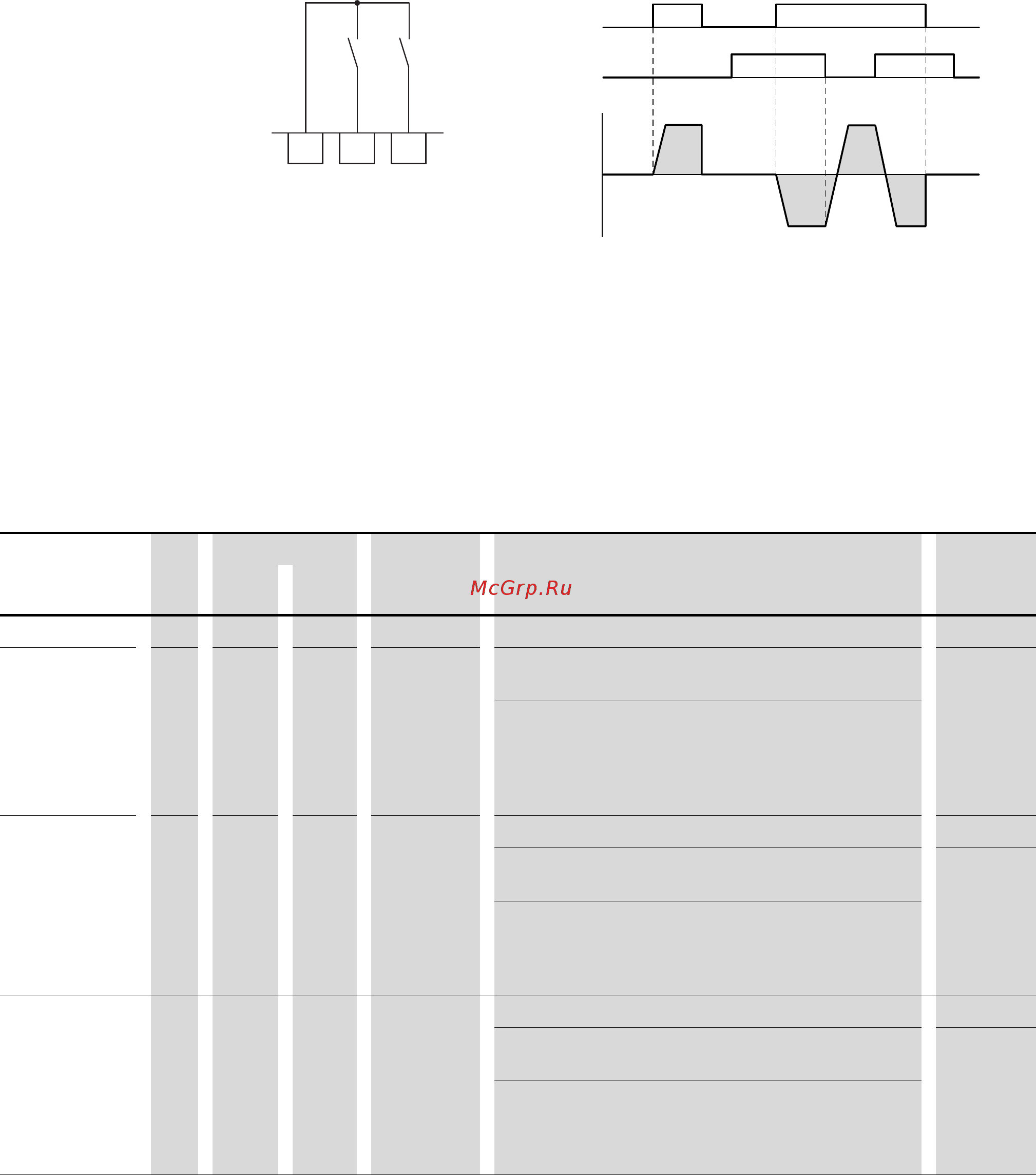

Рисунок 58: DI1 (запуск), двухпроводное управление DI1 + DI2 = REV
Для работы необходимо разрешение запуска через управляющую клемму 3
(DI1):
• включение управляющей клеммы 3 (DI1) = разрешение запуска, поле
с вращением по часовой стрелке (FWD);
• включение управляющих клемм 3 (DI1) и 4 (DI2) = разрешение запуска,
поле с вращением против часовой стрелки (REV).
Включение только клеммы 4 (DI2) не дает разрешения на запуск в каком-либо
из направлений.
23
Start
FWD/REV
+24 V
1
DI1 (Start)
FWD
DI2 (FWD/REV)
REV
f
out
(Motor)
PNU ID Права доступа Значение Описание DS
Работа ro/rw
P2-01 201 ✓ rw Постоянная частота FF1/скорость вращения 1 5,0
P1-10 = 0 → –P1-02 – P1-01 → Гц;
P1-10 > 0 → –P1-02 – P1-01 x 60 с → об/мин (мин
-1
)
Диапазон от 0,00 Гц (Р1-02) до максимального значения
частоты (Р1-01).
Включение через цифровые входы в зависимости от значений
параметров Р1-12 и Р1-13 соответственно таблице «Значение
на входе DA1»
P2-02
202 ✓ rw Постоянная частота FF2/скорость вращения 2 10,0
P1-10 = 0 → –P1-02 – P1-01 → Гц;
P1-10 > 0 → –P1-02 – P1-01 x 60 с → об/мин (мин
-1
)
Диапазон от 0,00 Гц (Р1-02) до максимального значения
частоты (Р1-01).
Включение через цифровые входы в зависимости
от параметров Р1-12 и Р1-13
P2-03
203 ✓ rw Постоянная частота FF3/скорость вращения 3 25,0
P1-10 = 0 → –P1-02 – P1-01 → Гц;
P1-10 > 0 → –P1-02 – P1-01 x 60 с → об/мин (мин
-1
)
Диапазон от 0,00 Гц (Р1-02) до максимального значения
частоты (Р1-01).
Включение через цифровые входы в зависимости
от параметров Р1-12 и Р1-13
