6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 153
6.2.8 Двигатель
Для оптимальной работы двигателя следует ввести технические параметры,
указанные на его заводской табличке. Данные значения являются основными
для управления двигателем.

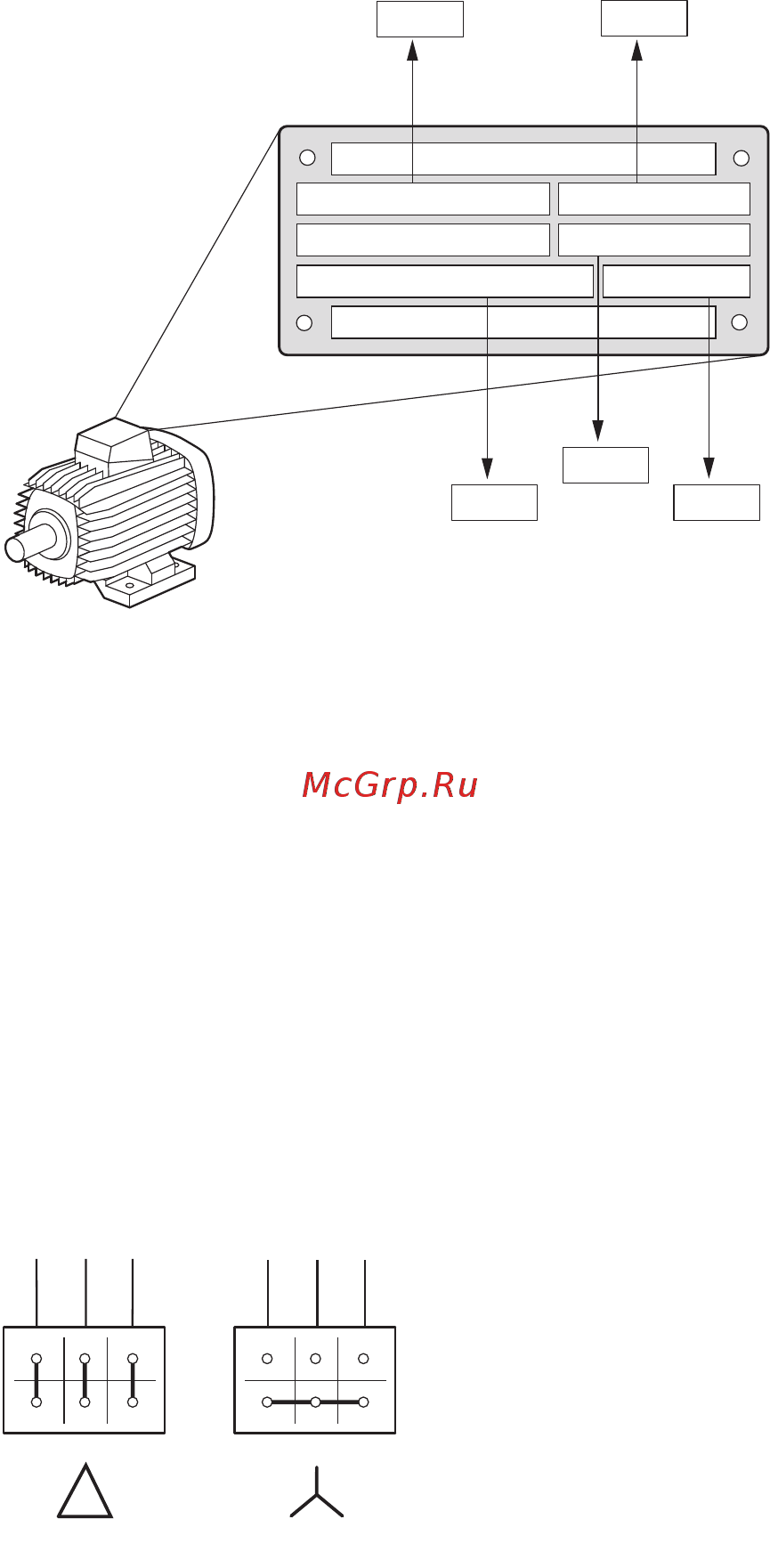

Рисунок 64: параметры двигателя на заводской табличке
6.2.8.1 Типы подключения обмоток статора
В ходе выбора номинальных данных необходимо учесть зависимость типа
коммутации от напряжения электрической сети:
• 230 В (P1-07)
→ подключение треугольником → P1-08=3,2A;
• 400 В (P1-07) → подключение звездой → P1-08=1,9A.
Рисунок 65: Тип подключения (треугольником, звездой)
Пример
Однофазное подключение преобразователя DA1-124D3… к электрической
сети напряжением 230 В. Обмотка статора подключается треугольником
(номинальный ток двигателя 4 А согласно данных заводской таблички Рис. 64).
См.
1)
в настройках по умолчанию.
Необходимые изменения для выполнения электрической коммутации
двигателя:
P1-07 = 230, P1-08 = 4.0, P1-09 = 50
→
Данные двигателя задаются в качестве номинальных
эксплуатационных параметров в приводе и зависят от
переменных рабочих характеристик настроек по умолчанию.
1410 mi n
230/400 V 3.2/1.9 A
50 Hz
-1
0,75 KW
cos ϕ 0.79
P1-07
P1-08
P1-10
P1-09
P4-05
U1 V1 W1
W2 U2 V2
U
LN
= 230 V
U1 V1 W1
W2 U2 V2
U
LN
= 400 V
