6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 137
6.2.2.1 Диапазон масштабируемых значений (AI1/AI2)
На следующем графике изображены примеры зависимостей
масштабируемого и немасштабируемого сигнала на входе.
Пример: P2-31 = 200 %
Если параметр Р2-30 настроен для сигнала 0–10 В и параметр Р2-31
установлен равным 200 %, входной сигнал 5 В приведет к работе привода
с максимальной частотой/скоростью вращения (Р1-01). Значения менее 100 %
предназначены для ограничения максимальной частоты, значения более
100 % используются для низкоуровневых сигналов, например, для датчиков
с напряжением на выходе 0–5 В.

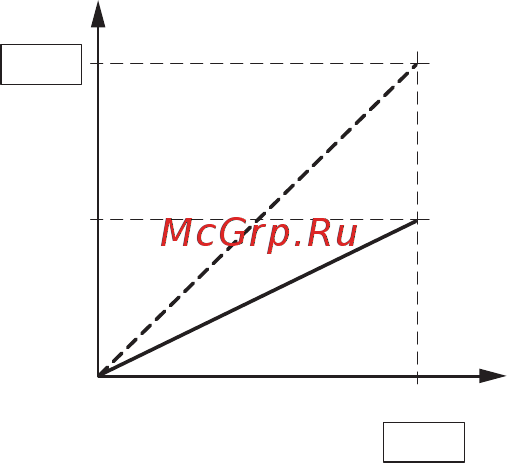

Рисунок 54: масштабируемый сигнал на входе
100 % f
AI1
(10 V)
5 V ≙ 100 %
P1-01
P2-31
