6 Параметры
6.2 Цифровые и аналоговые входы
138 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
6.2.2.2 Потенциометр двигателя
Функция электронного потенциометра двигателя для ввода заданных значений
задается параметрами Р1-12, Р1-13 и Р2-37.
Пример
P1-12 = 1 или P1-12 = 2; P1-13 = 20; P2-37 = 4, 5, 6, 7

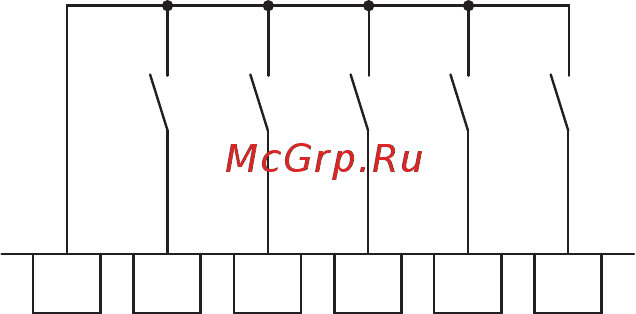

Рисунок 55: Потенциометр двигателя
для прямого и обратного направления работы (FWD/REV)
Сигнал разрешения запуска прямого направления (FWD) работы подается
при наличии утолщенного жесткого контакта на управляющей клемме 2 (DI1);
сигнал разрешения запуска обратного направления работы — при наличии
утолщенного жесткого контакта на управляющей клемме 3 (DI2).
Значение опорной частоты может быть увеличено управляющей командой
(импульсом) на клемме 4 (DI3) (UP). Ускорение до максимальной частоты
на выходе, заданной в Р1-01, происходит за промежуток времени, заданный
в Р1-03 (уск1).
Для определения характера работы преобразователя частоты в случае
перезапуска предназначен параметр Р2-37:
• P2-37 = 4: запуск преобразователя DА1 происходит с минимальной
частотой (Р-02);
• P2-37 = 5: установленное значение сохраняется в памяти
преобразователя и используется в качестве опорной частоты при
перезапуске.
Настройка опорного значения частоты сохраняется даже
при выключенном напряжении электросети;
• P2-37 = 6: если выполнена настройка преобразователя с несколькими
значениями опорной скорости, в приводе устанавливается текущее
значение скорости;
• P2-37 = 7: в преобразователе устанавливается значение постоянной
частоты 8 (FF8) (Р2-08).
Для уменьшения значения опорной частоты потенциометра двигателя (DOWN)
может быть использована управляющая клемма 6 (DI4). Торможение
происходит до полной остановки (до частоты 0 Гц) или до значения
минимальной частоты, указанного в Р1-02, за промежуток времени, заданный
в Р1-04 (торм1).
DI1 DI2 DI4 DI5
23
FWD
REV
+24 V
1
6
DOWN
DI3
4
UP
10
FF1
