3 Установка оборудования
3.4 Выполнение электрических подключений
68 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
3.4.2.3 Аналоговые сигналы на входе
В зависимости от установок параметров Р1-12 и Р1-13 клеммы 6 (AI1) и 10 (AI2)
могут быть подключены к аналоговым сигналам.
• 0– +10 В;
• 0–10 В с масштабированием и изменением рабочего направления;
• 0–20 мА;
• 4–20 мА или 20–4 мА с контролем разрыва цепи (< 3 мА).
3.4.2.4 Аналоговый сигнал на выходе
Аналоговый сигнал может подаваться на управляющие клеммы 8 и 11 при
максимальном токе нагрузки 20 мА. Настройка сигнала на выходе выпол-
няется с помощью параметров P2-11 (AO1) и P2-13 (AO2) (→ Табл. 10, Стр. 87).
Настройка формата аналоговых входов выполняется с помощью параметров
P2-12 (AO1) и P2-14 (AO2):

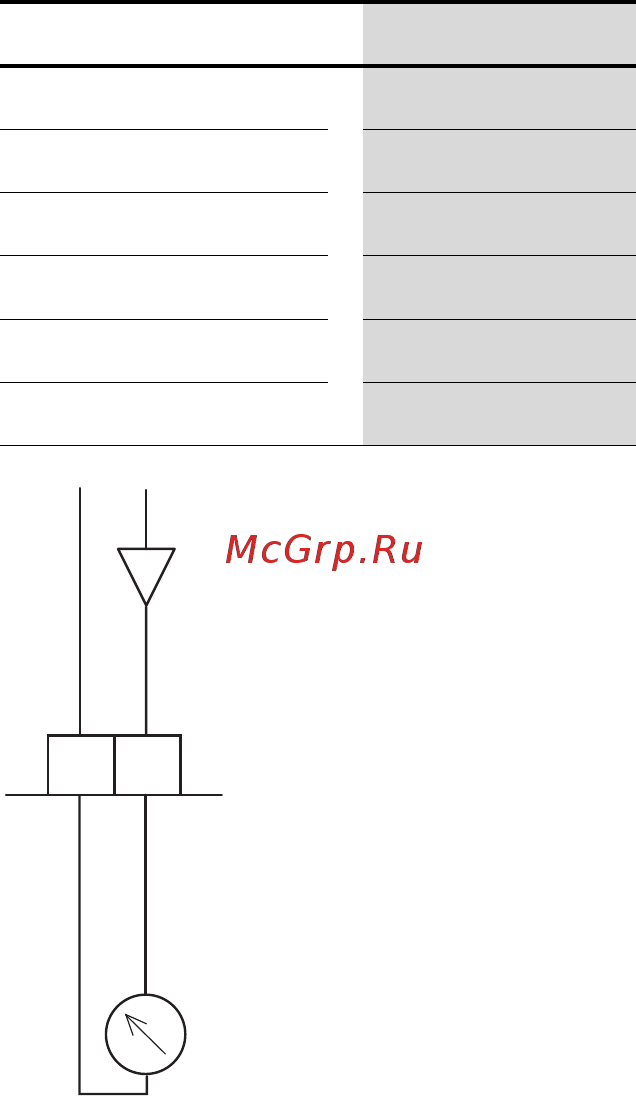

Рисунок 42: Аналоговый выход (АО), пример подключения
→
Функциональные назначения и соответствующие им величины
указаны в → Разделе 6.2.2, «Аналоговый вход (AI)», стр. 141.
→
Управляющие клеммы 7 и 9 являются общим опорным
напряжением 0 В для всех аналоговых и цифровых сигналов
на входе.
Значение параметра Конфигурация
0 0–10 В
1 10–0 В
2 0–20 мА
3 20–0 В
4 4–20 мА
5
20–4 мА
→
Управляющие клеммы 7 и 9 являются общим опорным напряже-
нием 0 В для всех аналоговых и цифровых сигналов на выходе.
9
0...+10 V
AO
8
OV
< 20 mA
f-Out
-
+
