3 Установка оборудования
3.4 Выполнение электрических подключений
62 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
экранирующую оплетку на конце кабеля и подсоединить к клемме
защитного заземления. Для соответствия параметрам ЭМС длина данного
скрученного участка оплетки должна быть минимальной (→ Рис. 35).

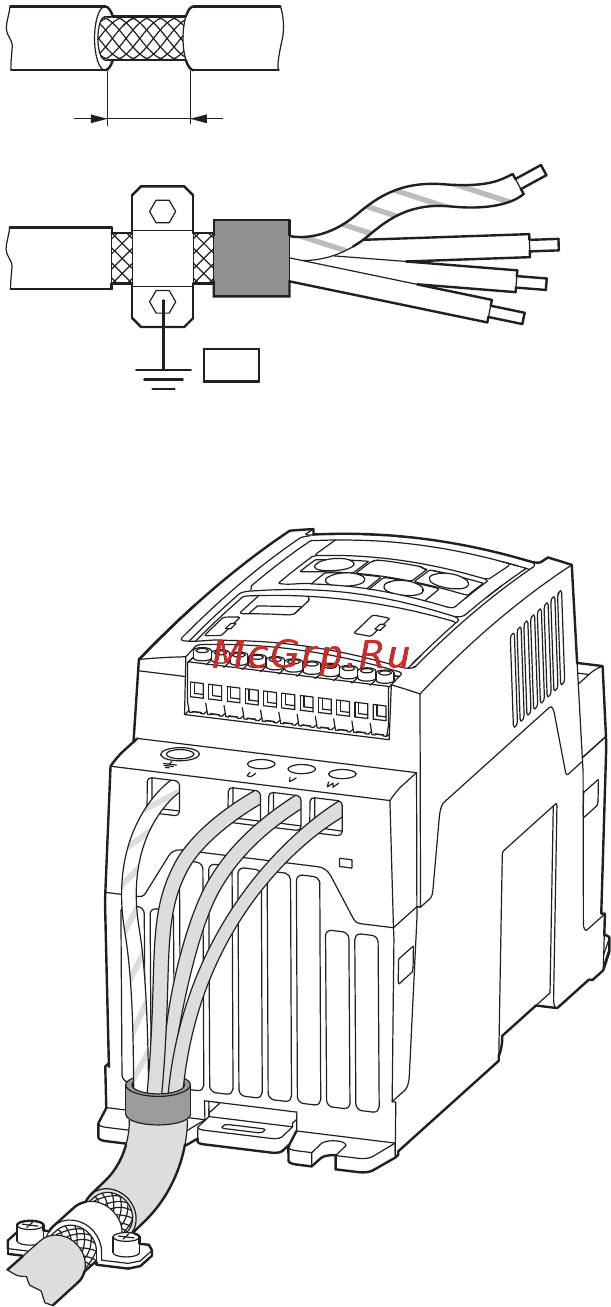

Рисунок 34: Подсоединение экранированного кабеля
Рисунок 35: подсоединение кабеля со скрученной экранирующей оплеткой.
Рекомендуемое соотношение размеров:
b 1/5 a
В качестве кабеля двигателя рекомендуется использовать экранированный
4-жильный кабель. Желто-зеленая жила предназначена для подключения
к контактам защитного заземления двигателя и преобразователя частоты, что
позволяет снизить величину компенсирующего тока в экранирующей оплетке.
15 mm
(0.59’’)
PES
