Eaton Powerware DA1-34302FB-A55N [65/226] Подключение схемы управления

3 Установка оборудования

3.4 Выполнение электрических подключений

64 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com

3.4.2 Подключение схемы управления

Колодки с 13-ю и 5-ю штыревыми клеммами расположены на лицевой стороне.

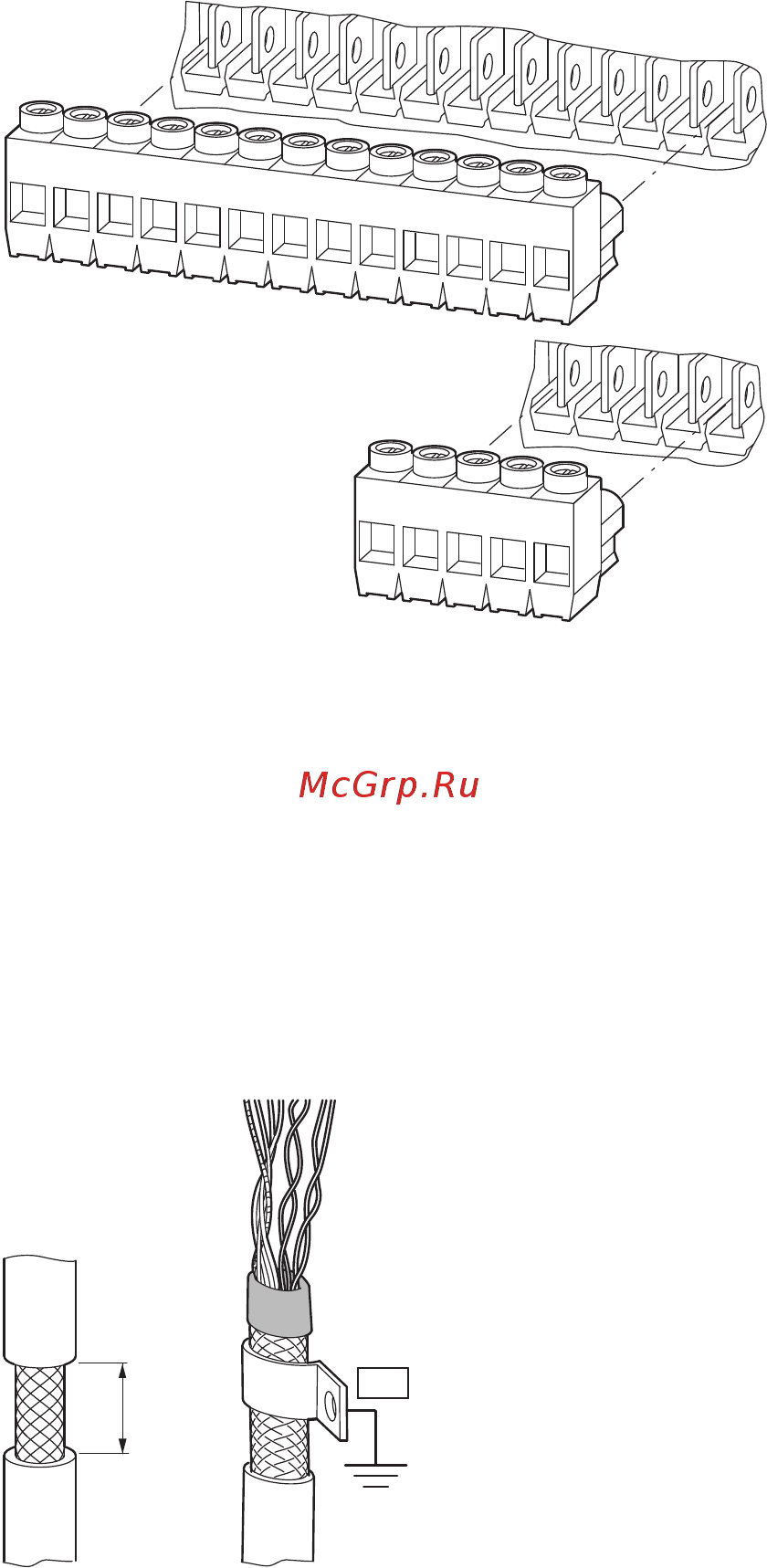

Рисунок 37: Расположение управляющих клемм

Управляющие кабели должны быть экранированы и скручены.

Экран подключается к заземлению (PES) с одной стороны,

в непосредственной близости от привода.

Рисунок 38: Защита целостности экранирующей оплетки

В качестве альтернативы, дополнительно к используемому кабельному зажиму

с большой площадью поверхности, можно скрутить экранирующую оплетку

на конце кабеля и подсоединить к клемме защитного заземления.

Для соответствия параметрам ЭМС длина данного скрученного участка

оплетки должна быть минимальной (→ Рис. 35, стр. 62).

Оплетку также необходимо защитить от разматывания на противоположном

конце управляющего кабеля (резиновой втулкой или другими средствами).

Запрещается подсоединять оплетку к защитному заземлению на дальней

стороне кабеля, чтобы не создать помеховый контур.

→

Оплетка на конце экрана должна оставаться целостной

и неразмотанной. Ее можно закрепить пластиковой трубкой

или резиновой втулкой.

1 2 3 4 5 6 7 8 9 10 11

12 13

14 15 16

17 18

15 mm

(0.59’’)

PES
