2 Конструкция
2.5 Двигатель. Области применения
44 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
На выходе фильтра гармонических колебаний достигается синусоидальная
форма напряжения (U~) с небольшими пульсациями.
Величина КНИ при этом как правило составляет 5–10 %.

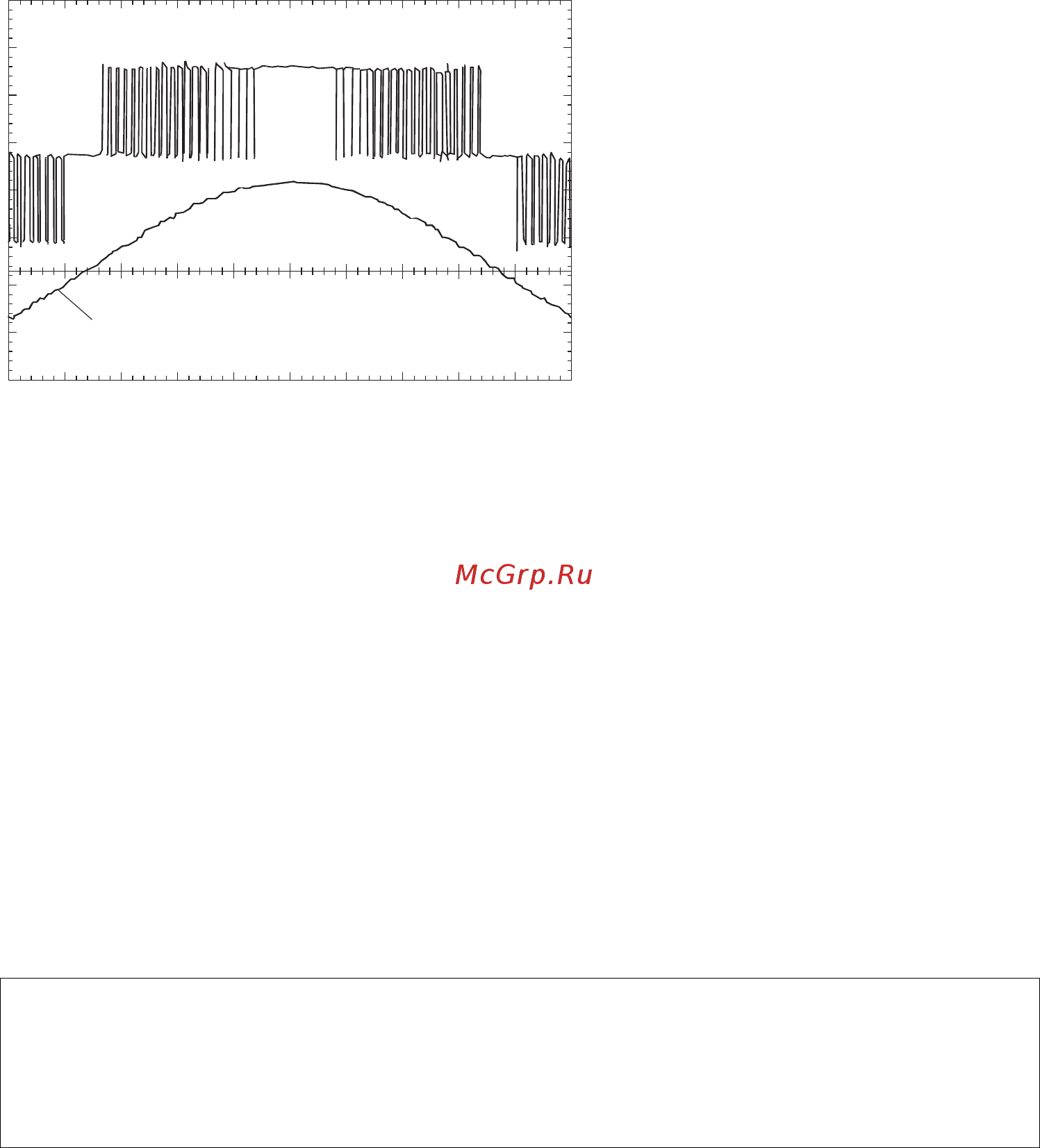

Рисунок 19: напряжение на входе двигателя
U
2
: напряжение на выходе преобразовтеля частоты
U~: моделируемое синусоидальное напряжение
Преимущества синус-фильтров:
• большая длина кабеля двигателя с пониженным уровнем излучаемых
и кондуктивных помех;
• более высокий КПД двигателя и меньший уровень шума;
• увеличенный эксплуатационный ресурс двигателя.
Недостатки синус-фильтров:
• падение напряжения до 9 %
(около 36 В при U
2
=400В);
• повышенное рассеивание тепла;
• необходимость постоянной частоты следования импульсов;
• необходимость наличия большего пространства в распределительном
щите.
ВНИМАНИЕ
Синус-фильтры могут эксплуатироваться только с постоянными
частотами следования импульсов.
U∼
U
2
