6 Параметры
6.2 Цифровые и аналоговые входы
158 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
6.2.10.1 Характер изменения скорости без компенсации скольжения
В трехфазном асинхронном двигателе, подключенном к постоянному
трехфазному источнику переменного тока, наблюдается постоянная скорость
вращения ротора (n
1
, Р1-10, параметры на заводской табличке)
соответственно количеству полюсных пар и частоте в электрической сети.
Скольжение в данном случае определяется как разность между
вращающимися полями статора и ротора. При работе в постоянном режиме
скольжение постоянно.
Изменение нагрузки a на валу двигателя приводит к увеличению скольжения
(Δn) и уменьшению скорости ротора b. При управляемой работе (график
зависимости U/f) данная разность скоростей, зависящая от нагрузки,
не может быть компенсирована приводом. Характер изменения скорости
двигателя соответствует таковому для двигателя с подключением
к трехфазному источнику переменного тока.

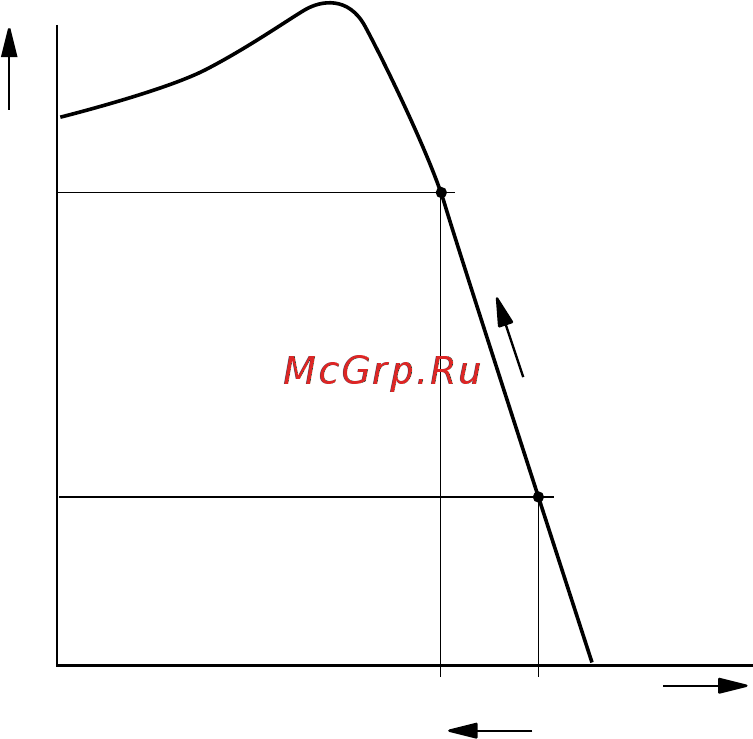

Рисунок 69: Характер изменения скорости без компенсации скольжения
D n
M
M
2
M
1
n
1
n
2
n
a
b
