6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 151
6.2.7 Функция запуска

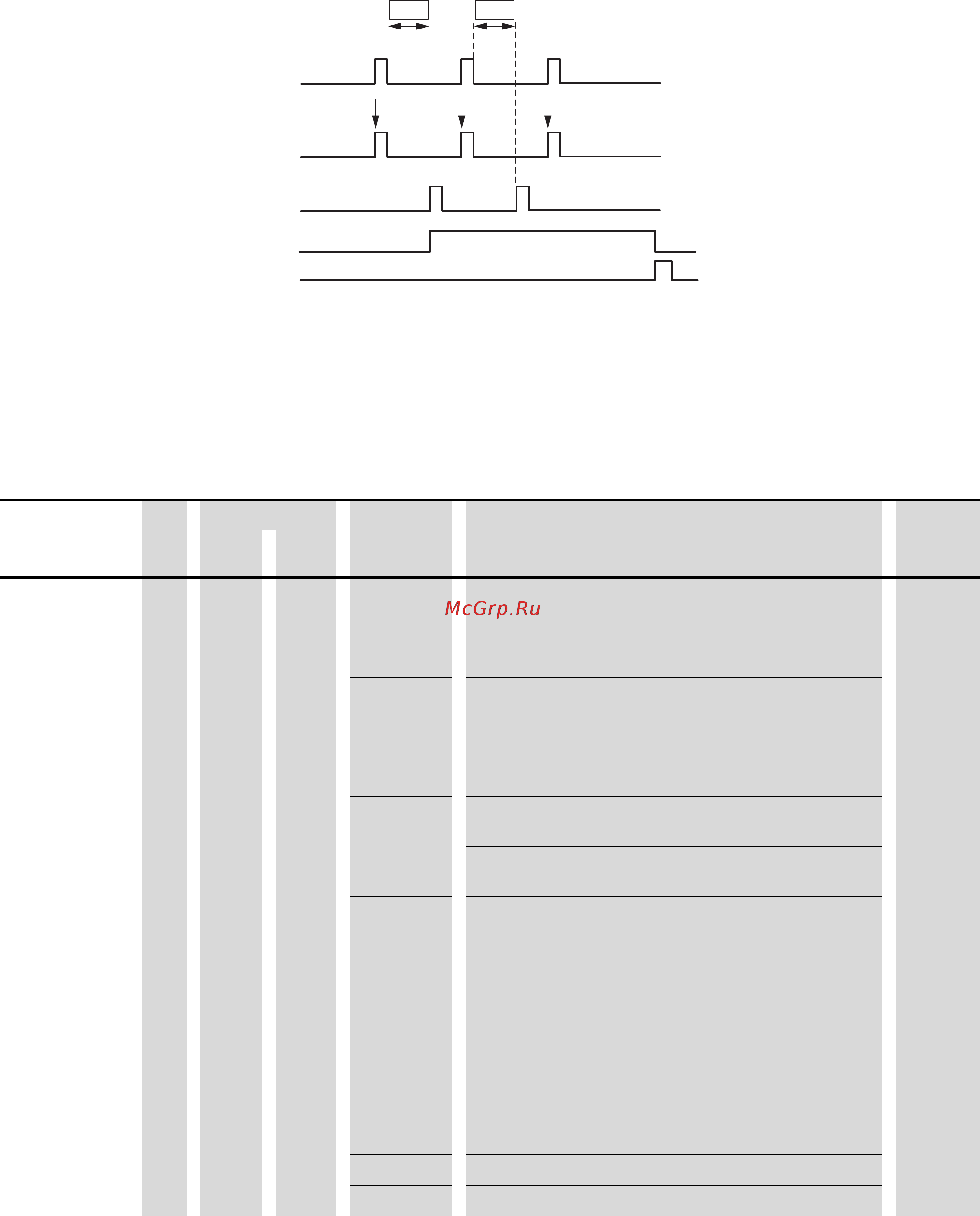

Рисунок 63: автоматический перезапуск после появления сообщения об ошибке (две
попытки перезапуска)
a Первый автоматический перезапуск
b Второй автоматический перезапуск
c Отключение при обнаружении ошибки
d Сигнал остановки двигателя
TEST = контролируемая продолжительность
диагностики
FAULT = отключение при обнаружении ошибки
RESET = сброс сообщения об ошибке (FAULT)
FAULT
RESET
START
①②
③
④
P6-03 P6-03
PNU ID Права доступа Значение Описание DS
Работа ro/rw
P2-36 236 ✓ rw REAF. Функция запуска с автоматическим перезапуском Ed9E-r
Параметр предназначен для определения характера работы
привода относительно включения цифрового входа и для
настройки функции автоматического перезапуска
Ed9E-r Отключен
Для привода потребуется новый пусковой импульс.
Запуск привода после его включения или сброса не происходит,
если цифровой вход 1 закрыт. Для запуска привода вход должен
быть закрыт после включения или сброса.
AVto-0 Автоматический запуск привода (при этом пусковой импульс не
требуется, продолжается подача сигнала).
После включения или сброса привода его запуск происходит
автоматически, если цифровой вход 1 закрыт.
AVto-1 Автоматический запуск преобразователя частоты (один раз).
После срабатывания, произойдет до пяти попыток перезапуска
привода с интервалами 20 с. Для сброса счетчика привод
необходимо отключить от сетевого питания. Ведется учет
количества попыток перезапуска.
Если все попытки перезапуска завершаются неудачей,
происходит переключение преобразователя в состояние ошибки и
оповещение оператора о необходимости ручного сброса
неполадки.
AVto-2 Автоматический запуск привода (два раза)
AVto-3 Автоматический запуск привода (три раза)
AVto-4 Автоматический запуск привода (четыре раза)
AVto-5 Автоматический запуск привода (пять раз)
