6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 149
6.2.5 Второе значение продолжительности ускорения и торможения

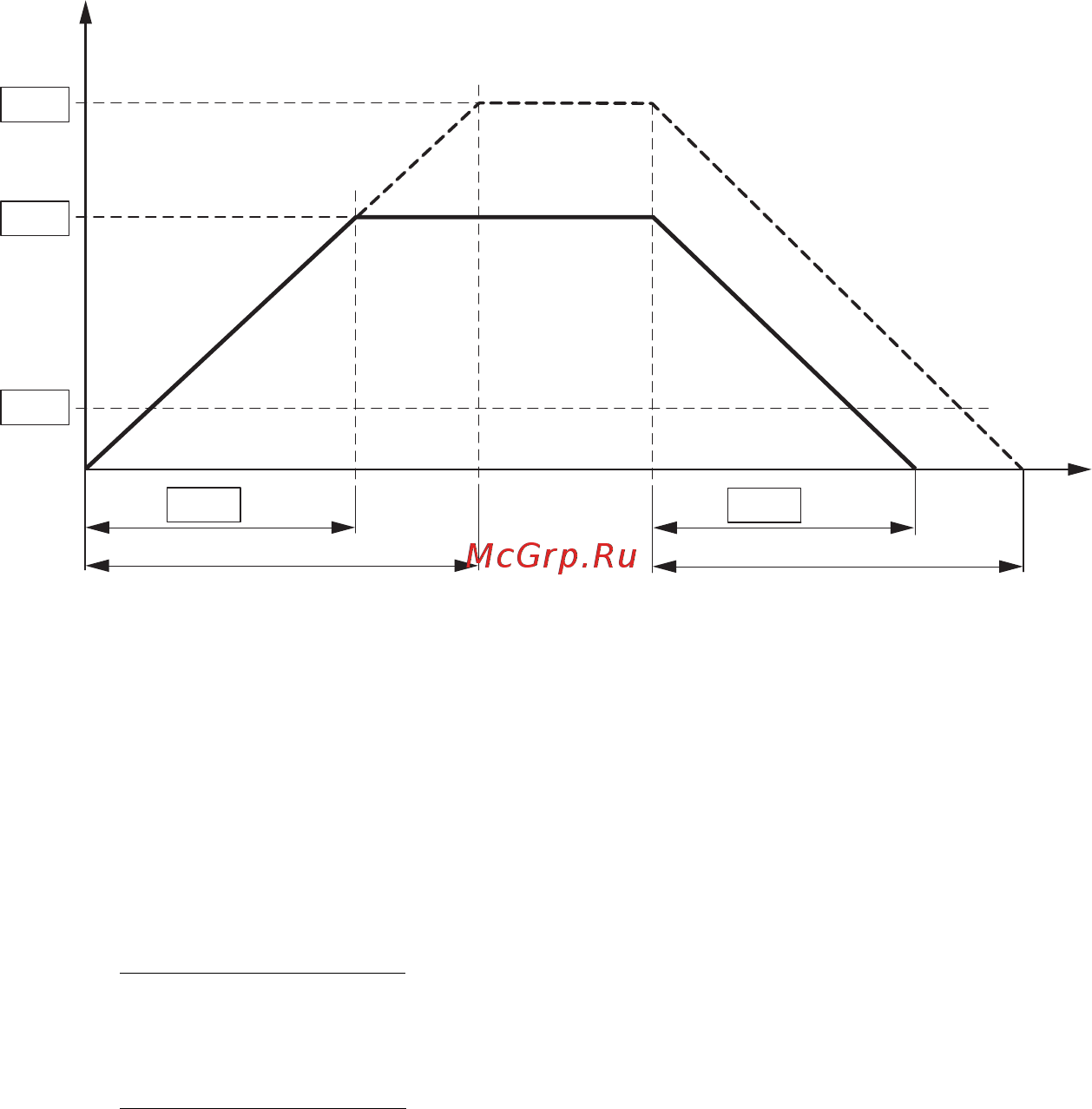

Рисунок 61: Продолжительность ускорения и торможения
Опорными величинами для продолжительности ускорения и торможения,
установленными в параметрах Р1-03 и Р1-04, являются значения скоро-
сти, указанные в Р1-02 и Р1-01 (0 Гц и f
maх
соответственно).
a При заданном значении минимальной частоты на выходе (Р1-02 > 0 Гц)
продолжительность ускорения (t
1
) и торможения (t
2
) уменьшается до t
1
/t
2
.
Значения t
1
и t
2
рассчитываются следующим образом:
t
1
=
(P1-01 – P1-02) x P1-03
P1-01
t
2
=
(P1-01 – P1-02) x P1-04
P1-01
→
Установленные значения продолжительности ускорения (Р1-03)
и торможения (Р1-04) применяются для всех изменений значения
опорной частоты.
При отключении разрешения запуска (FWD, REV) значение
частоты на выходе (f
Out
) немедленно устанавливается равным 0.
Начинается неуправляемое торможение двигателя.
Если торможение должно быть управляемым (со значением,
заданным в Р1-04), следует установить параметр Р1-05 равным 0.
Статическое трение и инерционность нагрузки могут стать
причиной увеличения продолжительности ускорения по
сравнению с установленной в Р1-03. Аналогично, инерционность
нагрузки может стать причиной увеличения продолжительности
торможения по сравнению с указанной в Р1-04.
[Hz]
t [s]
①
f
out
P1-09
P1-01
P1-02
P1-03
P1-04
t
1
t
2
