6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 163
6.2.11.2 Рекуперативное торможение
При вращении ротора асинхронного двигателя в рабочем направлении
вращающегося поля и со скоростью, большей чем скорость поля, происходит
генерирование электрической энергии обмотками статора. Двигатель
функционирует как генератор. Данная генерируемая энергия приводит
к повышению напряжения в звене постоянного тока привода.
Появление сверхсинхронных скоростей происходит, например, при снижении
частоты на выходе привода с малой продолжительностью торможения,
при большой инерционности подключенной нагрузки или при направлении
движения рабочей среды в насосах или вентиляторах, препятствующем
торможению.
Повышение напряжения в звене постоянного тока контролируется
преобразователем частоты DA1 и включает крутящий момент торможения,
составляющий около 30 % номинального крутящего момента двигателя. Более
высокие значения момента торможения могут быть достигнуты установкой
более мощного преобразователя. Тормозной ключ встроен в приводы DА1
с типоразмерами FS2 и выше. При эксплуатации в сочетании с внешним
резистором большой емкости тормозной прерыватель позволяет достичь
значений крутящего момента торможения вплоть до 100 % номинального
момента двигателя.
Внешнее тормозное сопротивление подсоединяется к клеммам DC+ и BR
и может быть размещено на радиаторе привода.

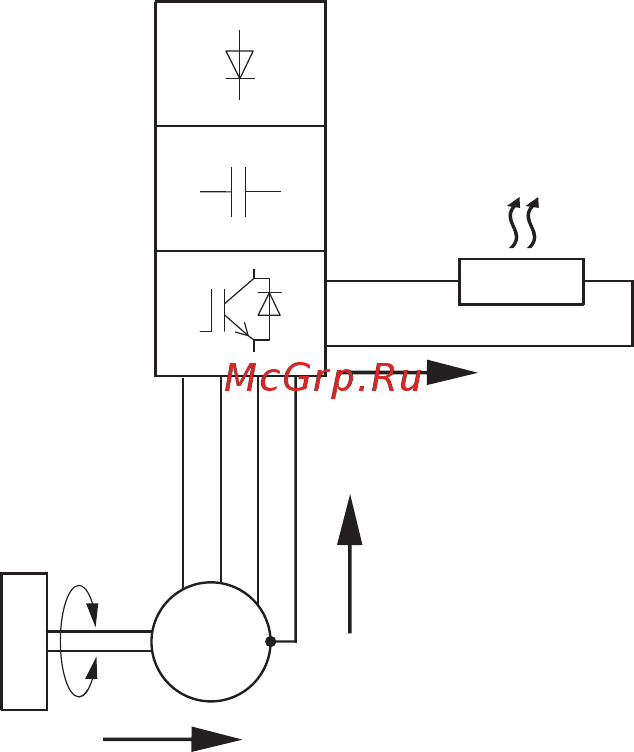

Рисунок 72: рекуперативное торможение с внешним тормозным резистором
a Вращающаяся нагрузка
b Преобразователь с тормозным прерывателем
c Тормозное сопротивление (R
B
)
Передача энергии (крутящий момент торможения)
M
R
B
3
˜
①
②
③
ϑ
DC+
BR
