3 Установка оборудования
3.2 Монтаж
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 47

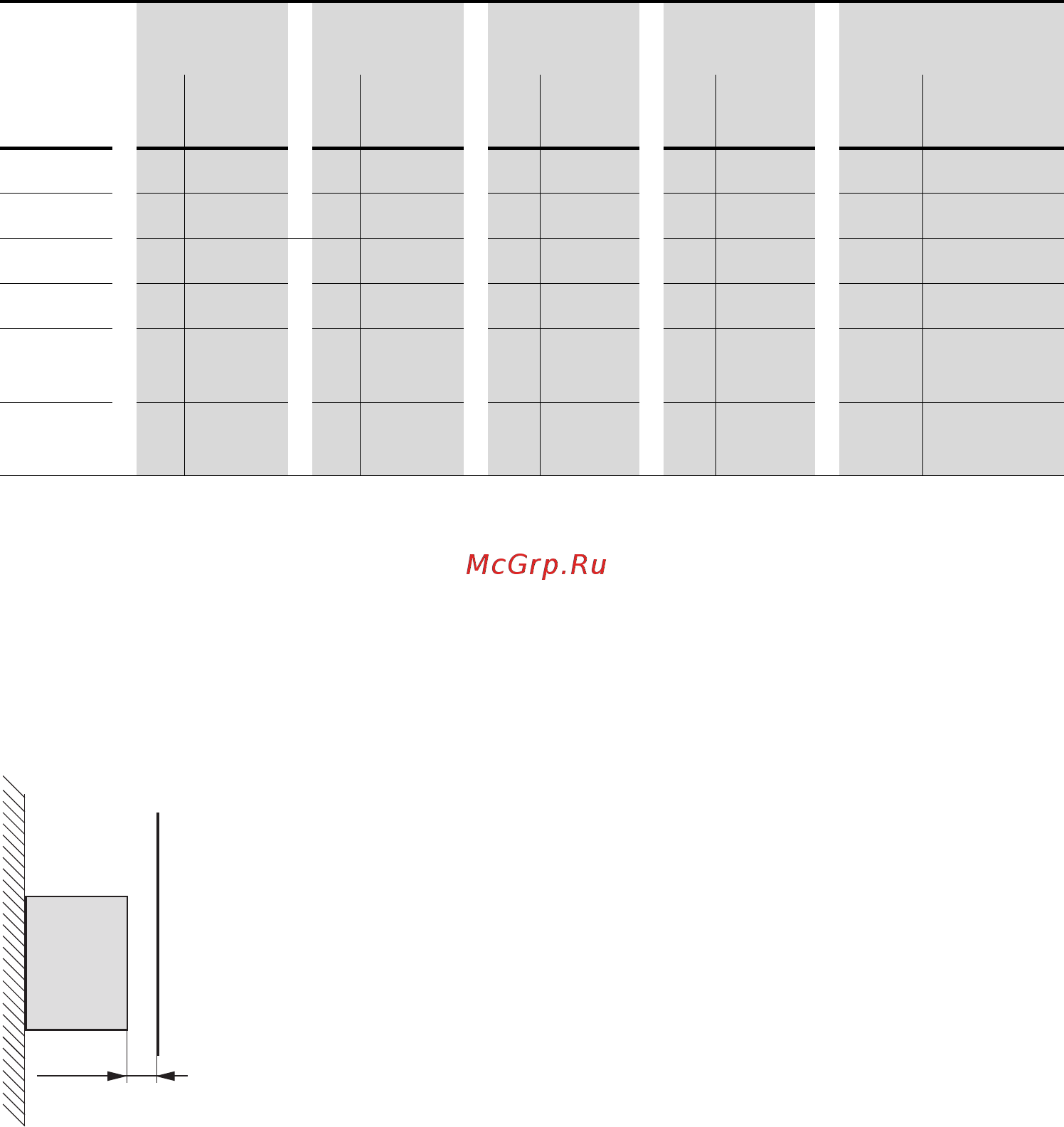

Таблица 4: Величины минимальных зазоров и расхода воздуха
Значения, указанные в табл. 4 являются рекомендованными при температуре
окружающего воздуха до +50 °С, высоте над уровнем моря до 1000 м
и частоте следования импульсов до 8 кГц.
Рисунок 22: величина минимального зазора перед лицевой стороной преобразователя
частоты
При размещении оборудованных встроенными вентиляторами
преобразователей частоты одного над другим, между устройствами
должны быть установлены воздушные заслонки для предотвращения
опасности перегрева.
Типо-
размер
a b c d Расход воздуха
мм дюймов мм дюймов мм дюймов мм дюймов м
3
/ч куб. футов/
мин
FS2
50 1,97 46 1,81 75 2,95 75 2,95 18,7 11
FS3
50 1,97 52 2,05 100 3,94 100 3,94 44,2 26
FS4 10 0,39 71 2,8 200 7,87 200 7,87 – –
FS5 10 0,39 70 2,76 200 7,87 200 7,87 – –
FS6 10 0,39 14
0
5,52 200 7,87 200 7,87 – –
FS7
10 0,39 14
0
5,52 200 7,87 200 7,87 – –
→
Потери на выделение тепла составляют около 3 % от рабочей
нагрузки.
→
Необходимо следить за тем, чтобы в результате монтажа
не возникли препятствия для снятия или установки крышек
управляющих клемм.
≧ 15 mm
(≧ 0.59”)
